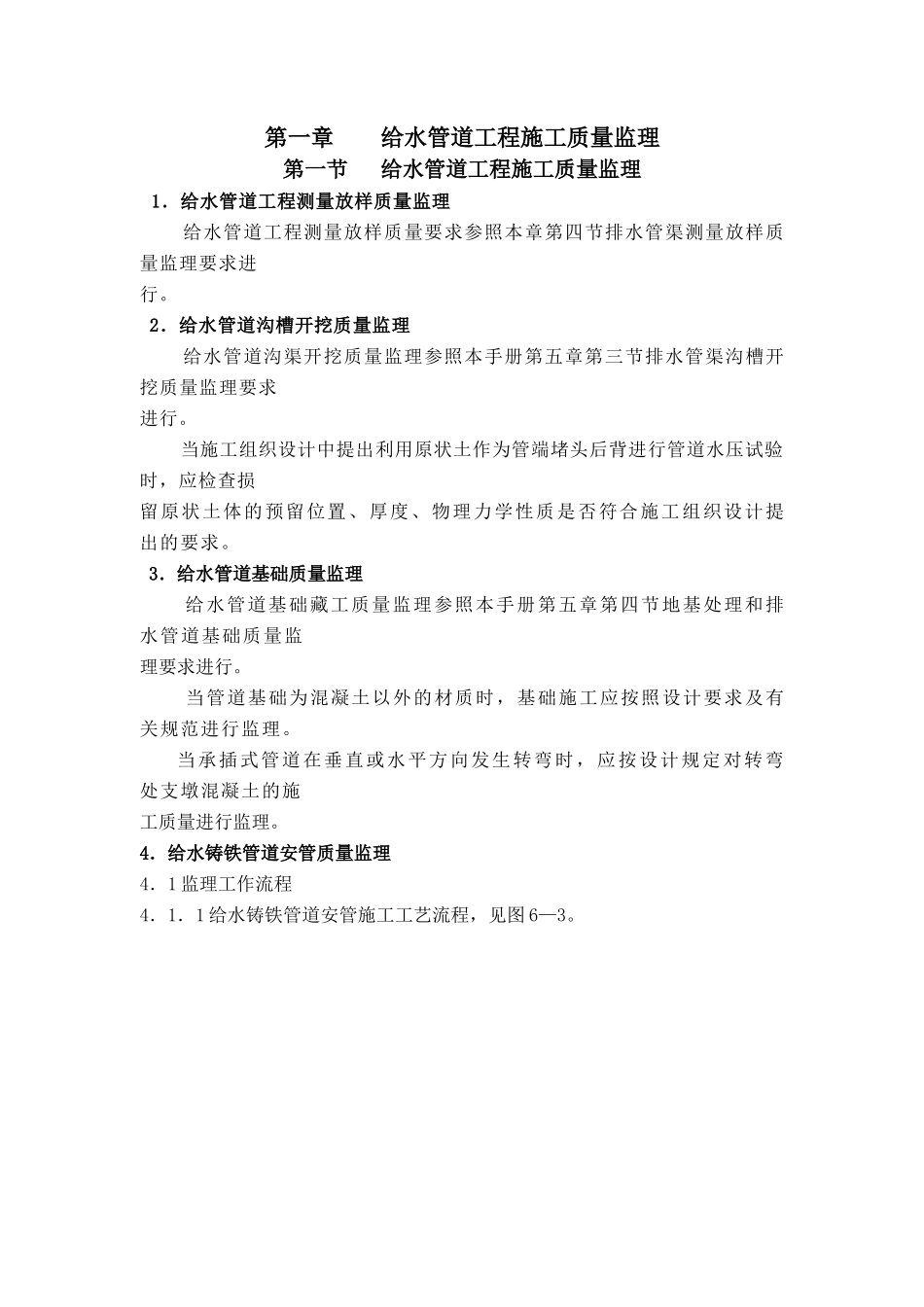

监 理 实 施 细 则第一章 给水管道工程施工质量监理第一节 给水管道工程施工质量监理 1．给水管道工程测量放样质量监理 给水管道工程测量放样质量要求参照本章第四节排水管渠测量放样质量监理要求进行。 2．给水管道沟槽开挖质量监理 给水管道沟渠开挖质量监理参照本手册第五章第三节排水管渠沟槽开挖质量监理要求进行。 当施工组织设计中提出利用原状土作为管端堵头后背进行管道水压试验时，应检查损留原状土体的预留位置、厚度、物理力学性质是否符合施工组织设计提出的要求。 3．给水管道基础质量监理 给水管道基础藏工质量监理参照本手册第五章第四节地基处理和排水管道基础质量监理要求进行。 当管道基础为混凝土以外的材质时，基础施工应按照设计要求及有关规范进行监理。当承插式管道在垂直或水平方向发生转弯时，应按设计规定对转弯处支墩混凝土的施工质量进行监理。4．给水铸铁管道安管质量监理4．1 监理工作流程4．1．1 给水铸铁管道安管施工工艺流程，见图 6—3。 图 6—3 给水铸铁管道安管施工工艺流程下管设备、方法填打水泥砂浆或膨胀水泥撤出麻绳清管口挖 耳 子 （ 工作坑）检验检查对口间隙清管膛及管口套胶圈找准管中线及高程管口背铁牙找准环形间隙承口下挖小坑，放平管身填打油麻下管插口对准承口撞口管口用麻绳塞严检验试 压 验收养护质量检查间隙规定123467859100013170011001400150012001600 1600填写开工申请承包人承包人填写每到工序质量检验报验单签认给水工程交工验收证书监理工程师返工监理工程师审批监理工程师审批监理检查结果报监理工程师同意不同意合格· 自检合格· 试验资料· 监理旁站4.1.2 监理工作流程，见图 6—4 图 6—4 给水铸铁管道安管质量监理工作流程4．2 监理工作要点4．2．1 审批承包人开工报告，检查人员、材料、机具进场情况，施工措施落实情况，现场施工条件是否具备等。4．2．2 检查管材质量证书，对每根管子的外观均应进行检查。4．2．3 复查沟槽开挖排水情况，基础施工质量，以预防浮管事故发生，保证安管顺利进行。4．2．4 复查铸铁管对口最大间隙，承插口的环形间隙，承插口接口允许转角是否符·施工方案，工艺流程·管材配件阀门检验资料·进场人员、设备合有关规定。4．2．5 检查铸铁管接口工作坑开挖尺寸是否符合表 6—1 的规定，以满足接口施工要求。4．3 质量标准、检测频率与方法4．3．1 铸铁管承口和插口的对日闯隙，最大不得超过表 ...
