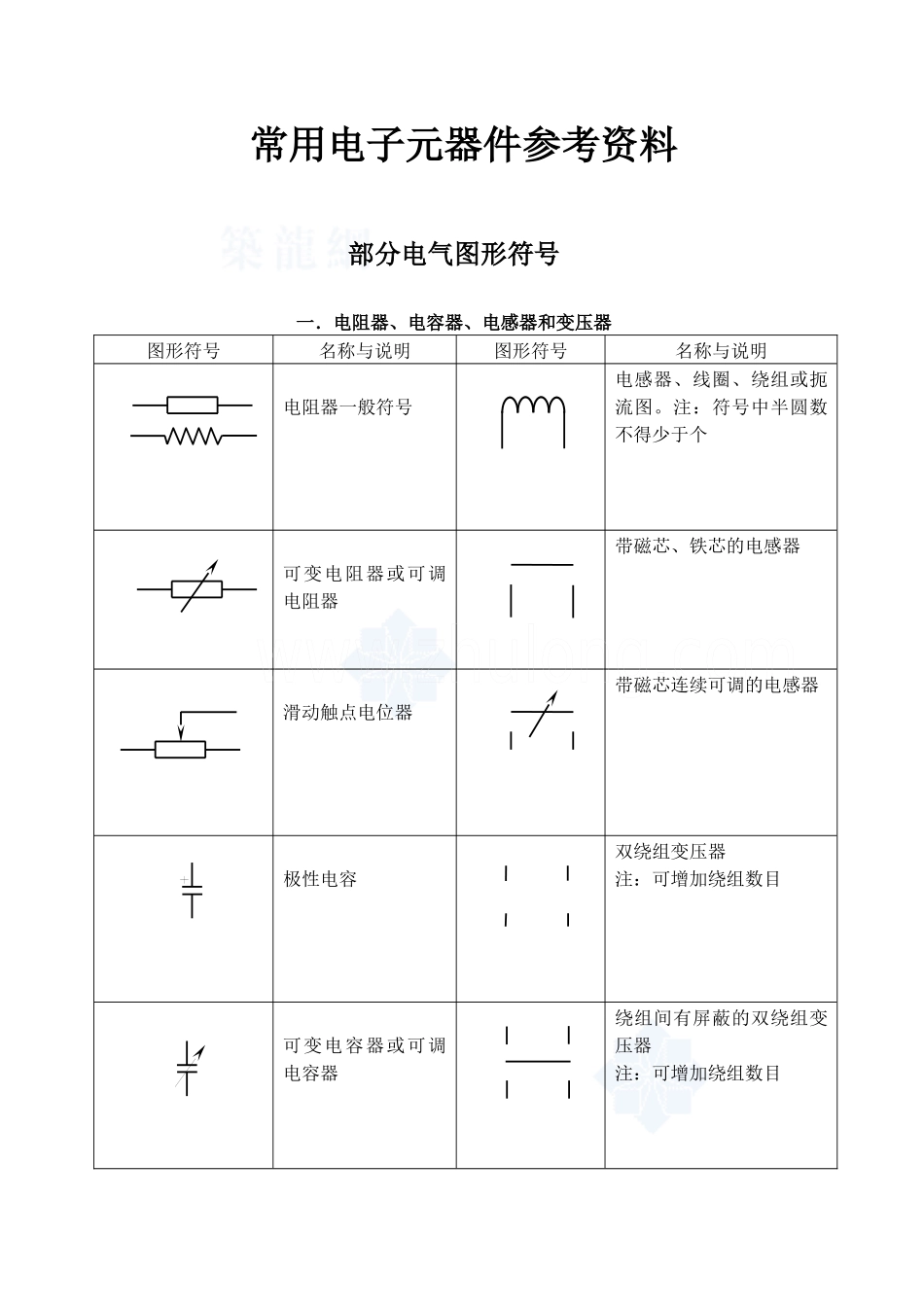

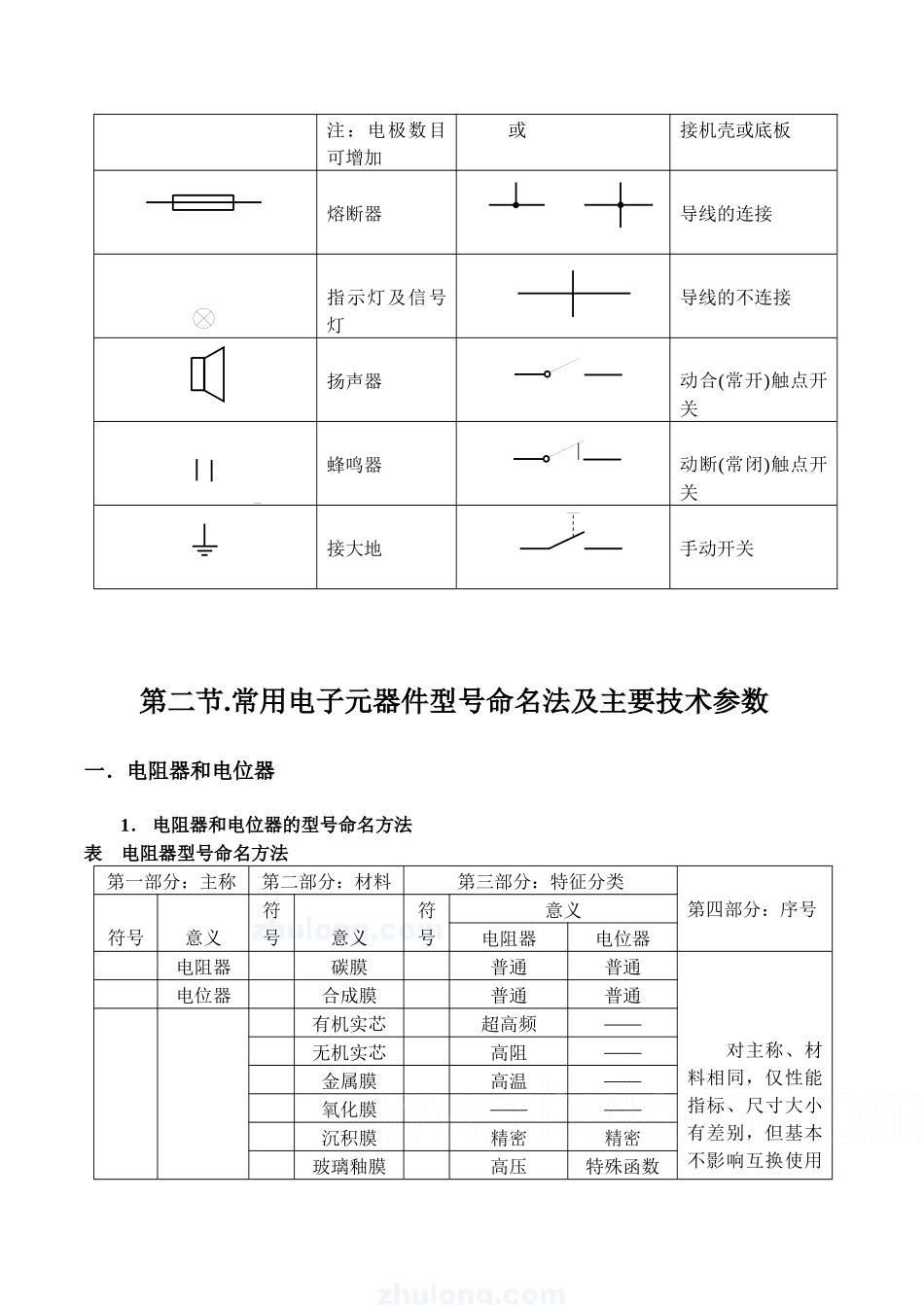

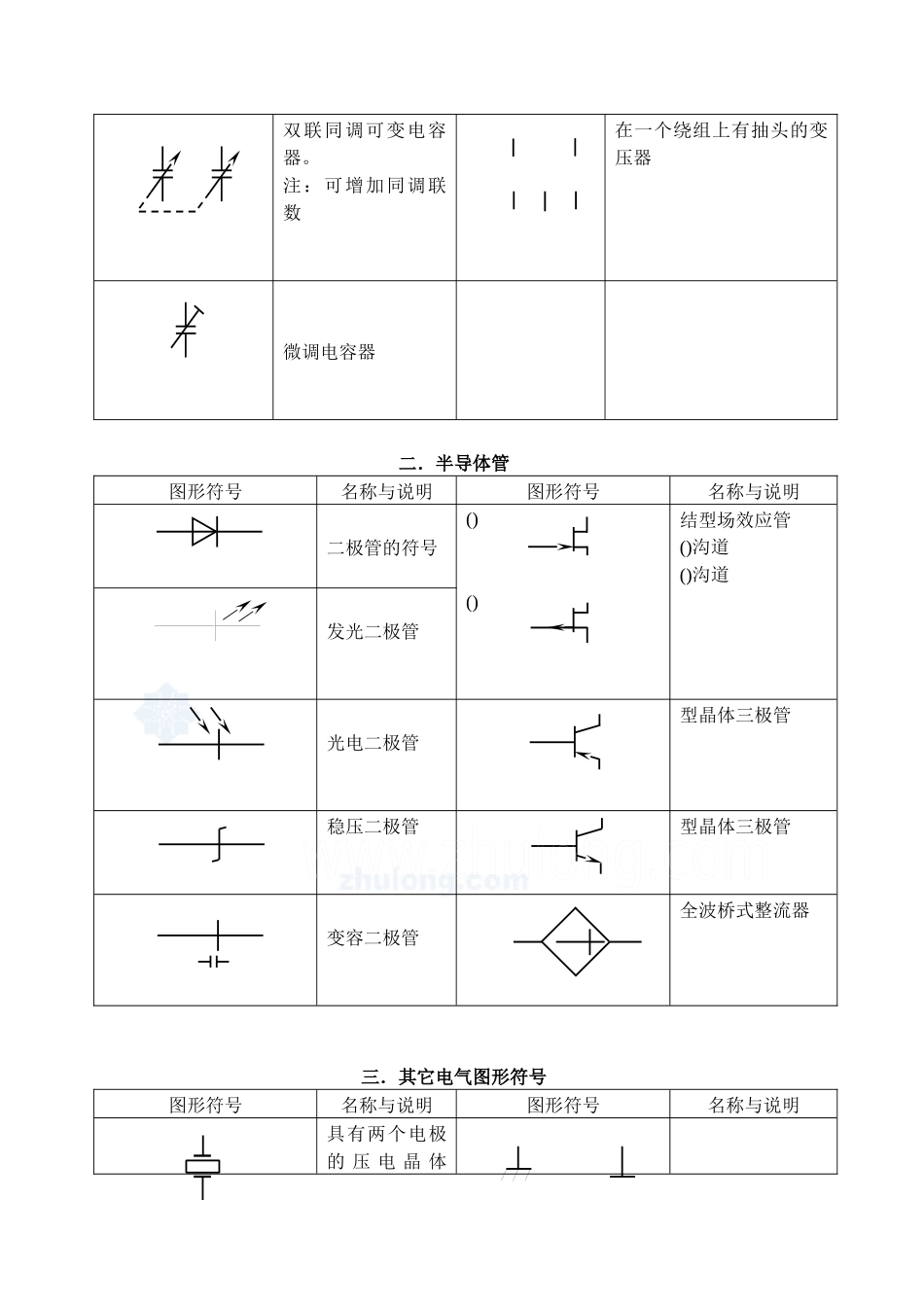

常用电子元器件参考资料部分电气图形符号一．电阻器、电容器、电感器和变压器图形符号名称与说明图形符号名称与说明电阻器一般符号电感器、线圈、绕组或扼流图。注：符号中半圆数不得少于个可变电阻器或可调电阻器带磁芯、铁芯的电感器滑动触点电位器带磁芯连续可调的电感器极性电容双绕组变压器注：可增加绕组数目可变电容器或可调电容器绕组间有屏蔽的双绕组变压器注：可增加绕组数目双联同调可变电容器。注：可增加同调联数在一个绕组上有抽头的变压器微调电容器二．半导体管图形符号名称与说明图形符号名称与说明二极管的符号()()结型场效应管()沟道()沟道发光二极管光电二极管型晶体三极管稳压二极管型晶体三极管变容二极管全波桥式整流器三．其它电气图形符号图形符号名称与说明图形符号名称与说明具有两个电极的 压 电 晶 体 注：电极数目可增加 或接机壳或底板熔断器导线的连接 指示灯及信号灯导线的不连接 扬声器动合(常开)触点开关 蜂鸣器动断(常闭)触点开关接大地手动开关第二节.常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1． 电阻器和电位器的型号命名方法表 电阻器型号命名方法第一部分：主称第二部分：材料第三部分：特征分类第四部分：序号符号意义符号意义符号意义电阻器电位器电阻器碳膜普通普通 对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用电位器合成膜普通普通有机实芯超高频――无机实芯高阻――金属膜高温――氧化膜――――沉积膜精密精密玻璃釉膜高压特殊函数的产品，给予同一序号；若性能指标、尺寸大小明 显 影 响 互 换时，则在序号后面用大写字母作为区别代号。硼碳膜特殊特殊硅碳膜高功率――线绕可调――压敏――微调光敏――多圈热敏温度补偿用――温度测量用――旁热式――稳压式――正温度系数――示例：(1) 精密金属膜电阻器 第四部分：序号 第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） () 多圈线绕电位器 第四部分：序号 第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器） ．电阻器的主要技术指标 () 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。不同类型的电阻具有不同系列的额定功率，如表所示。...
