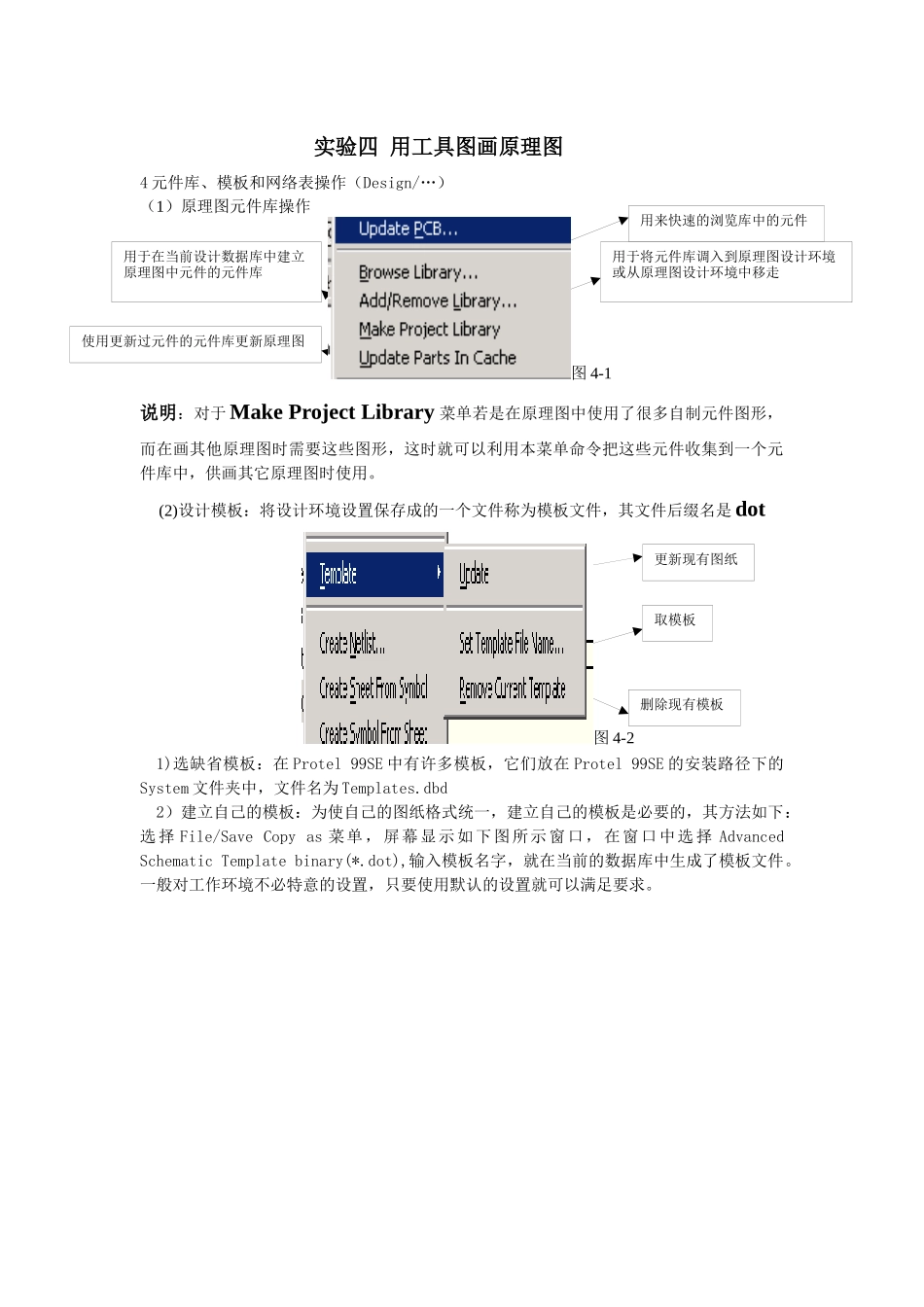

实验四 用工具图画原理图4 元件库、模板和网络表操作（Design/…）（1）原理图元件库操作 图 4-1说明：对于 Make Project Library 菜单若是在原理图中使用了很多自制元件图形，而在画其他原理图时需要这些图形，这时就可以利用本菜单命令把这些元件收集到一个元件库中，供画其它原理图时使用。(2)设计模板：将设计环境设置保存成的一个文件称为模板文件，其文件后缀名是 dot 图 4-21)选缺省模板：在 Protel 99SE 中有许多模板，它们放在 Protel 99SE 的安装路径下的System 文件夹中，文件名为 Templates.dbd2）建立自己的模板：为使自己的图纸格式统一，建立自己的模板是必要的，其方法如下：选择 File/Save Copy as 菜单，屏幕显示如下图所示窗口，在窗口中选择 Advanced Schematic Template binary(*.dot),输入模板名字，就在当前的数据库中生成了模板文件。一般对工作环境不必特意的设置，只要使用默认的设置就可以满足要求。用来快速的浏览库中的元件用于将元件库调入到原理图设计环境或从原理图设计环境中移走用于在当前设计数据库中建立原理图中元件的元件库使用更新过元件的元件库更新原理图更新现有图纸取模板删除现有模板建立模板文件时选择文件类型图 4-3（3）建立网络表（Design/Create Netlist）：是原理图的文本表达方式。图 4-4网络标号 I/O 端口是全局有效只有 I/O 端口是全局的图纸符号和它内部的端口是相连的 图 4-5输出网络格式，若继续使用 Protel 99SE设计电路板，就使用 protel 格式.下拉列表框说明如上图所示 下拉列表框说明如下图 4-6自动在网络名称中加入原理图编号细分到图纸符号中的电路将无名称的单个管脚网络也生成网络表图 4-6第四章 原理图的后处理1.电气规则检查和标注菜单 Tool/ERC 用于电气规则检查。1）.Setup 页面 图 4-7 书 P85只建立当前窗口中的原理图的网络表建立当前项目的网络表建立当前原理图和它的分图网络表一个网络上有多个网络标号只有一个网络标号无连接的电源和地线原理图的图号的重复重复元件序号总线名称格式错误输入管脚悬空不将警告信息记录在错误报告中建立报告文件在错误的地方加错误标记sheets to Netlist 下拉列表框 图 4-8net ldentifier scope 下拉列表框图 4-9设置检查范围只检查当前窗口中的原理图检查当前项目检查当前电路图和它的子图网络标号和端口全局有效只有端口是全局有效图纸符号和内部分电路相连2）.Rule Mat...
