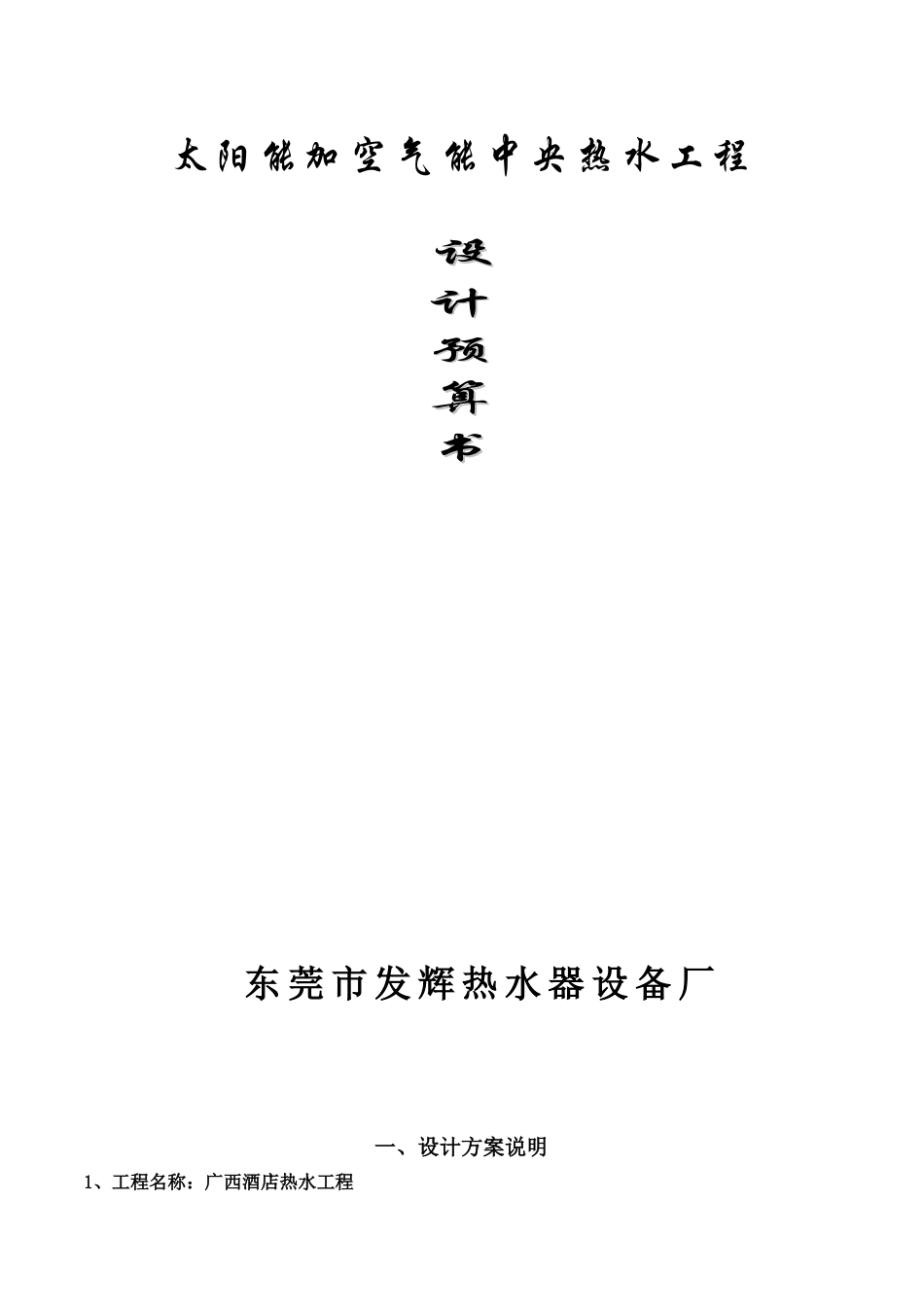

太 阳能加空气能中央热水工程设设计计预预算算书书东 莞 市 发 辉 热 水 器 设 备 厂 一、设计方案说明1、工程名称：广西酒店热水工程1）日用热水总量： 17 吨 （190 间客房，每间客房 85 升水设计） 2）用热水方式：花洒3）热水供给方式：不定时供应热水 4）冷水计算温度：15℃；5）热水计算温度：55℃；6）太阳能产水量：8 L/日/ 管1 管太阳能集热器参数 项 目参 数备 注每管有效采光吸热8-10L 占地面积≤0.2m2晴天产水温度40℃～95℃产热水量8～10Kg热效率≥52.5%结构￠58X1800 全玻璃真空集热管，连箱结构1600 支真空管9）FH-SKR100 型 10P 循环机组技术参数 17 吨热水空气能主机选择 2 台 10 匹主机，2 台 10 匹机制热量为 76KW。项目类别项目内容单位数值每台机组技术性能参数每台机主额定输入功率KW9.3额定制热量KW38额定小时制热水量L/h≥810（ΔT=10℃）热水出水温度℃50°（最高 60°）能效比COP≥4.2安装条件进出水接管管径mmDn25排风口数量及规格/φ570运行条件运行条件使用电压V380（三相五线）使用频率Hz 最大电流A 接地要求Ω≤10使用环境温度范围℃-7～43进水温度范围℃2～50使用环境相对湿度范围%≤90工作压力Mpa≤1.0除霜方式/自动热媒除霜运行噪音dBa≤60此表中的额定制热量和产热水量为环境温度 10℃、湿球温度 10℃、冷水温度 15℃、热水温度 55℃时的测试数据。2、设计方案2.1 设计方案：根据用户的要求，结合贵方用热水特点，从热泵、太阳能集热器合理布局及优化设计等技术经济角度考虑，结合太阳能、空气能热水系统特点及我方现场实际勘察情况，为了实现节能和有效降低日常运行费用，同时保证可靠供应热水并延长系统设备的使用寿命，我方高级技术设计人员特此为本项目提供了太阳能-热泵中央热水系统优化设计方案，具体说明如下：本优化设计对太阳能按春、夏、秋三季晴天情况下能基本满足正常热水供应来配置集热器数量（阴雨天或日照不足情况下通过热泵机组来进行辅助加热），为保证系统在冬季最不利情况下仍能满足正常热水供应，系统配备足够的高效空气源热泵机组进行辅助加热。太阳能系统按照温差循环相结合方式工作，由一级太阳能储热水箱以定量、定时方式为二级热泵辅助加热储热水箱补水。系统以太阳能为主热泵为辅，不仅太阳能、热泵皆可在有效时段高效率独立工作，又能相互弥补。本优化设计，充分利用太阳能集热器在日照有效时间来加热冷水，因为热泵机组不同于...
