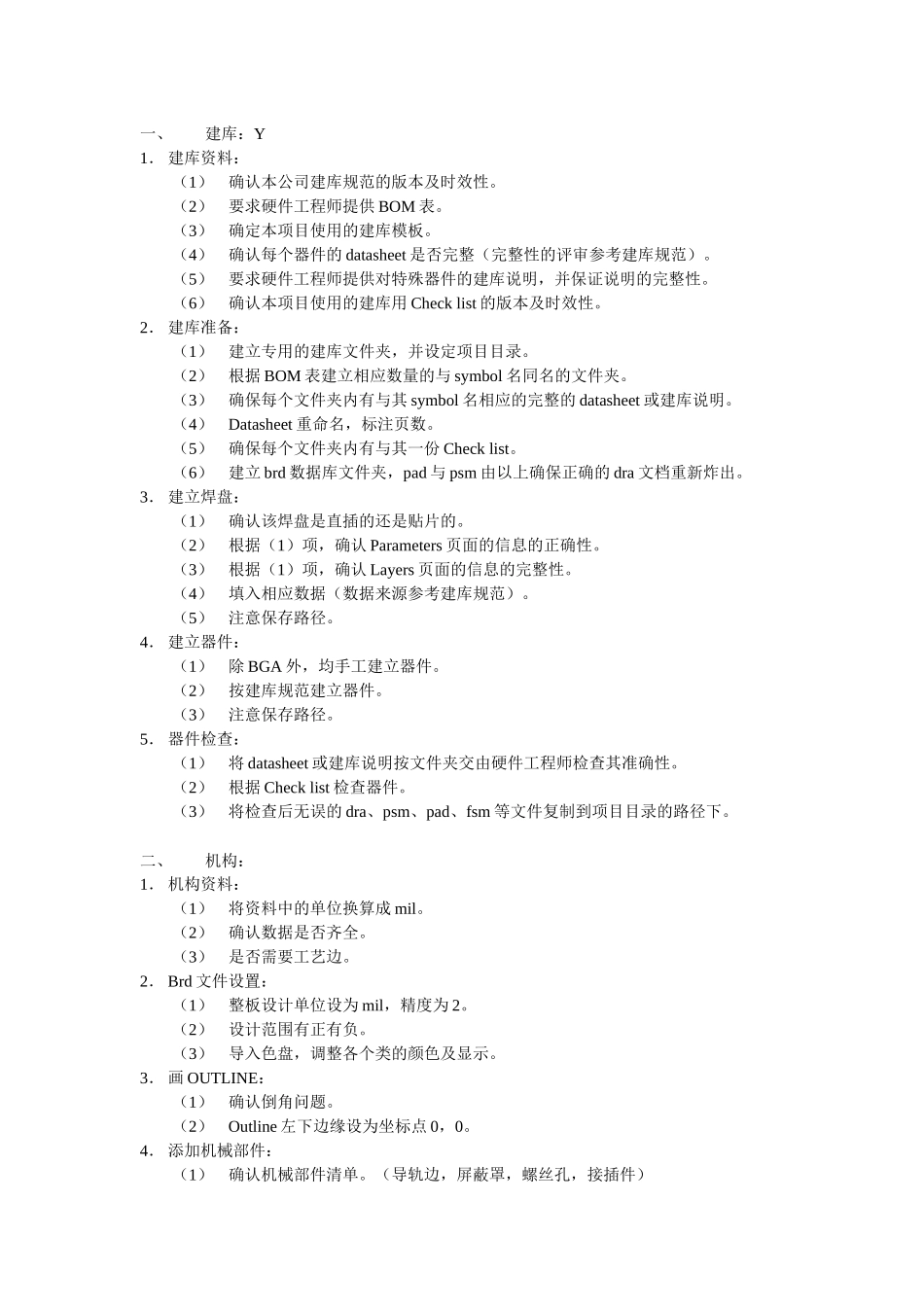

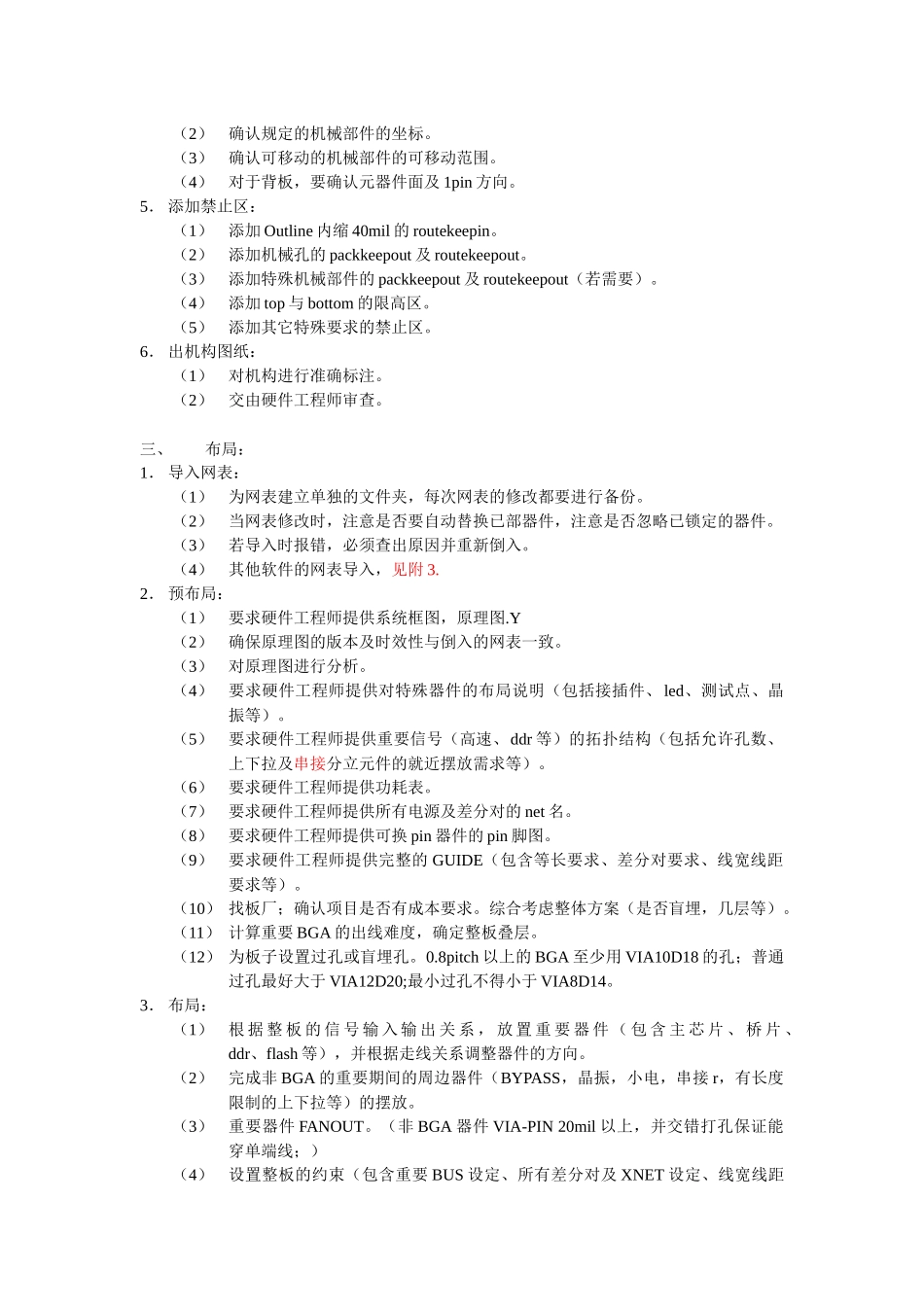

一、建库：Y1． 建库资料：（1）确认本公司建库规范的版本及时效性。（2）要求硬件工程师提供 BOM 表。（3）确定本项目使用的建库模板。（4）确认每个器件的 datasheet 是否完整（完整性的评审参考建库规范）。（5）要求硬件工程师提供对特殊器件的建库说明，并保证说明的完整性。（6）确认本项目使用的建库用 Check list 的版本及时效性。2． 建库准备：（1）建立专用的建库文件夹，并设定项目目录。（2）根据 BOM 表建立相应数量的与 symbol 名同名的文件夹。（3）确保每个文件夹内有与其 symbol 名相应的完整的 datasheet 或建库说明。（4）Datasheet 重命名，标注页数。（5）确保每个文件夹内有与其一份 Check list。（6）建立 brd 数据库文件夹，pad 与 psm 由以上确保正确的 dra 文档重新炸出。3． 建立焊盘：（1）确认该焊盘是直插的还是贴片的。（2）根据（1）项，确认 Parameters 页面的信息的正确性。（3）根据（1）项，确认 Layers 页面的信息的完整性。（4）填入相应数据（数据来源参考建库规范）。（5）注意保存路径。4． 建立器件：（1）除 BGA 外，均手工建立器件。（2）按建库规范建立器件。（3）注意保存路径。5． 器件检查：（1）将 datasheet 或建库说明按文件夹交由硬件工程师检查其准确性。（2）根据 Check list 检查器件。（3）将检查后无误的 dra、psm、pad、fsm 等文件复制到项目目录的路径下。二、机构：1． 机构资料：（1）将资料中的单位换算成 mil。（2）确认数据是否齐全。（3）是否需要工艺边。2． Brd 文件设置：（1）整板设计单位设为 mil，精度为 2。（2）设计范围有正有负。（3）导入色盘，调整各个类的颜色及显示。3． 画 OUTLINE：（1）确认倒角问题。（2）Outline 左下边缘设为坐标点 0，0。4． 添加机械部件：（1）确认机械部件清单。（导轨边，屏蔽罩，螺丝孔，接插件）（2）确认规定的机械部件的坐标。（3）确认可移动的机械部件的可移动范围。（4）对于背板，要确认元器件面及 1pin 方向。5． 添加禁止区：（1）添加 Outline 内缩 40mil 的 routekeepin。（2）添加机械孔的 packkeepout 及 routekeepout。（3）添加特殊机械部件的 packkeepout 及 routekeepout（若需要）。（4）添加 top 与 bottom 的限高区。（5）添加其它特殊要求的禁止区。6． 出机构图纸：（1）对机构进行准确标注。（2）交由硬件工程师审查。三、布局：1...
