湖北某电厂电气施工组织设计(DOC80页)VIP免费

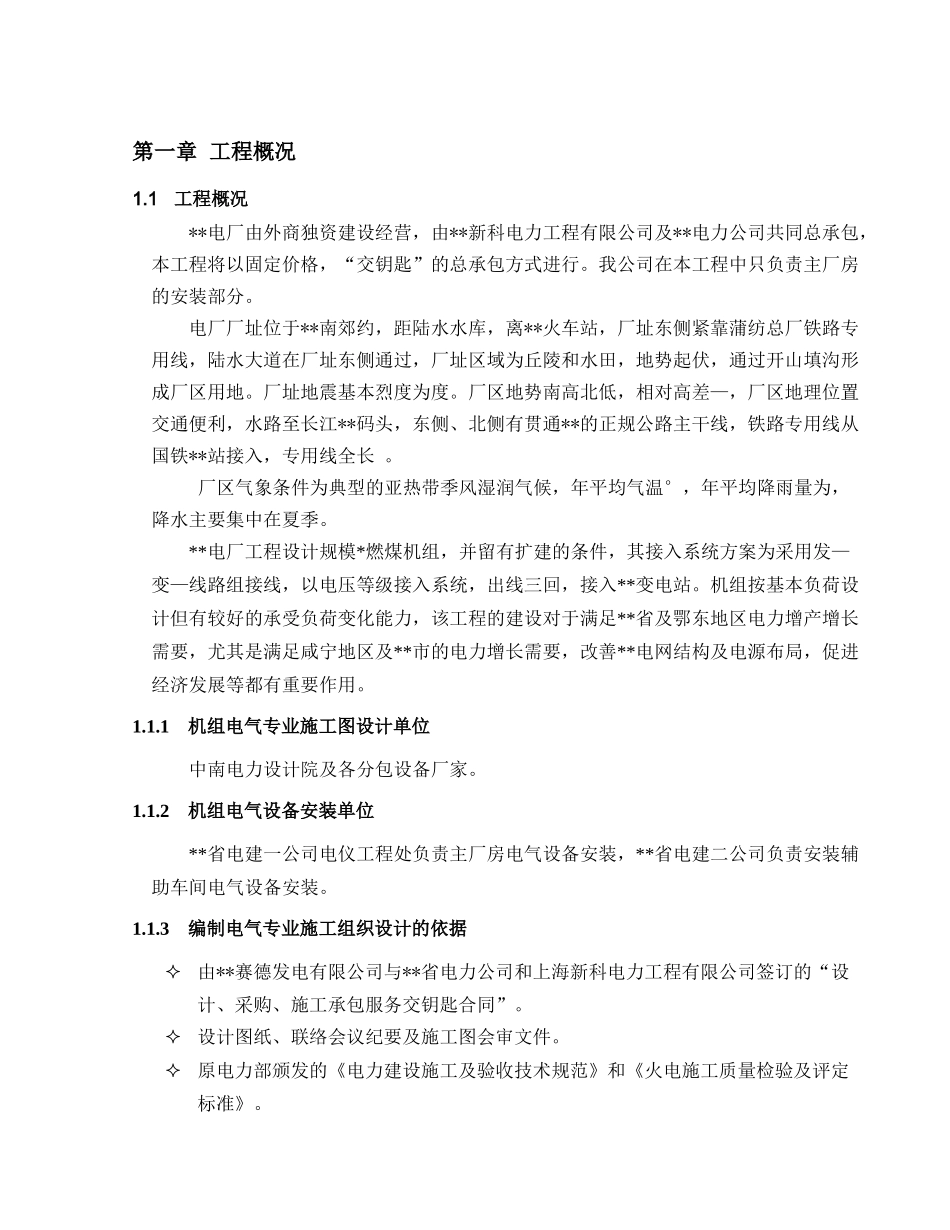

第一章 工程概况1.1工程概况**电厂由外商独资建设经营，由**新科电力工程有限公司及**电力公司共同总承包，本工程将以固定价格，“交钥匙”的总承包方式进行。我公司在本工程中只负责主厂房的安装部分。电厂厂址位于**南郊约，距陆水水库，离**火车站，厂址东侧紧靠蒲纺总厂铁路专用线，陆水大道在厂址东侧通过，厂址区域为丘陵和水田，地势起伏，通过开山填沟形成厂区用地。厂址地震基本烈度为度。厂区地势南高北低，相对高差—，厂区地理位置交通便利，水路至长江**码头，东侧、北侧有贯通**的正规公路主干线，铁路专用线从国铁**站接入，专用线全长 。 厂区气象条件为典型的亚热带季风湿润气候，年平均气温°，年平均降雨量为，降水主要集中在夏季。**电厂工程设计规模*燃煤机组，并留有扩建的条件，其接入系统方案为采用发—变—线路组接线，以电压等级接入系统，出线三回，接入**变电站。机组按基本负荷设计但有较好的承受负荷变化能力，该工程的建设对于满足**省及鄂东地区电力增产增长需要，尤其是满足咸宁地区及**市的电力增长需要，改善**电网结构及电源布局，促进经济发展等都有重要作用。1.1.1机组电气专业施工图设计单位中南电力设计院及各分包设备厂家。1.1.2机组电气设备安装单位**省电建一公司电仪工程处负责主厂房电气设备安装，**省电建二公司负责安装辅助车间电气设备安装。1.1.3编制电气专业施工组织设计的依据由**赛德发电有限公司与**省电力公司和上海新科电力工程有限公司签订的“设计、采购、施工承包服务交钥匙合同”。设计图纸、联络会议纪要及施工图会审文件。原电力部颁发的《电力建设施工及验收技术规范》和《火电施工质量检验及评定标准》。原电力部电力建设总局火电字〔〕第号文件《火力发电工程施工组织设计导则》。**电厂联合体建设项目部编制的《**电厂施工组织总设计》。**省电建一公司编制的《**电厂施工组织总设计》。设备制造厂出厂技术文件。1.2电气专业设计、设备的特点本工程由中南电力设计院进行设计，规模为*燃煤机组，并留有扩建的条件，其接入系统方案为采用发—变—线路组接线，以电压等级接入系统，出线二回，接入**变电站。电气专业的主要设备中大部分采用国产成熟型设备断路器、蓄电池以及柴油发电机组等采用国外产品，具有可靠的质量和较先进的技术，能够保证高可靠性，低能耗，高效率及完全符合环境保护条例。1.2.1电气主接线本工程安装台燃煤机组，发电机选用**发电机有限公...
