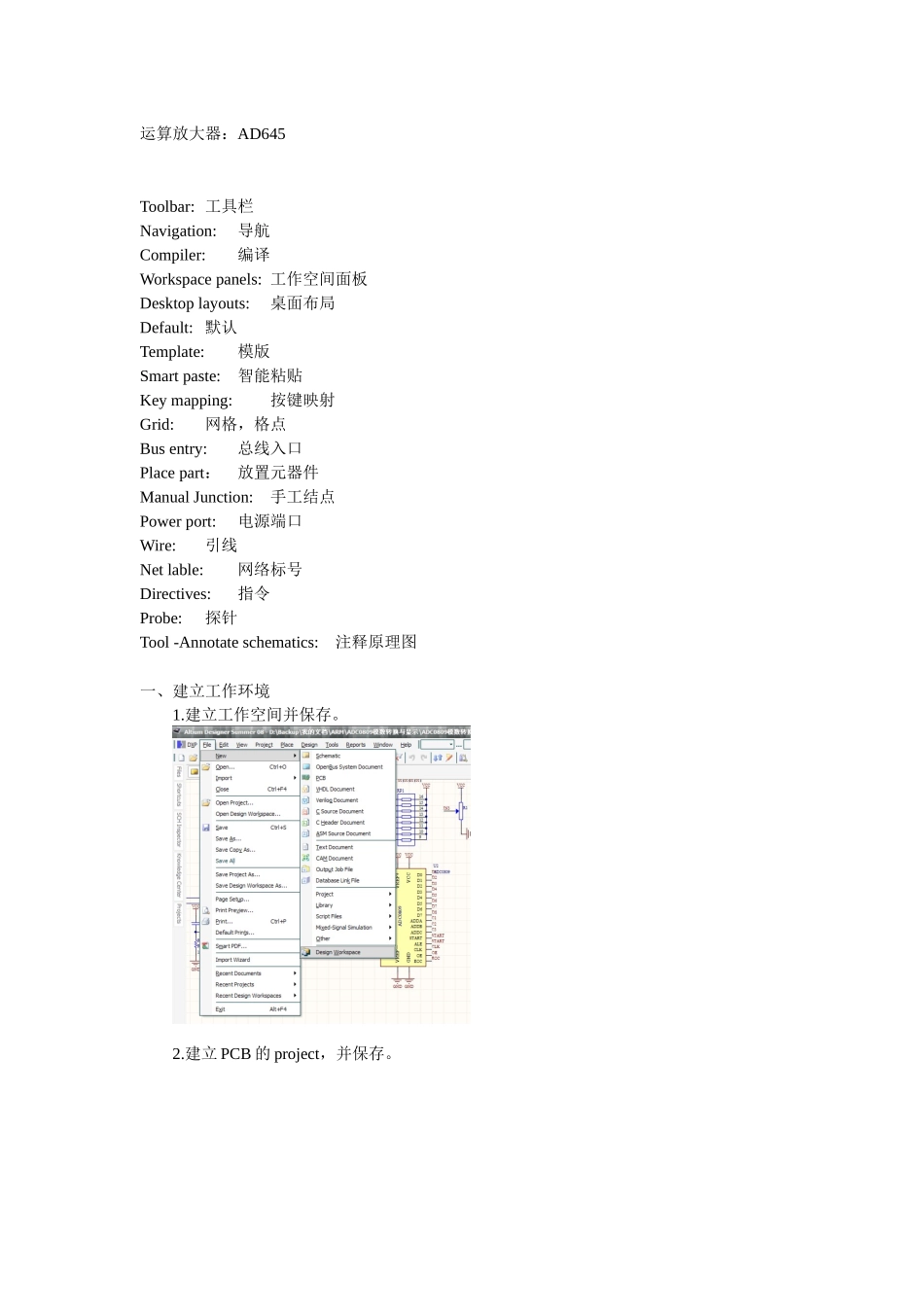

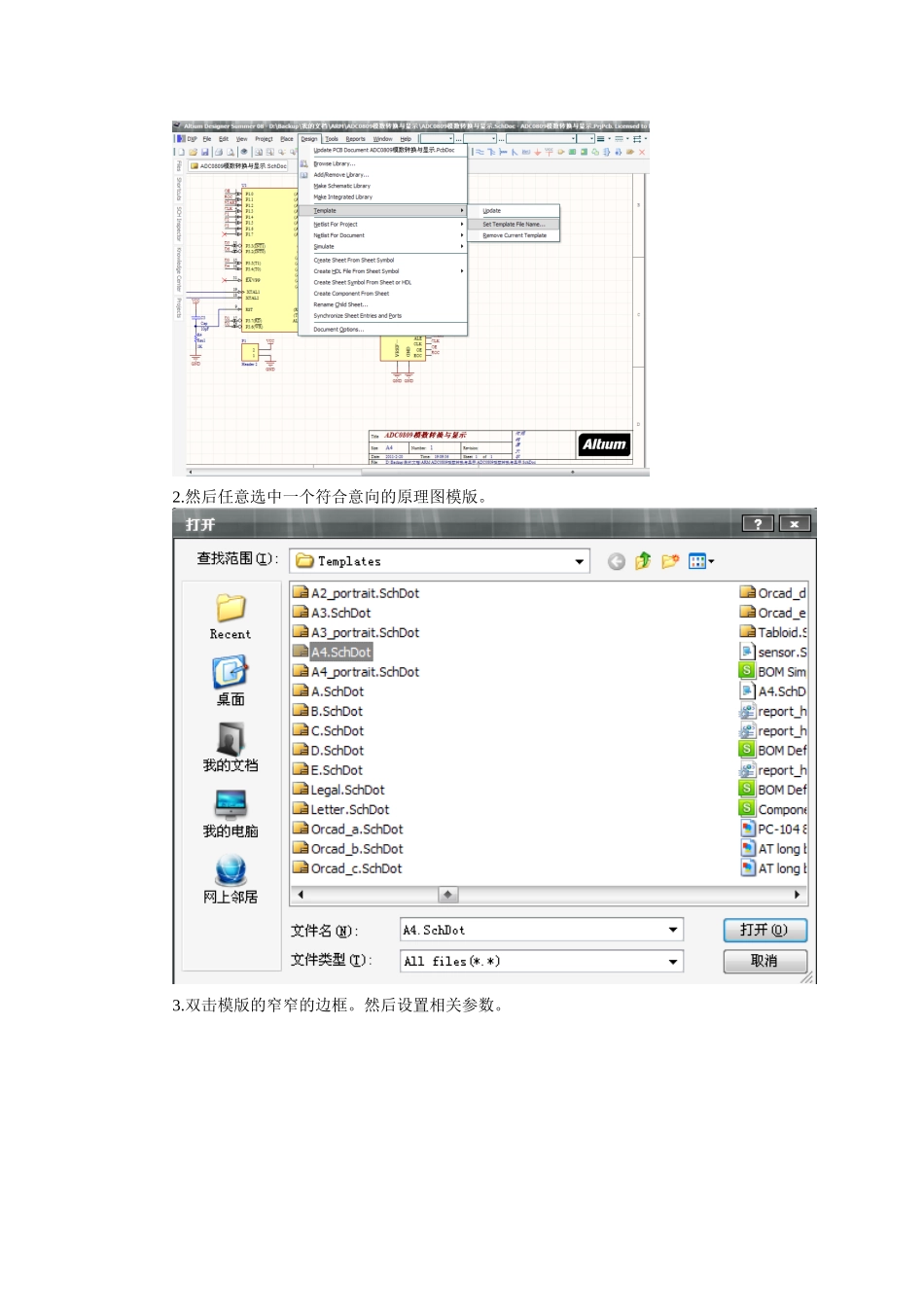

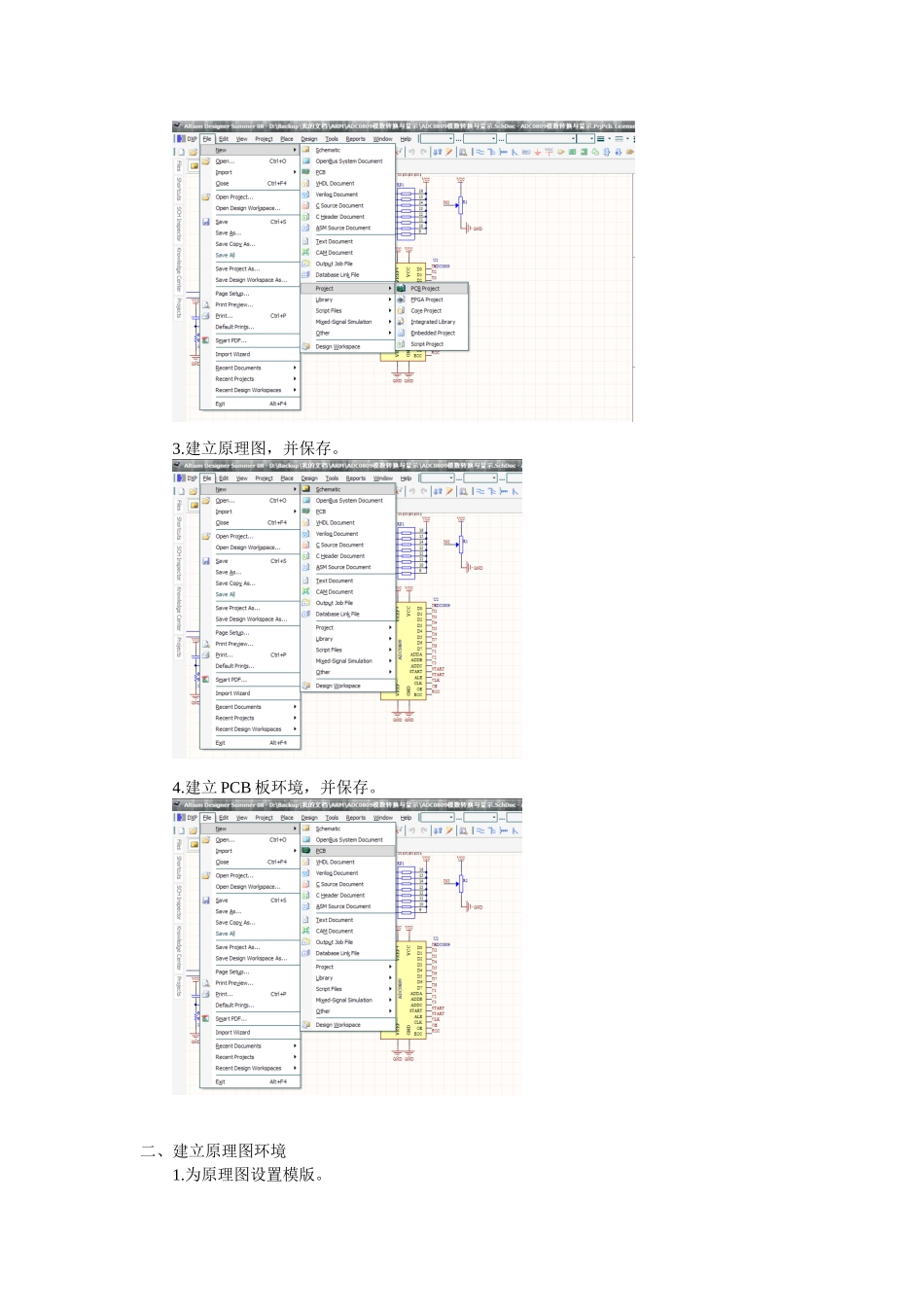

运算放大器：AD645Toolbar: 工具栏Navigation:导航Compiler:编译Workspace panels: 工作空间面板Desktop layouts:桌面布局Default: 默认Template:模版Smart paste:智能粘贴Key mapping:按键映射Grid:网格，格点Bus entry:总线入口Place part：放置元器件Manual Junction:手工结点Power port:电源端口Wire:引线Net lable:网络标号Directives:指令Probe:探针Tool -Annotate schematics:注释原理图 一、建立工作环境1.建立工作空间并保存。2.建立 PCB 的 project，并保存。3.建立原理图，并保存。4.建立 PCB 板环境，并保存。二、建立原理图环境1.为原理图设置模版。2.然后任意选中一个符合意向的原理图模版。3.双击模版的窄窄的边框。然后设置相关参数。Orientation:方向。Landscape:横向。Portrait: 纵向。Title Block:标题框。（原理图右下角的东西）Show Reference Zones: 选择参考区域。Ctrl + t 拖拉（此时线不会与原件分开）M + drag(也可拖拉)点中元件然后接着按住 shift 拖动即可完成复制。Ctrl + R 复制Execute changes： 执行更改DRC （electronic rules check）:电气规则检查Ctrl + F :寻找元件标识符Ctrl + H:替换元件标识符三、在设计原理图时需要统一修改某个元件的封装（以电容为例）1.点击选中电容,右键选择。（两种方法选择）或者：2.修改参数。//若要取消所有选中的物体，则单击右下角的 clear，或者按组合键 shift + C。3.在“SCH Inspector”中修改。四、封装管理器操作。1:任意修改任意元件的封装。2:将某个封装设置为当前封装，点击需要的封装，右键选择。3.保存“Accept change(create ECO)”验证：“Validata change”执行：“Execute change”报告更改情况：“Report changes”五、把一个原理图的所有元件作为自己的库。六、参数设置将零散的元件整体移动。1.先圈上一堆自己想要移动的元器件。然后右键选择。2.若取消整体拖动的情况，则右键选择。3.然后选择 ALL off。七、保存自己备用的小模块电路组合。1.选中需要的元件区域。比如：2.右键选择。3.命名或创建文件夹，请自定义。4.最后点击 OK，即可完成小模块电路组合的保存，方便下次用的时候拿出来。八、生成元件清单。12.选择导出文档的模块类型，以便导出的文件看起来非常好看舒服。3.选择“Export”导出文件。九、测量距离。十、执行由上到下的设计文件。1.编辑名称自定义。2.当编辑好后，可以出现类似...
