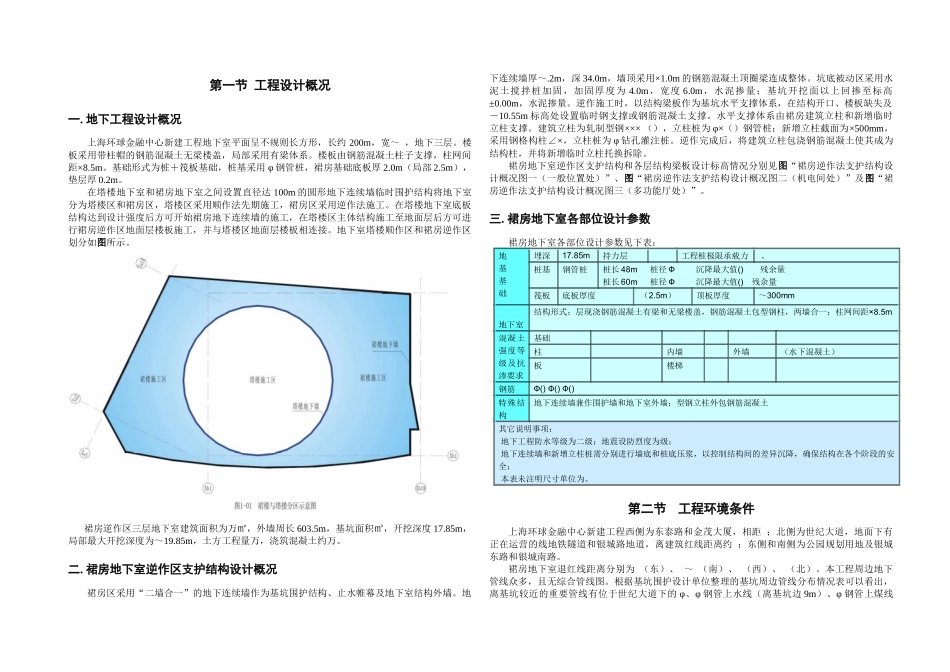

第一章 工程概况及特点第一节 工程设计概况一. 地下工程设计概况上海环球金融中心新建工程地下室平面呈不规则长方形，长约 200m，宽～ ，地下三层。楼板采用带柱帽的钢筋混凝土无梁楼盖，局部采用有梁体系。楼板由钢筋混凝土柱子支撑，柱网间距×8.5m。基础形式为桩＋筏板基础，桩基采用 φ 钢管桩，裙房基础底板厚 2.0m（局部 2.5m），垫层厚 0.2m。在塔楼地下室和裙房地下室之间设置直径达 100m 的圆形地下连续墙临时围护结构将地下室分为塔楼区和裙房区，塔楼区采用顺作法先期施工，裙房区采用逆作法施工。在塔楼地下室底板结构达到设计强度后方可开始裙房地下连续墙的施工，在塔楼区主体结构施工至地面层后方可进行裙房逆作区地面层楼板施工，并与塔楼区地面层楼板相连接。地下室塔楼顺作区和裙房逆作区划分如图所示。裙房逆作区三层地下室建筑面积为万㎡，外墙周长 603.5m，基坑面积㎡，开挖深度 17.85m，局部最大开挖深度为～19.85m，土方工程量万，浇筑混凝土约万。二. 裙房地下室逆作区支护结构设计概况裙房区采用“二墙合一”的地下连续墙作为基坑围护结构、止水帷幕及地下室结构外墙。地下连续墙厚～.2m，深 34.0m，墙顶采用×1.0m 的钢筋混凝土顶圈梁连成整体。坑底被动区采用水泥土搅拌桩加固，加固厚度为 4.0m，宽度 6.0m，水泥掺量；基坑开挖面以上回掺至标高±0.00m，水泥掺量。逆作施工时，以结构梁板作为基坑水平支撑体系，在结构开口、楼板缺失及－10.55m 标高处设置临时钢支撑或钢筋混凝土支撑。水平支撑体系由裙房建筑立柱和新增临时立柱支撑。建筑立柱为轧制型钢××× （），立柱桩为 φ×（）钢管桩；新增立柱截面为×500mm，采用钢格构柱∠×，立柱桩为 φ 钻孔灌注桩。逆作完成后，将建筑立柱包浇钢筋混凝土使其成为结构柱，并将新增临时立柱托换拆除。裙房地下室逆作区支护结构和各层结构梁板设计标高情况分别见图“裙房逆作法支护结构设计概况图一（一般位置处）”、图“裙房逆作法支护结构设计概况图二（机电间处）”及图“裙房逆作法支护结构设计概况图三（多功能厅处）”。三. 裙房地下室各部位设计参数裙房地下室各部位设计参数见下表：地基基础埋深17.85m持力层工程桩极限承载力 、桩基钢管桩桩长 48m 桩径 Ф 沉降最大值() 残余量桩长 60m 桩径 Ф 沉降最大值() 残余量筏板底板厚度 （2.5m）顶板厚度～300mm地下室结构形式：层现浇钢筋混凝土有梁和无梁楼盖，钢筋混凝土包...
