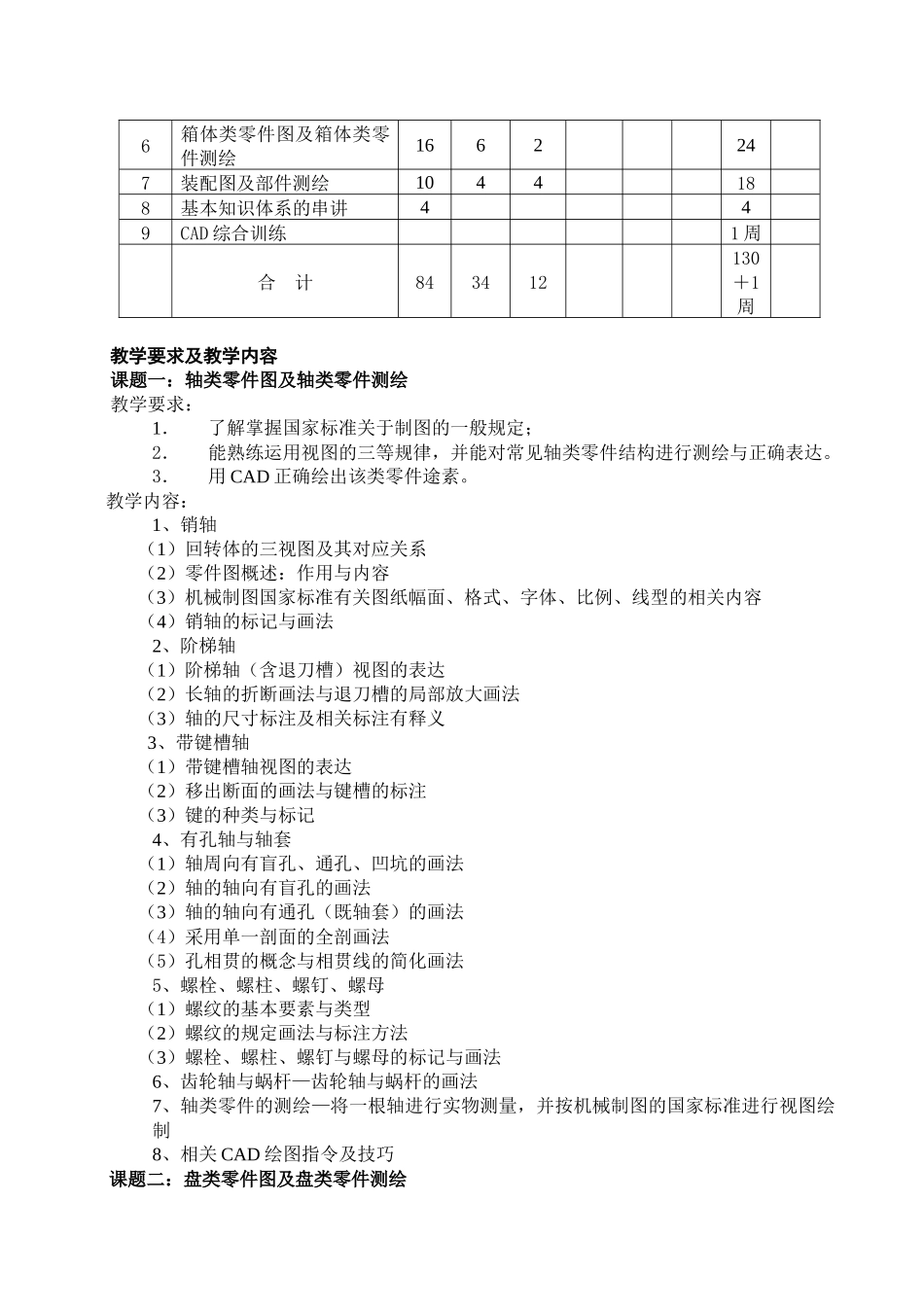

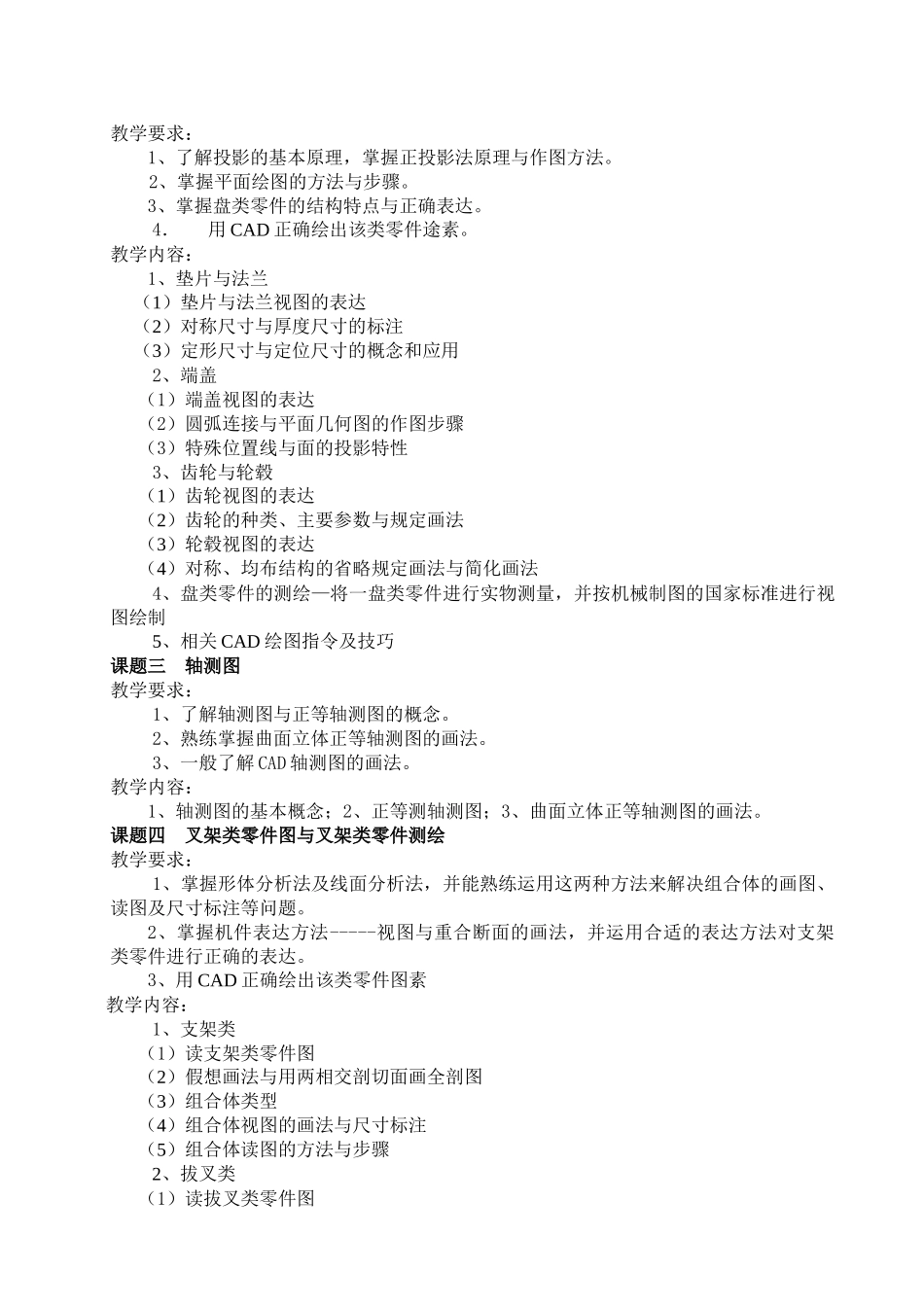

《机械制图与 AutoCAD》教学大纲2007．10．10课程名称：机械制图课 时：130 学时＋1 周 CAD 实训参 考 书： 课程概述：《机械制图》是研究机械图样，学习识读和绘制机械图样的原理与方法的一门技术基础课，是机械各专业的一门专业基础课，课程主要学习制图基本知识与技能、正投影法基本原理、机械图样的表达方法、零件图和装配图的绘制与识读、零部件测绘等部分。为机械设计基础与课程设计、机械制造工艺学与机械加工工艺课程设计等等后继课程的学习打上必要的基础。 教学目的：通过学习培养学生具有一定的图示能力、读图能力和空间想象能力，耐心细致的工作作风和严肃认真的工作态度，明确国家标准《技术制图》和《机械制图》的规定，所绘制的图样应做到投影正确、线型标准、尺寸完整、字体工整、技术要求基本正确，学会正确查用有关标准公差表，对图样上的常见公差配合应能正确解释和标注等等。教学方法：1、在教授本课程时，要注意知识点的分散与及时性的归纳总结，让学生弄懂投影的基本原理和图形表达方法，重点放在分析零件图的正确表达上，只有真正掌握了零件图的表达方法，才能正确画出各种零件图以及读懂零件图与装配图。具体绘图表达以计算机 CAD 方式为主。2、在教学过程中多使用教具（可借助 Solidworks，pro/e 等软件自建虚拟模型库）使学生能直接观察表达的图形实体，。3、充分利用先进的多媒体教学手段，让抽象的理论变成直观图像信息，学生更容易接受和理解。4、理论讲授完后必须交给学生相应的实物进行实体测绘，以提高其绘图能力。学时分配：序号课题各教学环节课时分配备注讲授上机测绘习题课检查考核其它小计1常用 AutoCAD 绘图编辑指令108182轴类零件图及轴类零件测绘2062283盘类零件图及盘类零件测绘1042163轴测图445叉架类零件图及叉架类零件测绘1662246箱体类零件图及箱体类零件测绘1662247装配图及部件测绘1044188基本知识体系的串讲449CAD 综合训练1 周合 计843412130＋1周 教学要求及教学内容课题一：轴类零件图及轴类零件测绘 教学要求：1．了解掌握国家标准关于制图的一般规定；2．能熟练运用视图的三等规律，并能对常见轴类零件结构进行测绘与正确表达。3．用 CAD 正确绘出该类零件途素。教学内容：1、销轴（1）回转体的三视图及其对应关系（2）零件图概述：作用与内容（3）机械制图国家标准有关图纸幅面、格式、字体、比例、线型的相关内容（4）销轴的标记与画法2、阶梯轴（1）阶梯轴（含退...
