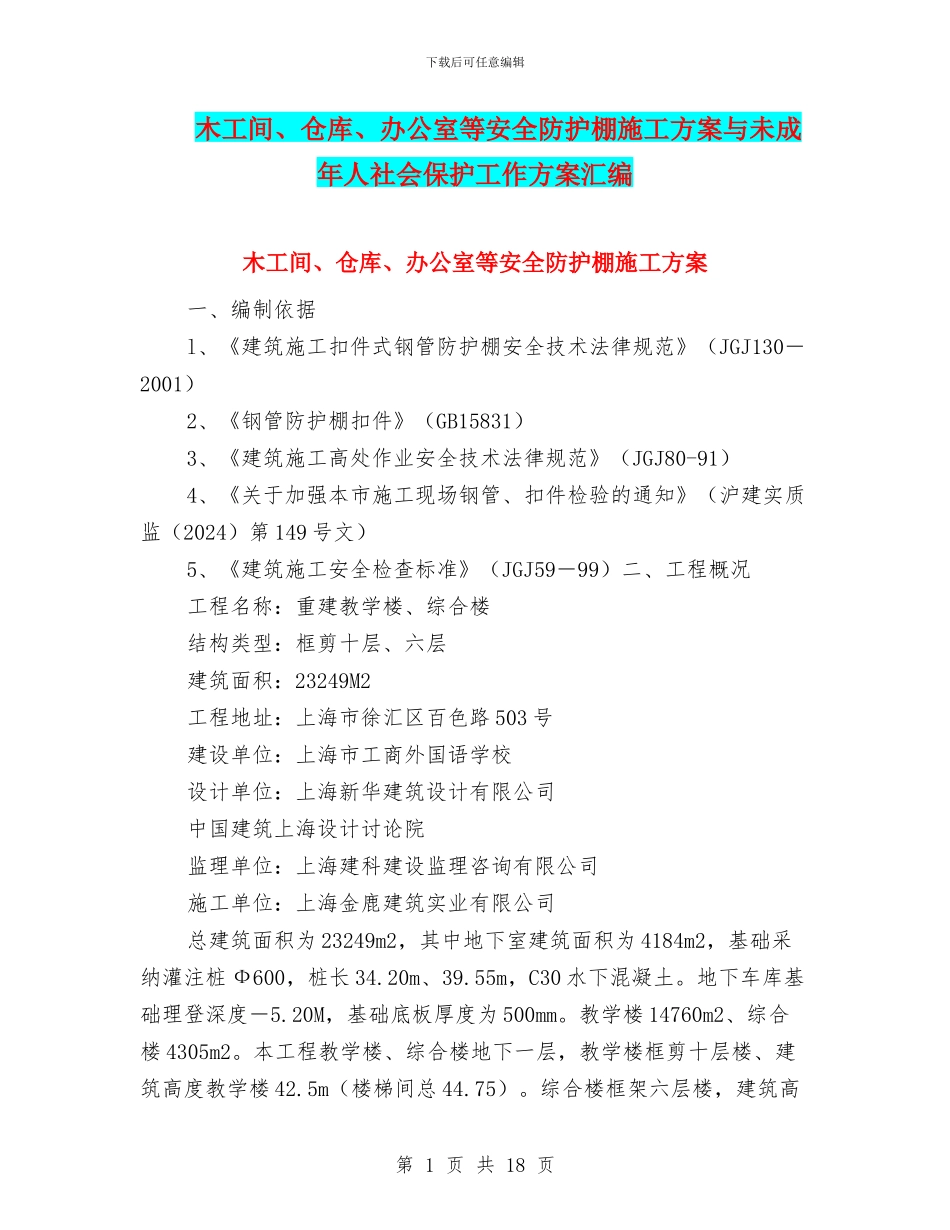

下载后可任意编辑木工间、仓库、办公室等安全防护棚施工方案与未成年人社会保护工作方案汇编木工间、仓库、办公室等安全防护棚施工方案一、编制依据l、《建筑施工扣件式钢管防护棚安全技术法律规范》（JGJ130－2001）2、《钢管防护棚扣件》（GB15831）3、《建筑施工高处作业安全技术法律规范》（JGJ80-91）4、《关于加强本市施工现场钢管、扣件检验的通知》（沪建实质监（2024）第 149 号文）5、《建筑施工安全检查标准》（JGJ59－99）二、工程概况 工程名称：重建教学楼、综合楼 结构类型：框剪十层、六层 建筑面积：23249M2 工程地址：上海市徐汇区百色路 503 号 建设单位：上海市工商外国语学校 设计单位：上海新华建筑设计有限公司 中国建筑上海设计讨论院 监理单位：上海建科建设监理咨询有限公司 施工单位：上海金鹿建筑实业有限公司 总建筑面积为 23249m2，其中地下室建筑面积为 4184m2，基础采纳灌注桩 Ф600，桩长 34.20m、39.55m，C30 水下混凝土。地下车库基础理登深度－5.20M，基础底板厚度为 500mm。教学楼 14760m2、综合楼 4305m2。本工程教学楼、综合楼地下一层，教学楼框剪十层楼、建筑高度教学楼 42.5m（楼梯间总 44.75）。综合楼框架六层楼，建筑高第 1 页 共 18 页下载后可任意编辑度 21.6m。本工程基础垫层 C20 商品混凝土，主体结构混凝土教学楼 l－3 层 C40，4－6 层 C35，7 层以上 C30，在塔吊臂杆半径范围内木工间，钢筋加工场、仓库、办公室、宿舍等大临设施上部，为了安全生产必须搭设安全防护棚。防护棚采纳钢管（Ф48×3.5mm）扣件连接搭设，搭设高度：6.00 米，防护棚搭设面积：宽 7.45 米×长 29.20 米。 三、落地安全防护棚搭设设计 （－）防护棚搭设要求 1、本工程立杆采纳 4 根（立杆）钢管（Ф48×3.5mm）加抱箍（水平杆），扣件连接组合或钢管立柱，柱边长 400×400mm，柱纵向间距为 3 米，柱横向间距（跨度）为 7.45 米。立柱底部采纳 600×600×50 垫板，立柱间垫板 200mm 处设置纵向扫地杆，水平杆（抱箍）间距 1.8 米，防护棚上下二层。桁架上下弦杆及腹杆采纳钢管（Ф48×3.5mm），扣件连接。腹杆与弦杆夹角为 60 度，桁架高度为0.60 米，桁架两尽端加斜杆支撑加固。2、防护棚纵向设置剪刀撑，剪刀撑每二跨设置一组。剪刀撑纵向连续设置。剪刀撑竖向连接到顶，剪刀撑一端支撑在垫板上，另一端与立柱、水平杆连接到顶。 3、檩条采纳钢管...
