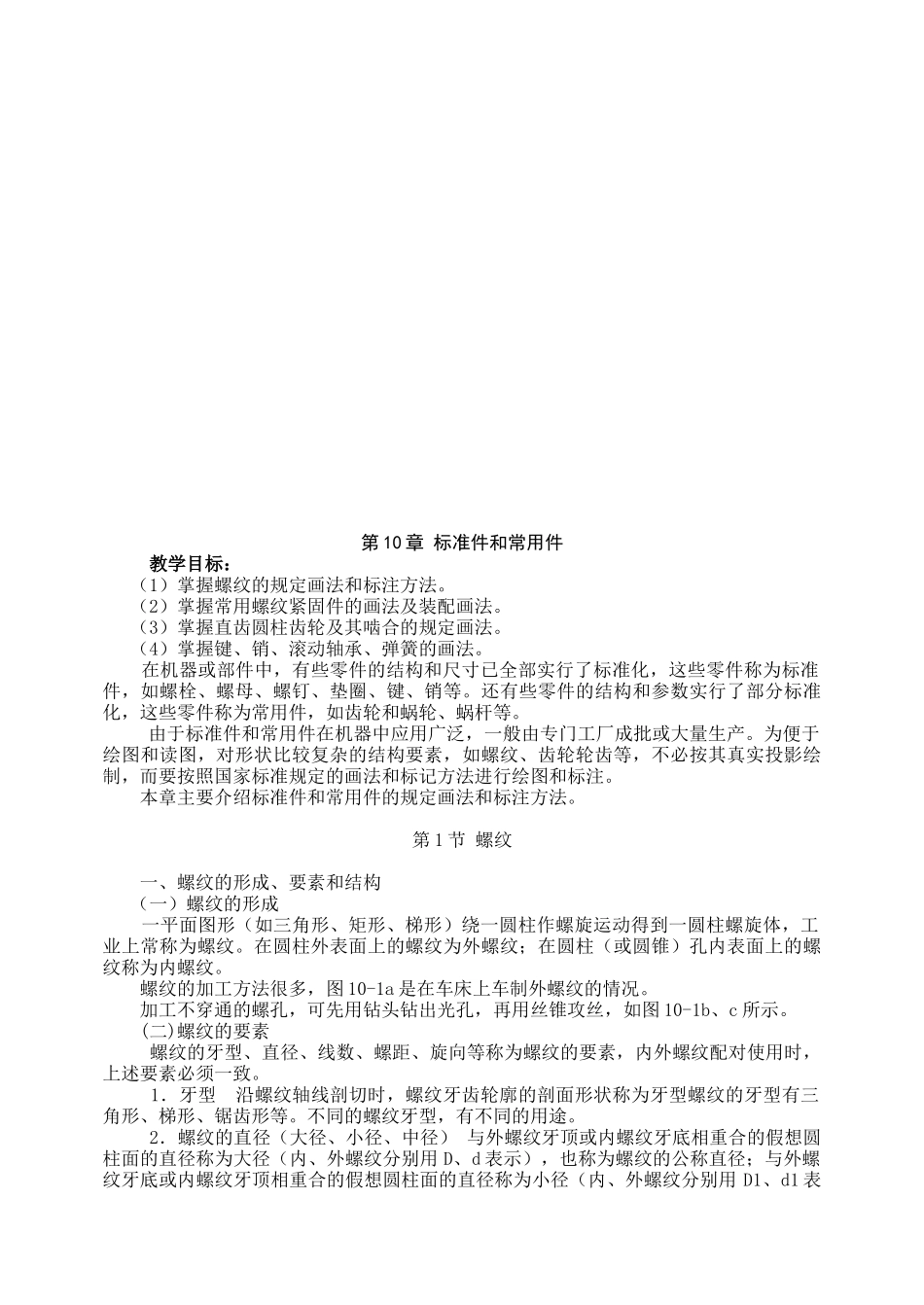

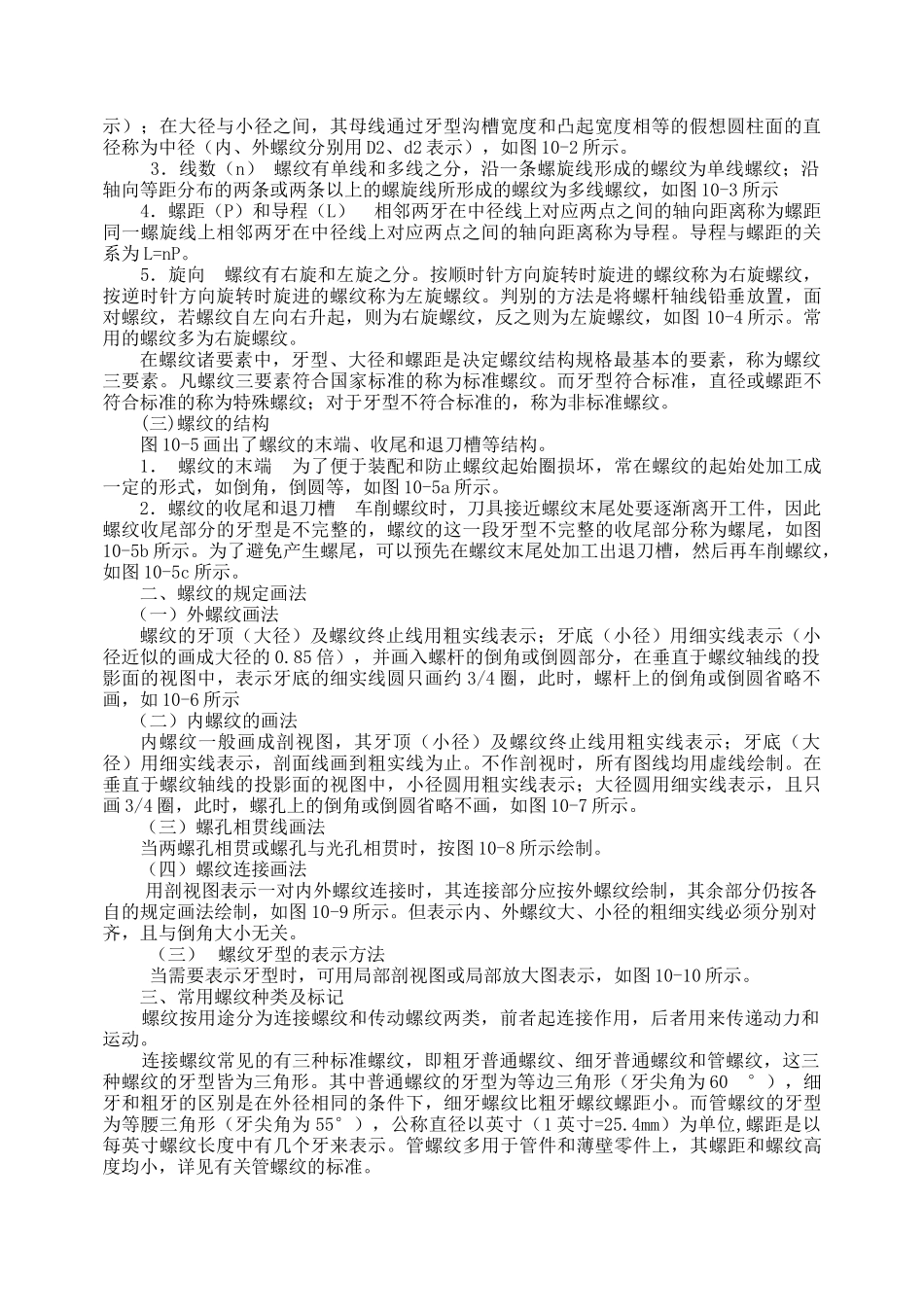

第 10 章 标准件和常用件 教学目标： （1）掌握螺纹的规定画法和标注方法。 （2）掌握常用螺纹紧固件的画法及装配画法。 （3）掌握直齿圆柱齿轮及其啮合的规定画法。 （4）掌握键、销、滚动轴承、弹簧的画法。 在机器或部件中，有些零件的结构和尺寸已全部实行了标准化，这些零件称为标准件，如螺栓、螺母、螺钉、垫圈、键、销等。还有些零件的结构和参数实行了部分标准化，这些零件称为常用件，如齿轮和蜗轮、蜗杆等。 由于标准件和常用件在机器中应用广泛，一般由专门工厂成批或大量生产。为便于绘图和读图，对形状比较复杂的结构要素，如螺纹、齿轮轮齿等，不必按其真实投影绘制，而要按照国家标准规定的画法和标记方法进行绘图和标注。 本章主要介绍标准件和常用件的规定画法和标注方法。第 1 节 螺纹 一、螺纹的形成、要素和结构 （一）螺纹的形成 一平面图形（如三角形、矩形、梯形）绕一圆柱作螺旋运动得到一圆柱螺旋体，工业上常称为螺纹。在圆柱外表面上的螺纹为外螺纹；在圆柱（或圆锥）孔内表面上的螺纹称为内螺纹。 螺纹的加工方法很多，图 10-1a 是在车床上车制外螺纹的情况。 加工不穿通的螺孔，可先用钻头钻出光孔，再用丝锥攻丝，如图 10-1b、c 所示。(二)螺纹的要素 螺纹的牙型、直径、线数、螺距、旋向等称为螺纹的要素，内外螺纹配对使用时，上述要素必须一致。 1．牙型 沿螺纹轴线剖切时，螺纹牙齿轮廓的剖面形状称为牙型螺纹的牙型有三角形、梯形、锯齿形等。不同的螺纹牙型，有不同的用途。 2．螺纹的直径（大径、小径、中径） 与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径称为大径（内、外螺纹分别用 D、d 表示），也称为螺纹的公称直径；与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径称为小径（内、外螺纹分别用 D1、d1 表示）；在大径与小径之间，其母线通过牙型沟槽宽度和凸起宽度相等的假想圆柱面的直径称为中径（内、外螺纹分别用 D2、d2 表示），如图 10-2 所示。 3．线数（n） 螺纹有单线和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹，如图 10-3 所示 4．螺距（P）和导程（L） 相邻两牙在中径线上对应两点之间的轴向距离称为螺距同一螺旋线上相邻两牙在中径线上对应两点之间的轴向距离称为导程。导程与螺距的关系为 L=nP。 5．旋向 螺纹有右旋和左旋之分。按顺时针方向旋转时旋进的螺纹...
