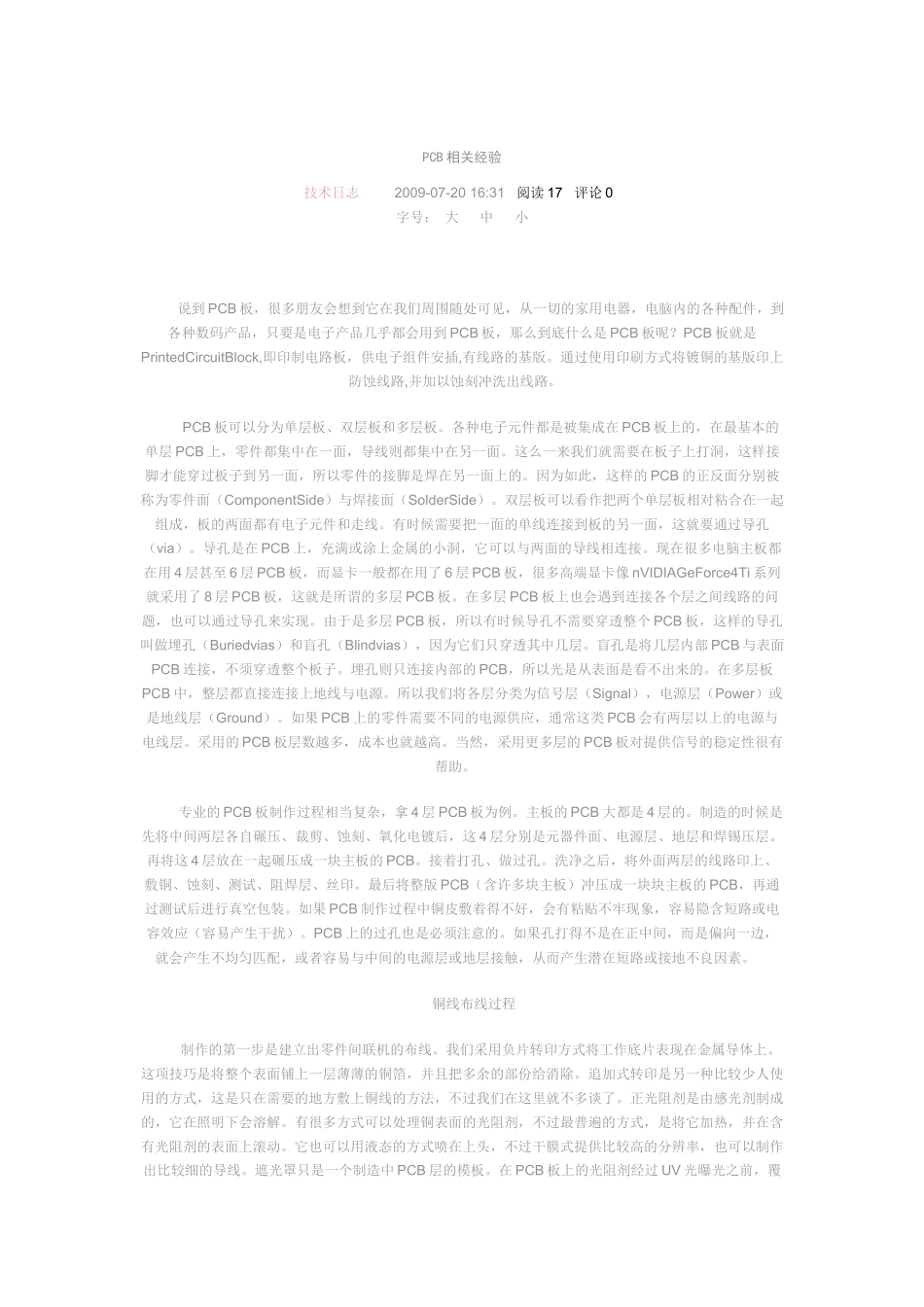

PCB 相关经验技术日志 2009-07-20 16:31 阅读 17 评论 0 字号： 大 中 小 说到 PCB 板，很多朋友会想到它在我们周围随处可见，从一切的家用电器，电脑内的各种配件，到各种数码产品，只要是电子产品几乎都会用到 PCB 板，那么到底什么是 PCB 板呢？PCB 板就是PrintedCircuitBlock,即印制电路板，供电子组件安插,有线路的基版。通过使用印刷方式将镀铜的基版印上防蚀线路,并加以蚀刻冲洗出线路。 PCB 板可以分为单层板、双层板和多层板。各种电子元件都是被集成在 PCB 板上的，在最基本的单层 PCB 上，零件都集中在一面，导线则都集中在另一面。这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。因为如此，这样的 PCB 的正反面分别被称为零件面（ComponentSide）与焊接面（SolderSide）。双层板可以看作把两个单层板相对粘合在一起组成，板的两面都有电子元件和走线。有时候需要把一面的单线连接到板的另一面，这就要通过导孔（via）。导孔是在 PCB 上，充满或涂上金属的小洞，它可以与两面的导线相连接。现在很多电脑主板都在用 4 层甚至 6 层 PCB 板，而显卡一般都在用了 6 层 PCB 板，很多高端显卡像 nVIDIAGeForce4Ti 系列就采用了 8 层 PCB 板，这就是所谓的多层 PCB 板。在多层 PCB 板上也会遇到连接各个层之间线路的问题，也可以通过导孔来实现。由于是多层 PCB 板，所以有时候导孔不需要穿透整个 PCB 板，这样的导孔叫做埋孔（Buriedvias）和盲孔（Blindvias），因为它们只穿透其中几层。盲孔是将几层内部 PCB 与表面PCB 连接，不须穿透整个板子。埋孔则只连接内部的 PCB，所以光是从表面是看不出来的。在多层板PCB 中，整层都直接连接上地线与电源。所以我们将各层分类为信号层（Signal），电源层（Power）或是地线层（Ground）。如果 PCB 上的零件需要不同的电源供应，通常这类 PCB 会有两层以上的电源与电线层。采用的 PCB 板层数越多，成本也就越高。当然，采用更多层的 PCB 板对提供信号的稳定性很有帮助。 专业的 PCB 板制作过程相当复杂，拿 4 层 PCB 板为例。主板的 PCB 大都是 4 层的。制造的时候是先将中间两层各自碾压、裁剪、蚀刻、氧化电镀后，这 4 层分别是元器件面、电源层、地层和焊锡压层。再将这 4 层放在一起碾压成一块主板的 PCB。接着打孔、做过孔。洗净之后，将外面两层的线路印...
