看懂国外机械图纸VIP免费

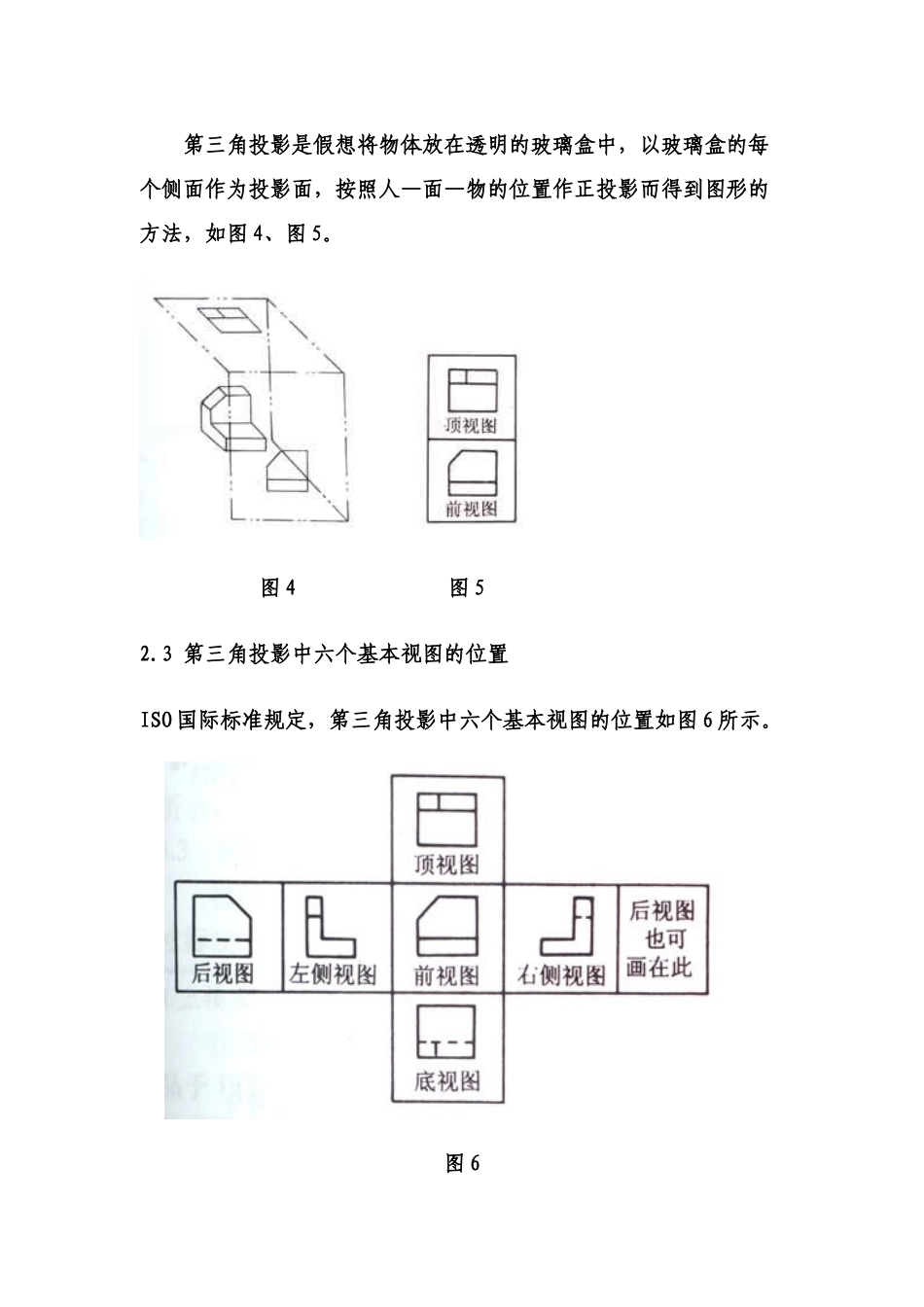

快速看懂国外机械图纸 自改革开放以来，我国引进了不少国外设备、图纸和其它技术资料，有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。为了更好地学习发达国家的先进技术，故快速看懂国外机械图纸很有必要。1 概述 当今世界上，ISO 国际标准规定，第一角和第三角投影同等有效。各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。解放前我国也采用第三角投影，新中国成立后改用第一角投影。在引进的国外机械图样和科技书刊中经常会遇到第三角投影。 ISO 国际标准规定了第一角和第三角的投影标记（图 1 和图 2）。在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。图 1 第一角画法标记符号图 2 第三角画法标记符号2 第三角投影 空间可由正平面 V、水平面 H、侧平面 W 将其划分成八个区域，分别为第 1、第 2、第 3、第 4、第 5、第 6、第 7、第 8 分角，如图 3所示。图 32.1 将物体放在第一分角内投影称为第一角投影，又称 E 法——欧洲的方法。2.2 将物体放在第三分角内投影称为第三角投影，又称为 A 法——美国的方法。在 GB4458.1-84 中规定，我国采用第一角投影法。 第三角投影是假想将物体放在透明的玻璃盒中，以玻璃盒的每个侧面作为投影面，按照人—面—物的位置作正投影而得到图形的方法，如图 4、图 5。 图 4 图 52.3 第三角投影中六个基本视图的位置ISO 国际标准规定，第三角投影中六个基本视图的位置如图 6 所示。图 6 以上视图是将物体投影到一个封闭矩形（透明的）“投影箱”的各个投影面上而得到的。 每个视图都可以理解为：当观察者的视线垂直与相应的投影面时，他所看到的物体的实际图像。 前视图即观察者假想自己处于物体的前面，并逐点移动眼睛的位置，且视线始终垂直于一个假想的正立投影面（透明的）而得到的物体的正面投影，其它视图可按类似方法获得。 读图者应当始终把视图看作是物体本身的一面。从前视图可看出物体的高度与宽度，以及物体顶面、底面、左侧面和右侧面的位置。顶视图显示物体的深度和宽度。2.4 第三角投影的优点（1）视图配置较好，便于识图 视图之间直接反映了视向，便于看图，便于作图。左视图在左边，右视图在右边。而第一角投影有时要采用“向...
