《燃气工程施工》大作业题目-中国石油大学教育发展中心VIP专享VIP免费

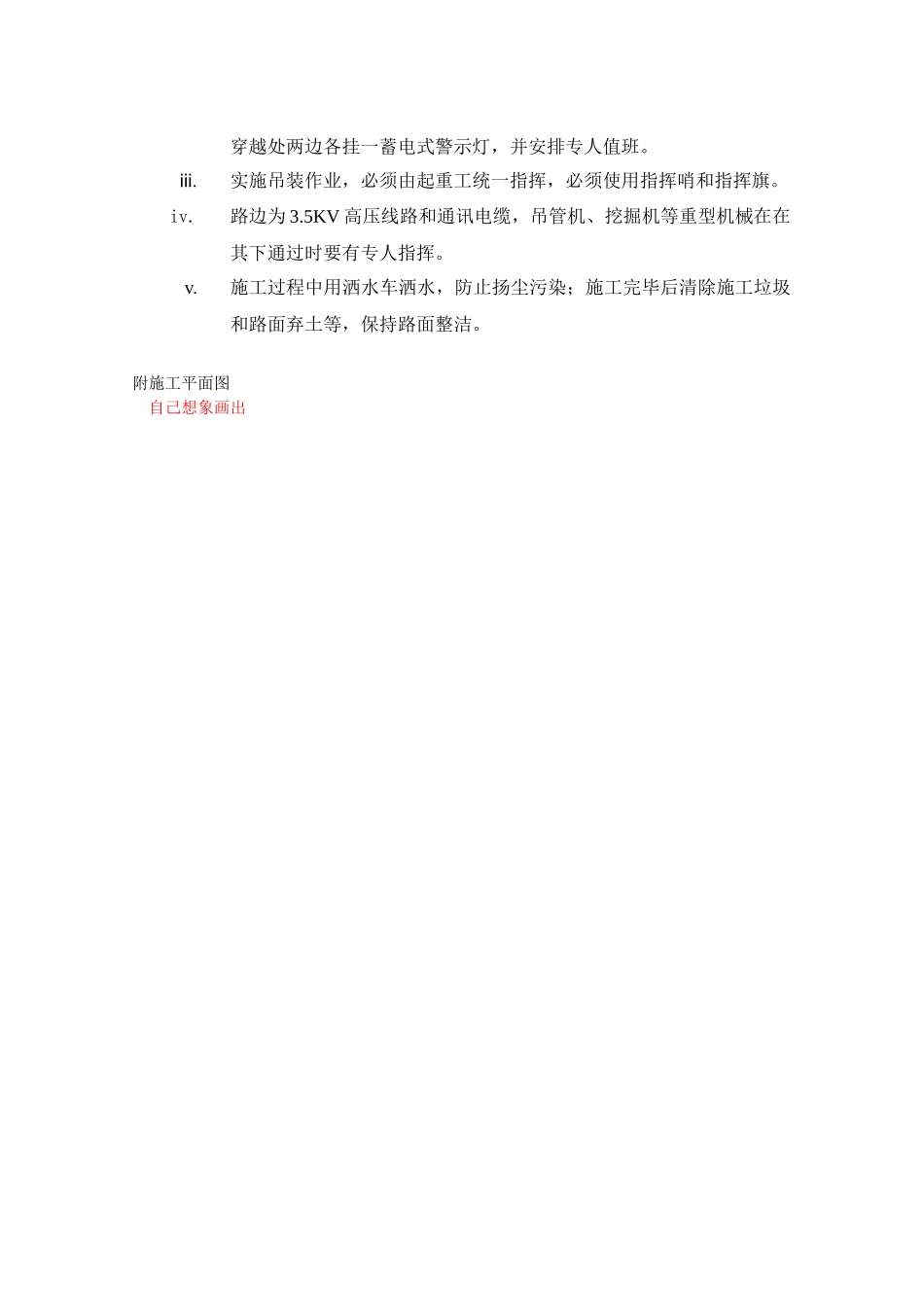

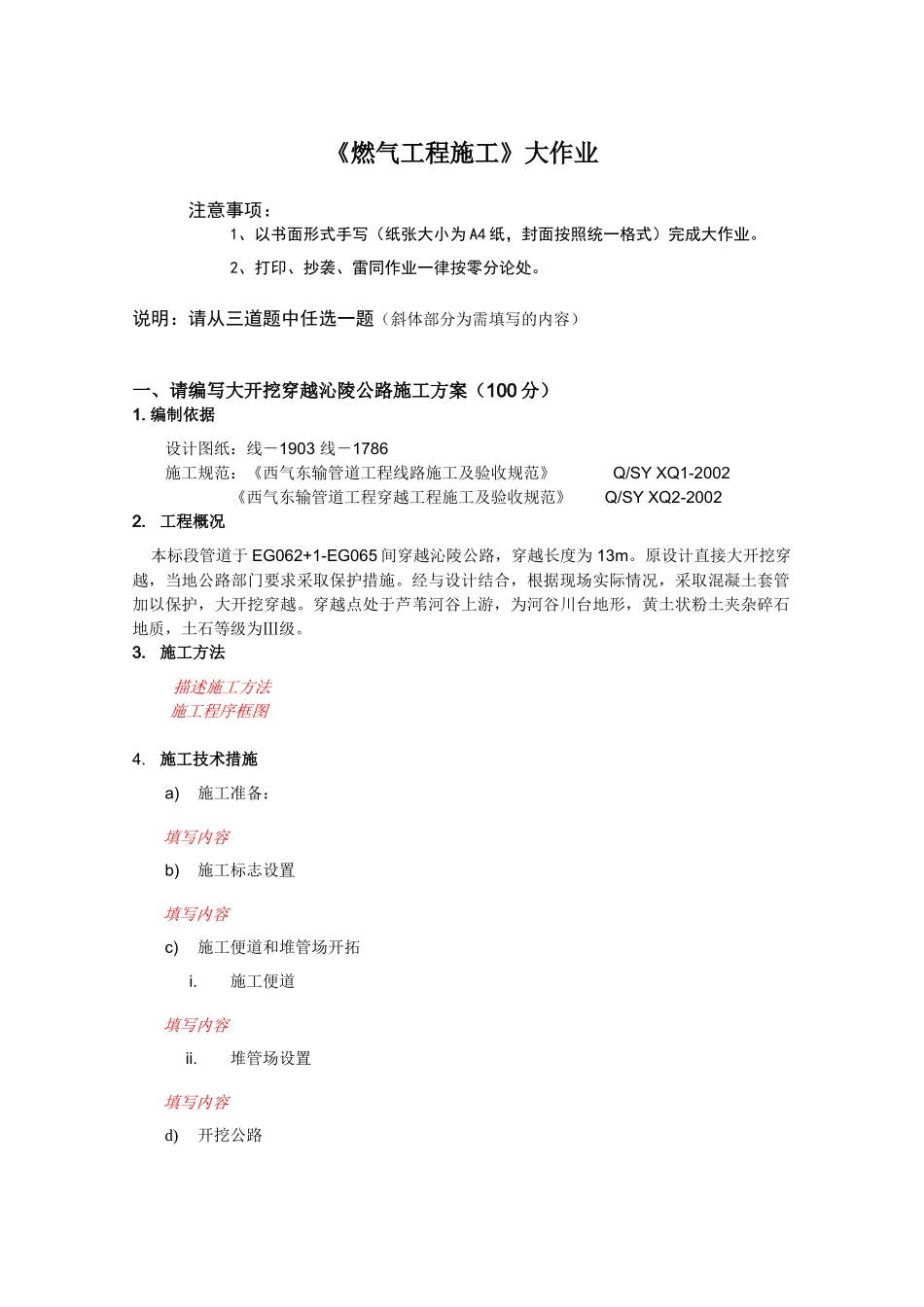

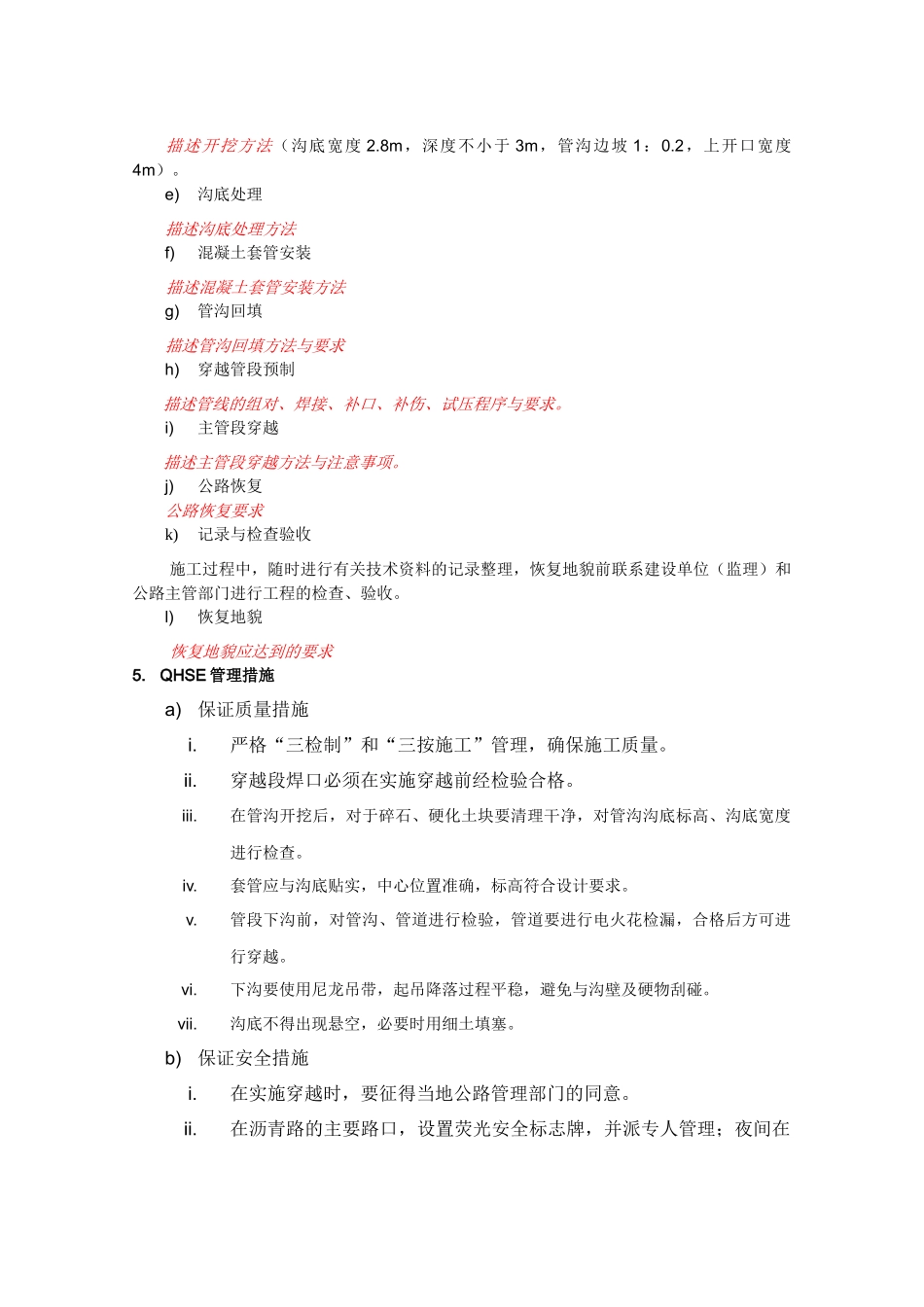

《燃气工程施工》大作业注意事项：1、以书面形式手写（纸张大小为 A4 纸，封面按照统一格式）完成大作业。2、打印、抄袭、雷同作业一律按零分论处。说明：请从三道题中任选一题（斜体部分为需填写的内容）一、请编写大开挖穿越沁陵公路施工方案（100 分）1. 编制依据设计图纸：线－1903 线－1786 施工规范：《西气东输管道工程线路施工及验收规范》 Q/SY XQ1-2002《西气东输管道工程穿越工程施工及验收规范》 Q/SY XQ2-20022.工程概况 本标段管道于 EG062+1-EG065 间穿越沁陵公路，穿越长度为 13m。原设计直接大开挖穿越，当地公路部门要求采取保护措施。经与设计结合，根据现场实际情况，采取混凝土套管加以保护，大开挖穿越。穿越点处于芦苇河谷上游，为河谷川台地形，黄土状粉土夹杂碎石地质，土石等级为Ⅲ级。3.施工方法描述施工方法施工程序框图4.施工技术措施a)施工准备：填写内容b)施工标志设置填写内容c)施工便道和堆管场开拓i.施工便道填写内容ii.堆管场设置填写内容d)开挖公路描述开挖方法（沟底宽度 2.8m，深度不小于 3m，管沟边坡 1：0.2，上开口宽度4m）。e)沟底处理描述沟底处理方法f)混凝土套管安装描述混凝土套管安装方法g)管沟回填描述管沟回填方法与要求h)穿越管段预制描述管线的组对、焊接、补口、补伤、试压程序与要求。i)主管段穿越描述主管段穿越方法与注意事项。j)公路恢复公路恢复要求k)记录与检查验收施工过程中，随时进行有关技术资料的记录整理，恢复地貌前联系建设单位（监理）和公路主管部门进行工程的检查、验收。l)恢复地貌恢复地貌应达到的要求5.QHSE 管理措施a)保证质量措施i.严格“三检制”和“三按施工”管理，确保施工质量。ii.穿越段焊口必须在实施穿越前经检验合格。iii.在管沟开挖后，对于碎石、硬化土块要清理干净，对管沟沟底标高、沟底宽度进行检查。iv.套管应与沟底贴实，中心位置准确，标高符合设计要求。v.管段下沟前，对管沟、管道进行检验，管道要进行电火花检漏，合格后方可进行穿越。vi.下沟要使用尼龙吊带，起吊降落过程平稳，避免与沟壁及硬物刮碰。vii.沟底不得出现悬空，必要时用细土填塞。b)保证安全措施i.在实施穿越时，要征得当地公路管理部门的同意。ii.在沥青路的主要路口，设置荧光安全标志牌，并派专人管理；夜间在穿越处两边各挂一蓄电式警示灯，并安排专人值班。iii.实施吊装作业，必须由起重工统一指挥，必须使用指挥哨和指挥旗。iv.路边为 3.5KV 高压线路和...
