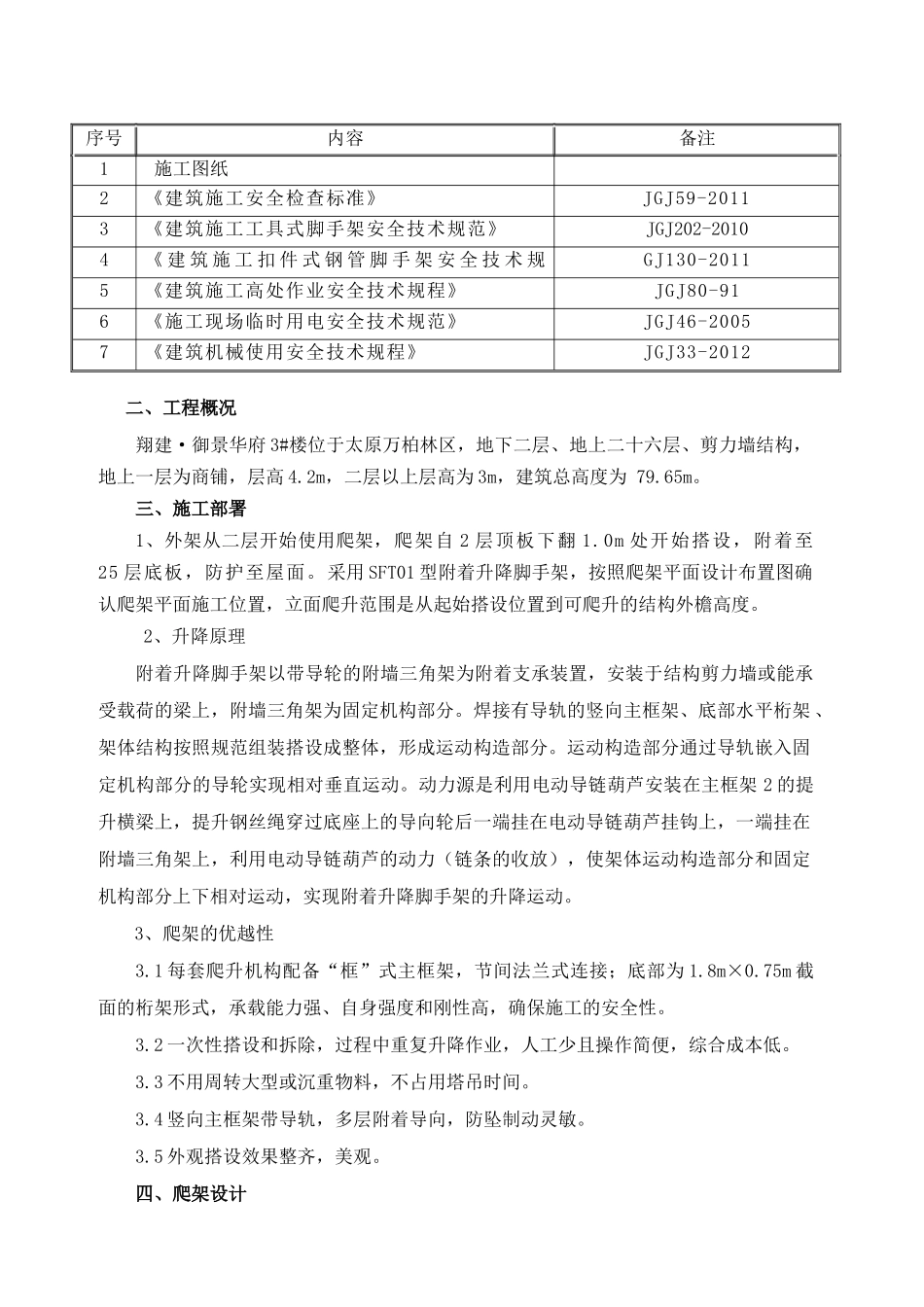

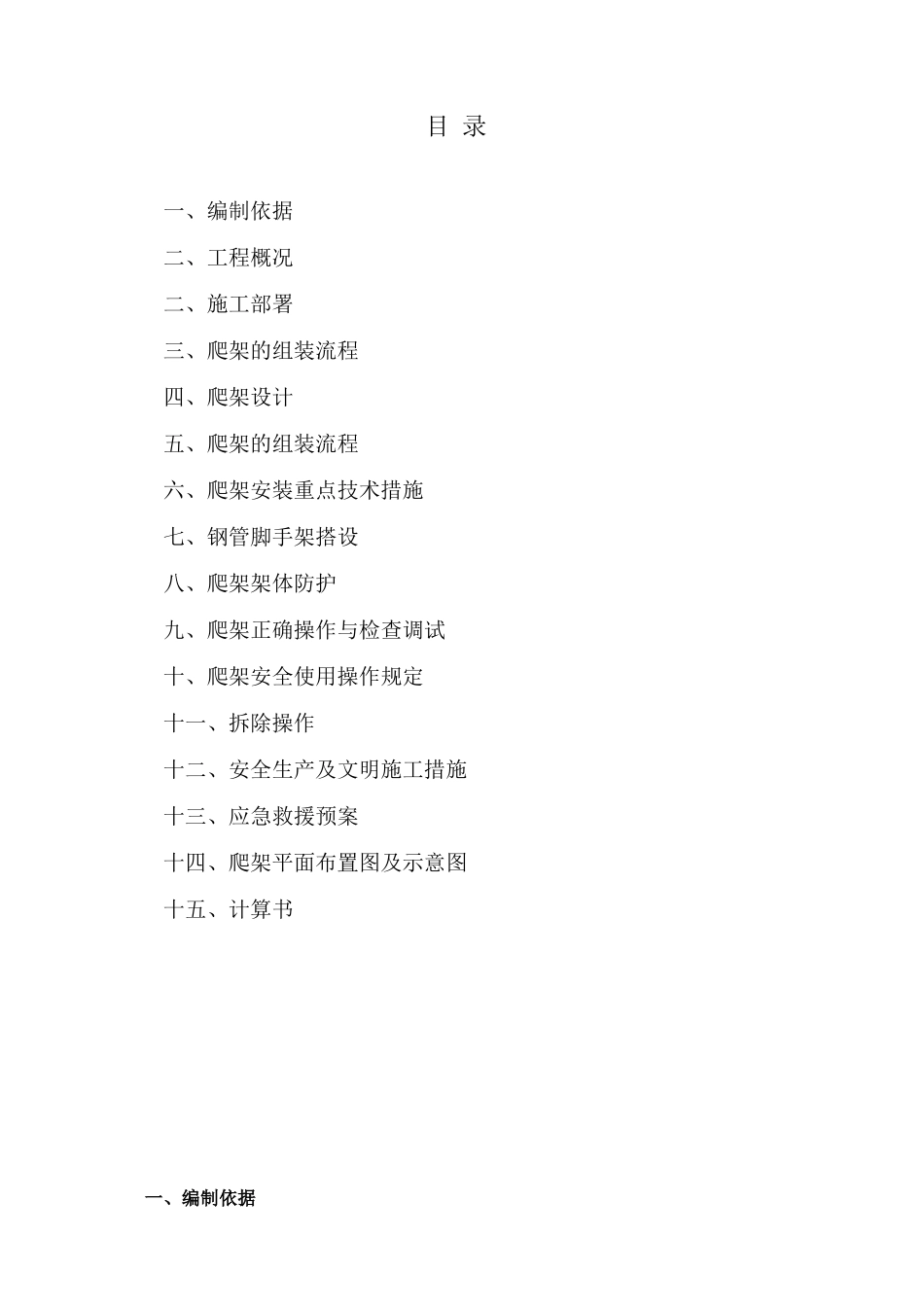

目 录一、编制依据二、工程概况二、施工部署三、爬架的组装流程四、爬架设计五、爬架的组装流程六、爬架安装重点技术措施七、钢管脚手架搭设八、爬架架体防护九、爬架正确操作与检查调试十、爬架安全使用操作规定十一、拆除操作十二、安全生产及文明施工措施十三、应急救援预案十四、爬架平面布置图及示意图十五、计算书一、编制依据序号内容备注1施工图纸2《建筑施工安全检查标准》JGJ59-20113《建筑施工工具式脚手架安全技术规范》JGJ202-20104《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 规范》GJ130-20115《建筑施工高处作业安全技术规程》JGJ80-916《施工现场临时用电安全技术规范》JGJ46-20057《建筑机械使用安全技术规程》JGJ33-2012二、工程概况翔建·御景华府 3#楼位于太原万柏林区，地下二层、地上二十六层、剪力墙结构，地上一层为商铺，层高 4.2m，二层以上层高为 3m，建筑总高度为 79.65m。三、施工部署1、外架从二层开始使用爬架，爬架自 2 层顶板下翻 1.0m 处开始搭设，附着至25 层底板，防护至屋面。采用 SFT01 型附着升降脚手架，按照爬架平面设计布置图确认爬架平面施工位置，立面爬升范围是从起始搭设位置到可爬升的结构外檐高度。2、升降原理附着升降脚手架以带导轮的附墙三角架为附着支承装置，安装于结构剪力墙或能承受载荷的梁上，附墙三角架为固定机构部分。焊接有导轨的竖向主框架、底部水平桁架 、架体结构按照规范组装搭设成整体，形成运动构造部分。运动构造部分通过导轨嵌入固定机构部分的导轮实现相对垂直运动。动力源是利用电动导链葫芦安装在主框架 2 的提升横梁上，提升钢丝绳穿过底座上的导向轮后一端挂在电动导链葫芦挂钩上，一端挂在附墙三角架上，利用电动导链葫芦的动力（链条的收放），使架体运动构造部分和固定机构部分上下相对运动，实现附着升降脚手架的升降运动。3、爬架的优越性3.1 每套爬升机构配备“框”式主框架，节间法兰式连接；底部为 1.8m×0.75m 截面的桁架形式，承载能力强、自身强度和刚性高，确保施工的安全性。3.2 一次性搭设和拆除，过程中重复升降作业，人工少且操作简便，综合成本低。3.3 不用周转大型或沉重物料，不占用塔吊时间。3.4 竖向主框架带导轨，多层附着导向，防坠制动灵敏。3.5 外观搭设效果整齐，美观。四、爬架设计1、爬架技术指标项目性能指标架体外排立杆高度14.772 米架体中心宽度0.75m架体最大立杆柱距1.8m架体最...
