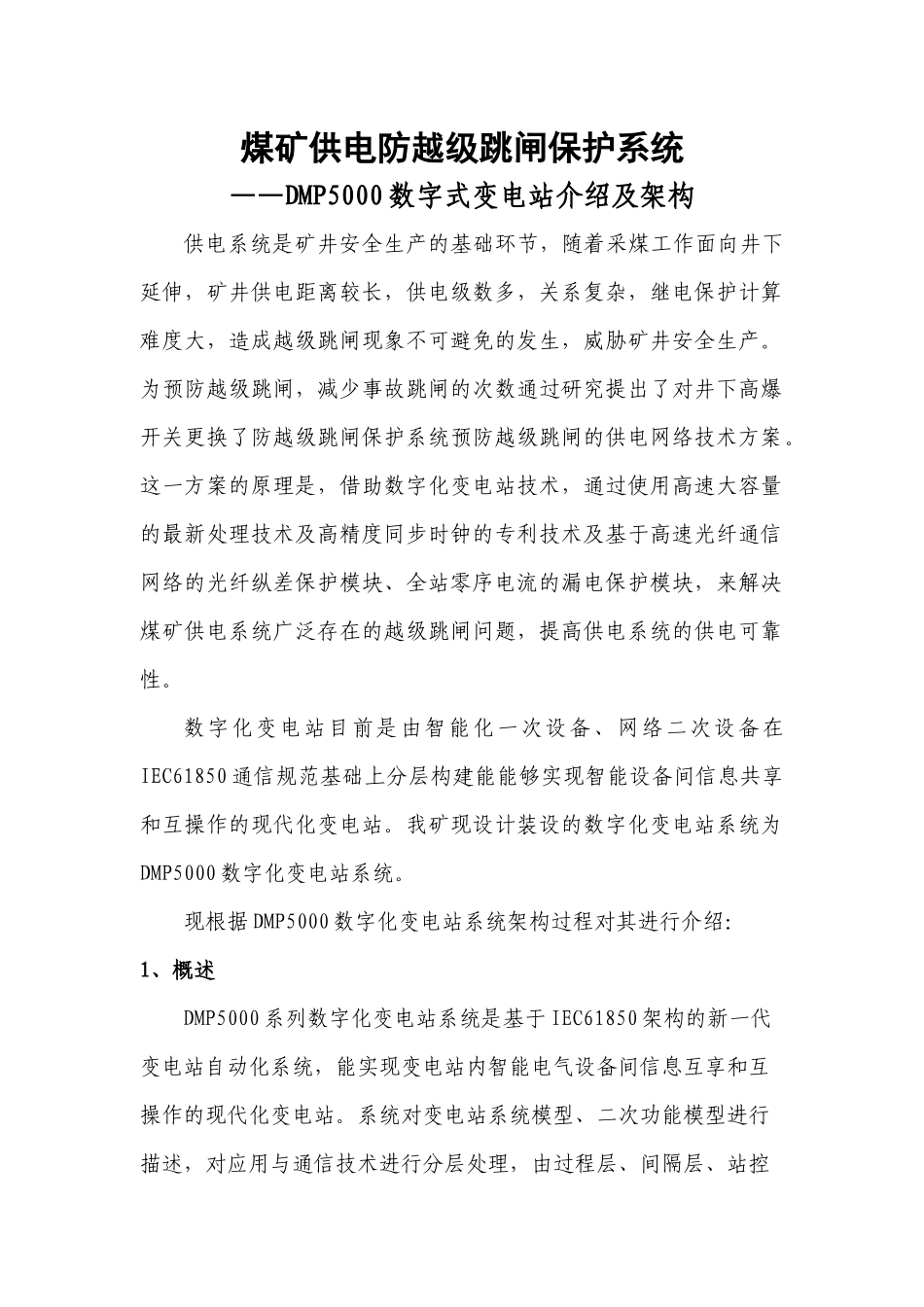

煤矿供电防越级跳闸保护系统——DMP5000 数字式变电站介绍及架构供电系统是矿井安全生产的基础环节，随着采煤工作面向井下延伸，矿井供电距离较长，供电级数多，关系复杂，继电保护计算难度大，造成越级跳闸现象不可避免的发生，威胁矿井安全生产。为预防越级跳闸，减少事故跳闸的次数通过研究提出了对井下高爆开关更换了防越级跳闸保护系统预防越级跳闸的供电网络技术方案。这一方案的原理是，借助数字化变电站技术，通过使用高速大容量的最新处理技术及高精度同步时钟的专利技术及基于高速光纤通信网络的光纤纵差保护模块、全站零序电流的漏电保护模块，来解决煤矿供电系统广泛存在的越级跳闸问题，提高供电系统的供电可靠性。数字化变电站目前是由智能化一次设备、网络二次设备在IEC61850 通信规范基础上分层构建能能够实现智能设备间信息共享和互操作的现代化变电站。我矿现设计装设的数字化变电站系统为DMP5000 数字化变电站系统。现根据 DMP5000 数字化变电站系统架构过程对其进行介绍：1、概述DMP5000 系列数字化变电站系统是基于 IEC61850 架构的新一代变电站自动化系统，能实现变电站内智能电气设备间信息互享和互操作的现代化变电站。系统对变电站系统模型、二次功能模型进行描述，对应用与通信技术进行分层处理，由过程层、间隔层、站控层 3 个层次构成。过程层与一次设备紧密相连，完成数据采集及执行操作、数据传递；间隔层实现变电站内设备的保护与控制，并实现相关的控制闭锁和间隔级信息的人机交互功能；站控层完成对站内间隔层设备、一次设备的控制及与远方控制中心、工程师站及人机界面通信的功能。本系统具有以下特点：1、 系统基于 IEC61850 的架构和应用模型及功能描述；2、过程层数据通信装置采集全站数据，实现全站采样数据共享；3、系统能接入第三方装置，系统扩容方便快捷；4、过程层采集装置高速采样，速率达 12.8K/S，能满足录波装置及后续新的应用分析；支持光纤以太网，能实现与电子式互感器通信；5、保护装置接收全站采样数据，单台保护装置能完成 48 个间隔的保护及测量，各个保护之间在装置内部互相配合，大大提高保护的可靠性；6、保护双重化配置，安全可靠，任一设备故障能及时告警，且不影响整个系统运行；7、大大减少一次电缆及二次设备，降低前期投入及后期维护费用；8、系统改造简单，易于扩充。2、系统架构在互感器和开关处就地加装智能终端装置实现模拟量数字化传输和开关、刀闸的数字化...
