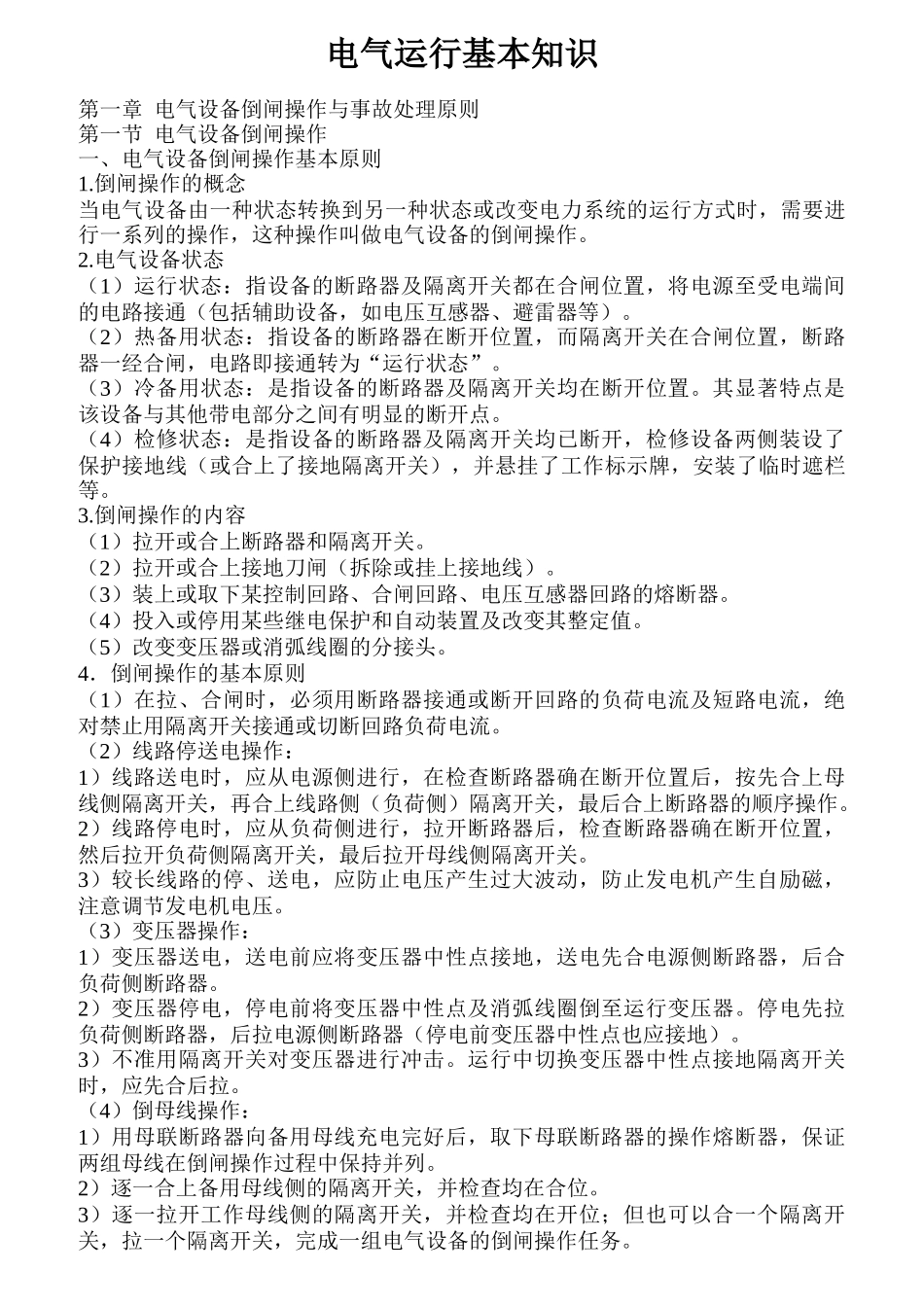

电气运行基本知识第一章 电气设备倒闸操作与事故处理原则第一节 电气设备倒闸操作一、电气设备倒闸操作基本原则1.倒闸操作的概念当电气设备由一种状态转换到另一种状态或改变电力系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。2.电气设备状态（1）运行状态：指设备的断路器及隔离开关都在合闸位置，将电源至受电端间的电路接通（包括辅助设备，如电压互感器、避雷器等）。（2）热备用状态：指设备的断路器在断开位置，而隔离开关在合闸位置，断路器一经合闸，电路即接通转为“运行状态”。（3）冷备用状态：是指设备的断路器及隔离开关均在断开位置。其显著特点是该设备与其他带电部分之间有明显的断开点。（4）检修状态：是指设备的断路器及隔离开关均已断开，检修设备两侧装设了保护接地线（或合上了接地隔离开关），并悬挂了工作标示牌，安装了临时遮栏等。3.倒闸操作的内容（1）拉开或合上断路器和隔离开关。（2）拉开或合上接地刀闸（拆除或挂上接地线）。（3）装上或取下某控制回路、合闸回路、电压互感器回路的熔断器。（4）投入或停用某些继电保护和自动装置及改变其整定值。（5）改变变压器或消弧线圈的分接头。4．倒闸操作的基本原则（1）在拉、合闸时，必须用断路器接通或断开回路的负荷电流及短路电流，绝对禁止用隔离开关接通或切断回路负荷电流。（2）线路停送电操作：1）线路送电时，应从电源侧进行，在检查断路器确在断开位置后，按先合上母线侧隔离开关，再合上线路侧（负荷侧）隔离开关，最后合上断路器的顺序操作。2）线路停电时，应从负荷侧进行，拉开断路器后，检查断路器确在断开位置，然后拉开负荷侧隔离开关，最后拉开母线侧隔离开关。3）较长线路的停、送电，应防止电压产生过大波动，防止发电机产生自励磁，注意调节发电机电压。（3）变压器操作：1）变压器送电，送电前应将变压器中性点接地，送电先合电源侧断路器，后合负荷侧断路器。2）变压器停电，停电前将变压器中性点及消弧线圈倒至运行变压器。停电先拉负荷侧断路器，后拉电源侧断路器（停电前变压器中性点也应接地）。3）不准用隔离开关对变压器进行冲击。运行中切换变压器中性点接地隔离开关时，应先合后拉。（4）倒母线操作：1）用母联断路器向备用母线充电完好后，取下母联断路器的操作熔断器，保证两组母线在倒闸操作过程中保持并列。2）逐一合上备用母线侧的隔离开关，并检查均在合位。3）逐一拉开工作母线侧的隔离开关，并...
