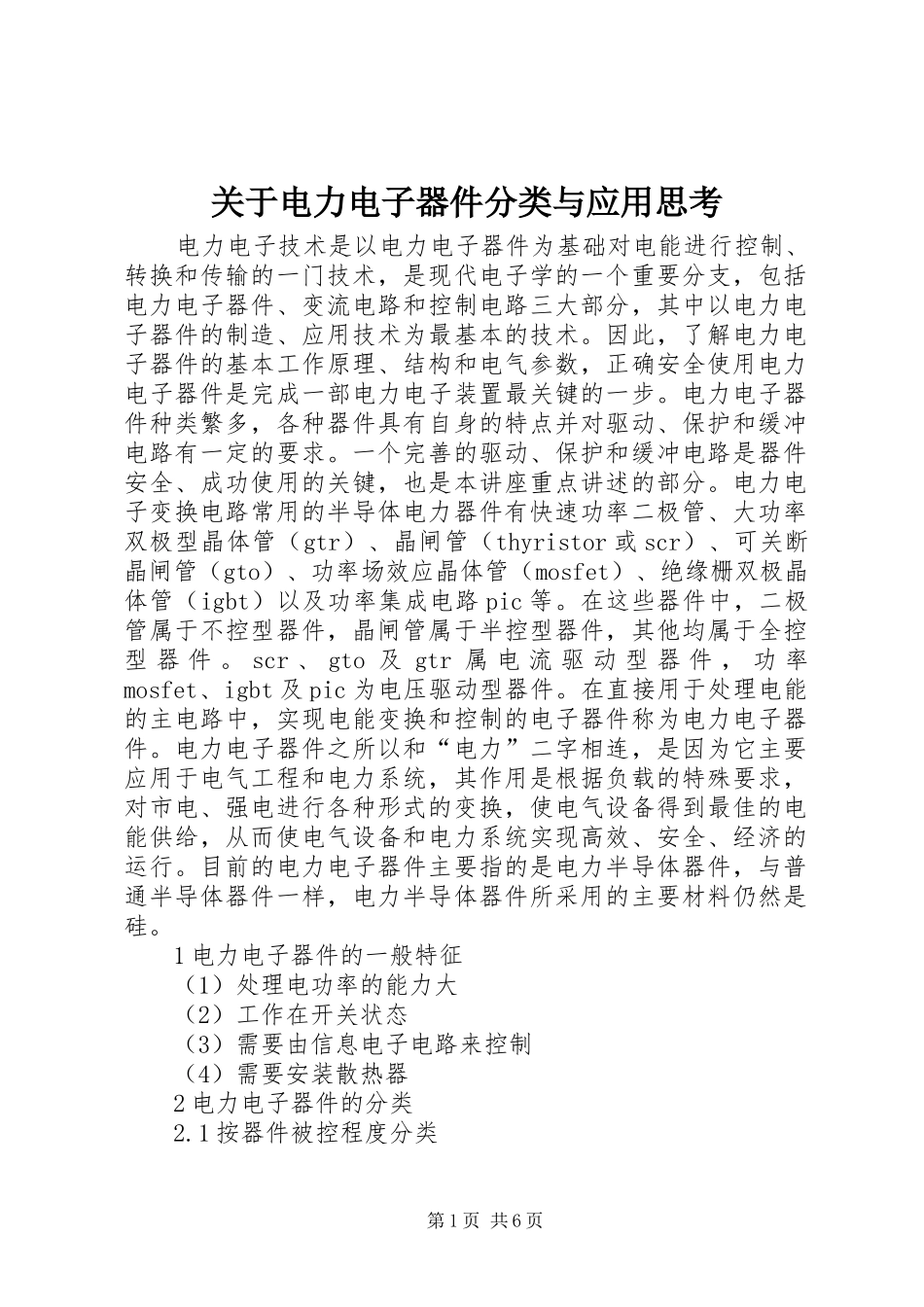

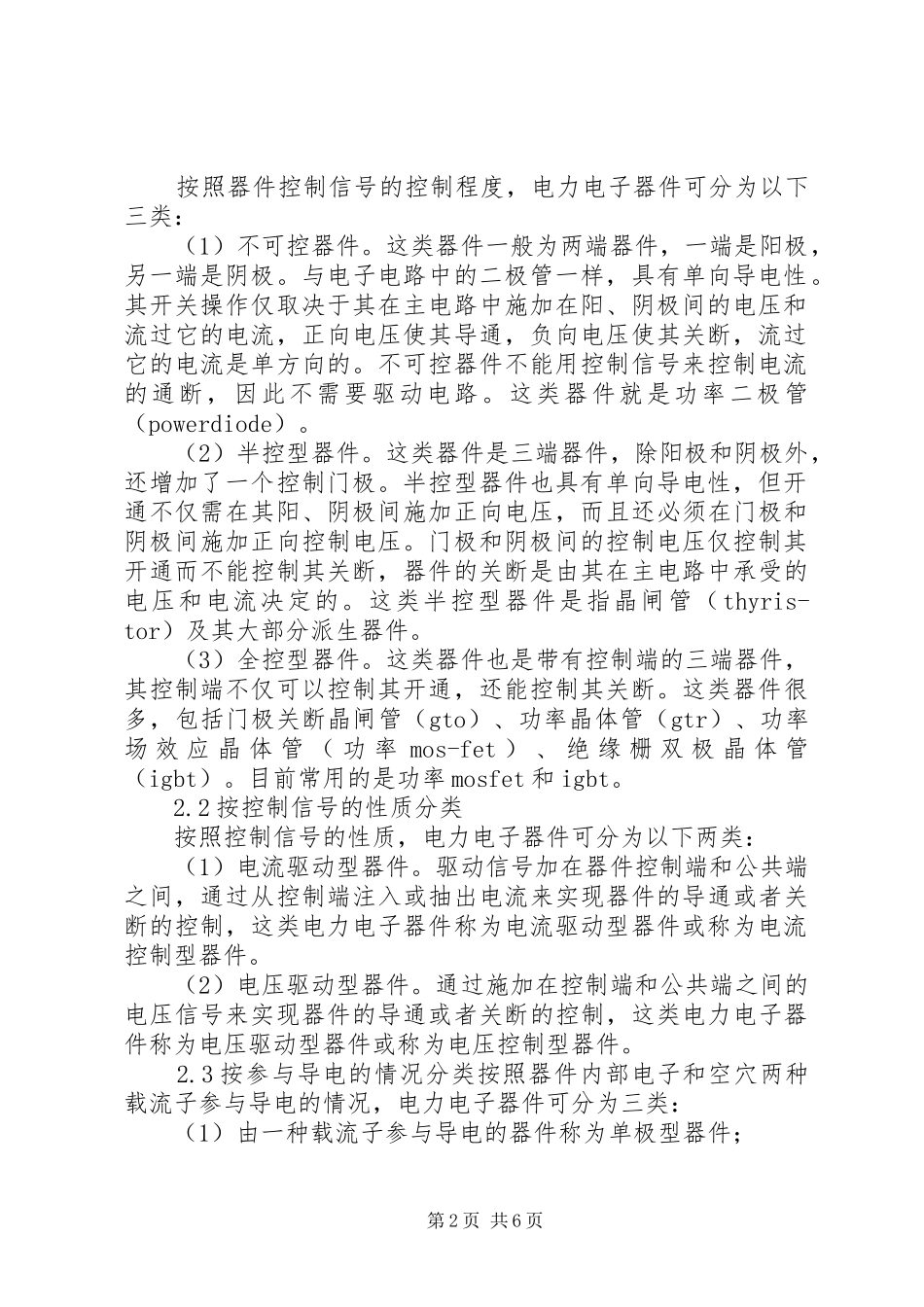

关于电力电子器件分类与应用思考电力电子技术是以电力电子器件为基础对电能进行控制、转换和传输的一门技术，是现代电子学的一个重要分支，包括电力电子器件、变流电路和控制电路三大部分，其中以电力电子器件的制造、应用技术为最基本的技术。因此，了解电力电子器件的基本工作原理、结构和电气参数，正确安全使用电力电子器件是完成一部电力电子装置最关键的一步。电力电子器件种类繁多，各种器件具有自身的特点并对驱动、保护和缓冲电路有一定的要求。一个完善的驱动、保护和缓冲电路是器件安全、成功使用的关键，也是本讲座重点讲述的部分。电力电子变换电路常用的半导体电力器件有快速功率二极管、大功率双极型晶体管（gtr）、晶闸管（thyristor或scr）、可关断晶闸管（gto）、功率场效应晶体管（mosfet）、绝缘栅双极晶体管（igbt）以及功率集成电路pic等。在这些器件中，二极管属于不控型器件，晶闸管属于半控型器件，其他均属于全控型器件。scr、gto及gtr属电流驱动型器件，功率mosfet、igbt及pic为电压驱动型器件。在直接用于处理电能的主电路中，实现电能变换和控制的电子器件称为电力电子器件。电力电子器件之所以和“电力”二字相连，是因为它主要应用于电气工程和电力系统，其作用是根据负载的特殊要求，对市电、强电进行各种形式的变换，使电气设备得到最佳的电能供给，从而使电气设备和电力系统实现高效、安全、经济的运行。目前的电力电子器件主要指的是电力半导体器件，与普通半导体器件一样，电力半导体器件所采用的主要材料仍然是硅。1电力电子器件的一般特征（1）处理电功率的能力大（2）工作在开关状态（3）需要由信息电子电路来控制（4）需要安装散热器2电力电子器件的分类2.1按器件被控程度分类第1页共6页按照器件控制信号的控制程度，电力电子器件可分为以下三类：（1）不可控器件。这类器件一般为两端器件，一端是阳极，另一端是阴极。与电子电路中的二极管一样，具有单向导电性。其开关操作仅取决于其在主电路中施加在阳、阴极间的电压和流过它的电流，正向电压使其导通，负向电压使其关断，流过它的电流是单方向的。不可控器件不能用控制信号来控制电流的通断，因此不需要驱动电路。这类器件就是功率二极管（powerdiode）。（2）半控型器件。这类器件是三端器件，除阳极和阴极外，还增加了一个控制门极。半控型器件也具有单向导电性，但开通不仅需在其阳、阴极间施加正向电压，而且还必须在门极和阴极间施加正向控制电压。门极和阴极间的控制电压仅控制其开通而不能控制其关断，器件的关断是由其在主电路中承受的电压和电流决定的。这类半控型器件是指晶闸管（thyris-tor）及其大部分派生器件。（3）全控型器件。这类器件也是带有控制端的三端器件，其控制端不仅可以控制其开通，还能控制其关断。这类器件很多，包括门极关断晶闸管（gto）、功率晶体管（gtr）、功率场效应晶体管（功率mos-fet）、绝缘栅双极晶体管（igbt）。目前常用的是功率mosfet和igbt。2.2按控制信号的性质分类按照控制信号的性质，电力电子器件可分为以下两类：（1）电流驱动型器件。驱动信号加在器件控制端和公共端之间，通过从控制端注入或抽出电流来实现器件的导通或者关断的控制，这类电力电子器件称为电流驱动型器件或称为电流控制型器件。（2）电压驱动型器件。通过施加在控制端和公共端之间的电压信号来实现器件的导通或者关断的控制，这类电力电子器件称为电压驱动型器件或称为电压控制型器件。2.3按参与导电的情况分类按照器件内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为三类：（1）由一种载流子参与导电的器件称为单极型器件；第2页共6页（2）由电子和空穴两种载流子参与导电的器件称为双极型器件；（3）由单极型器件和双极型器件集成混合而成的器件称为复合型器件。典型电力电子器件的分类和用途见表1。3电力电子器件的发展历程电力电子器件的发展，可分为以下四个阶段：第一阶段是以整流管、晶闸管为代表的发展阶段。这一阶段的电力电子器件在低频、大功率变流领域中的应用占有优势，取代了早先的汞弧整流器。1947年美国著名的贝尔实验室发明了晶体...
