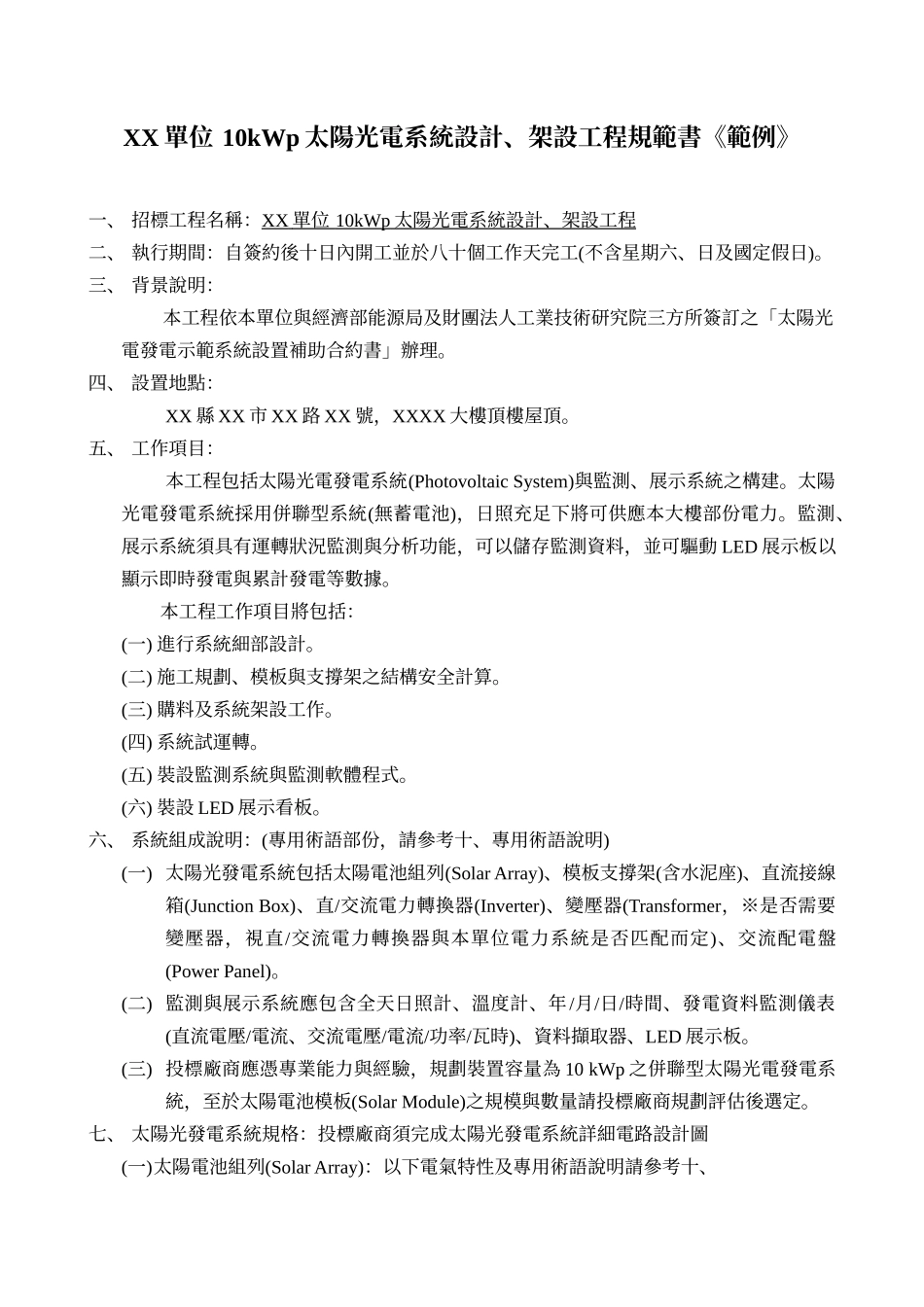

xx单位10kwp太阳光电系统设计、架设工程规范书《范例》_第1页
1/9

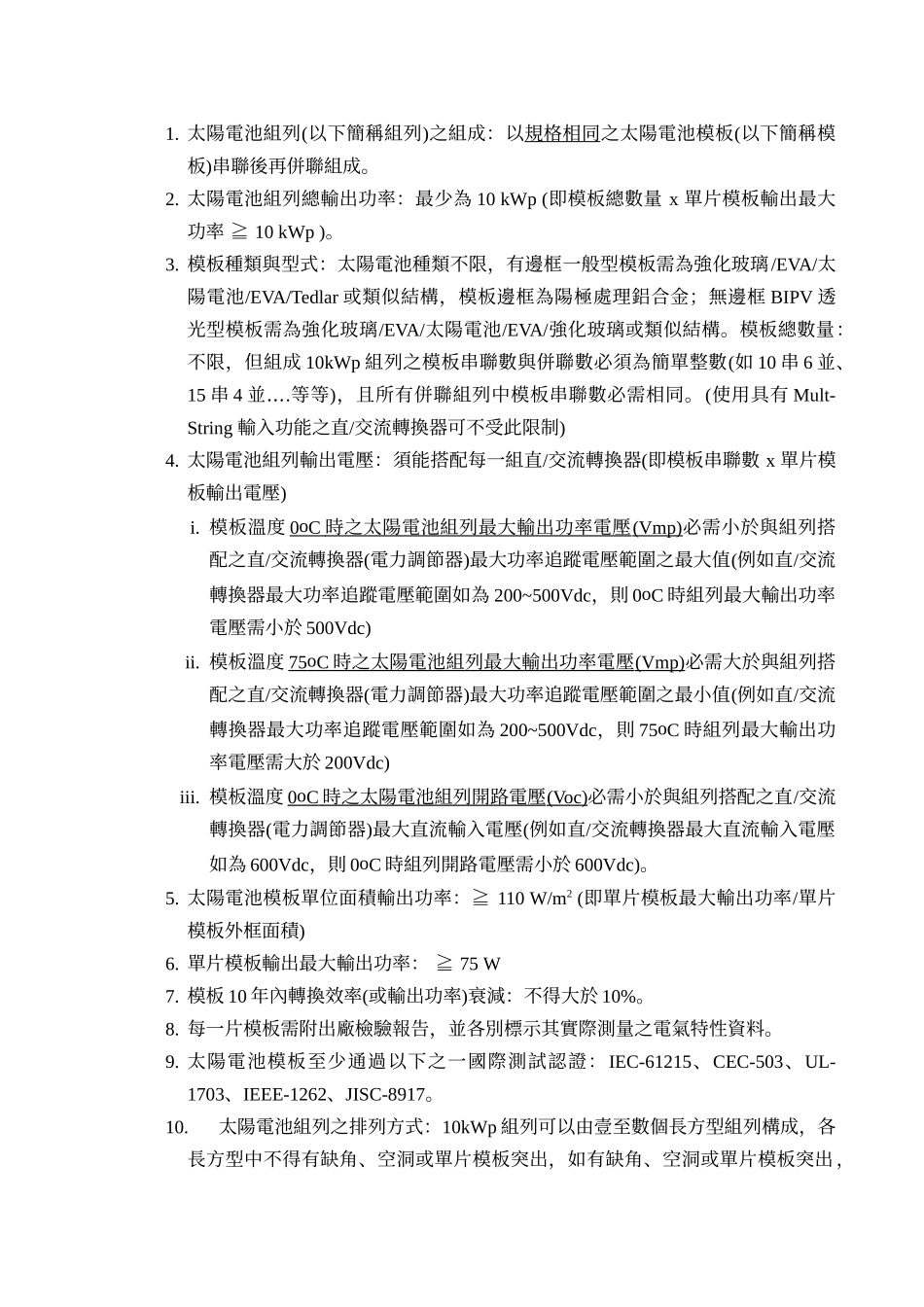

xx单位10kwp太阳光电系统设计、架设工程规范书《范例》_第2页
2/9

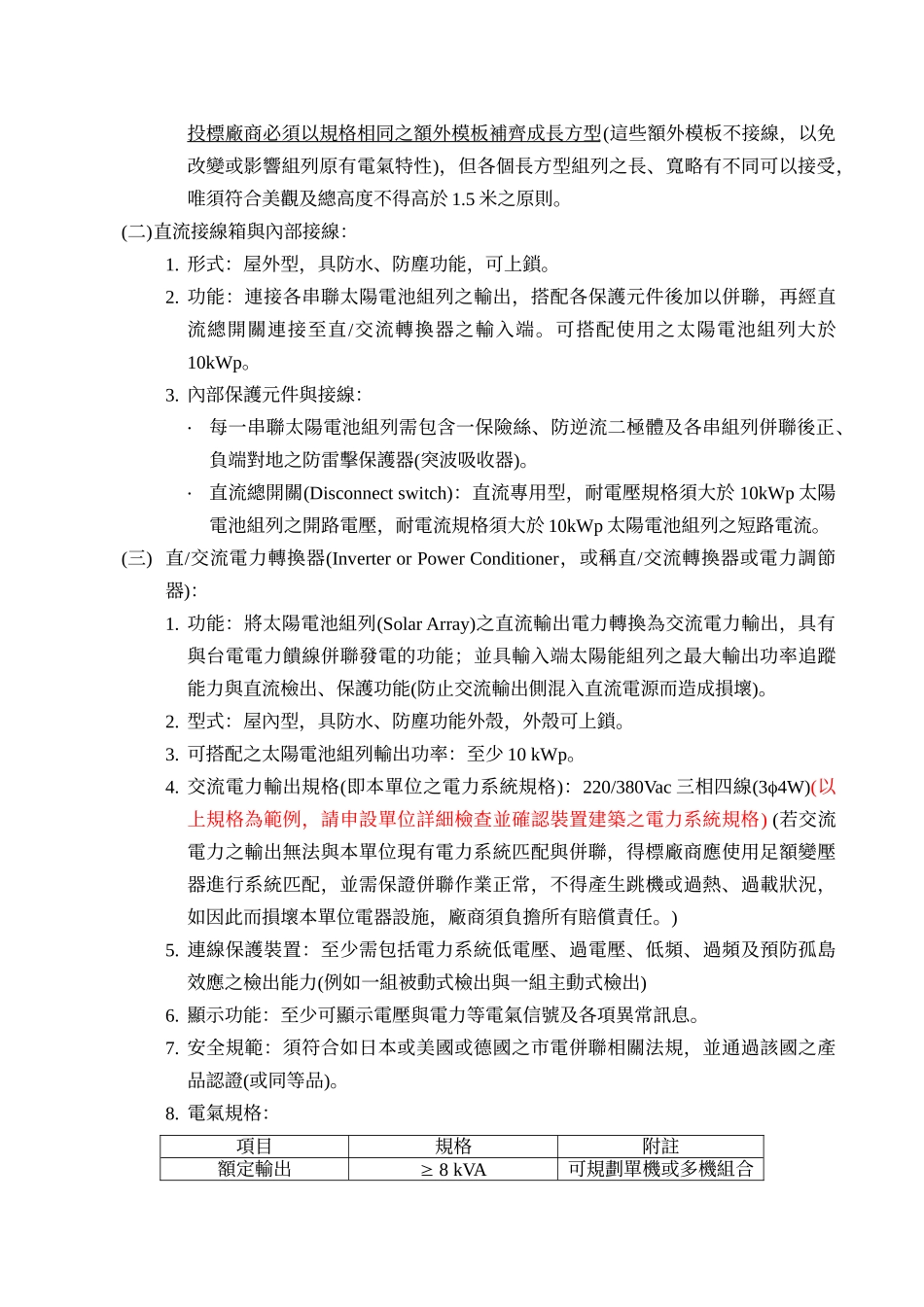

xx单位10kwp太阳光电系统设计、架设工程规范书《范例》_第3页
3/9
XX 單位 10kWp 太陽光電系統設計、架設工程規範書《範例》 一、 招標工程名稱:XX 單位 10kWp 太陽光電系統設計、架設工程 二、 執行期間:自簽約後十日內開工並於八十個工作天完工(不含星期六、日及國定假日)。 三、 背景說明:本工程依本單位與經濟部能源局及財團法人工業技術研究院三方所簽訂之「太陽光電發電示範系統設置補助合約書」辦理。 四、 設置地點:XX 縣 XX 市 XX 路 XX 號,XXXX 大樓頂樓屋頂。 五、 工作項目:本工程包括太陽光電發電系統(Photovoltaic System)與監測、展示系統之構建。太陽光電發電系統採用併聯型系統(無蓄電池),日照充足下將可供應本大樓部份電力。監測、展示系統須具有運轉狀況監測與分析功能,可以儲存監測資料,並可驅動 LED 展示板以顯示即時發電與累計發電等數據。本工程工作項目將包括:(一) 進行系統細部設計。(二) 施工規劃、模板與支撐架之結構安全計算。(三) 購料及系統架設工作。(四) 系統試運轉。(五) 裝設監測系統與監測軟體程式。(六) 裝設 LED 展示看板。 六、 系統組成說明:(專用術語部份,請參考十、專用術語說明)(一) 太陽光發電系統包括太陽電池組列(Solar Array)、模板支撐架(含水泥座)、直流接線箱(Junction Box)、直/交流電力轉換器(Inverter)、變壓器(Transformer,※是否需要變壓器,視直/交流電力轉換器與本單位電力系統是否匹配而定)、交流配電盤(Power Panel)。(二) 監測與展示系統應包含全天日照計、溫度計、年/月/日/時間、發電資料監測儀表(直流電壓/電流、交流電壓/電流/功率/瓦時)、資料擷取器、LED 展示板。(三) 投標廠商應憑專業能力與經驗,規劃裝置容量為 10 kWp 之併聯型太陽光電發電系統,至於太陽電池模板(Solar Module)之規模與數量請投標廠商規劃評估後選定。 七、 太陽光發電系統規格:投標廠商須完成太陽光發電系統詳細電路設計圖(一)太陽電池組列(Solar Array):以下電氣特性及專用術語說明請參考十、1. 太陽電池組列(以下簡稱組列)之組成:以規格相同之太陽電池模板(以下簡稱模板)串聯後再併聯組成。2. 太陽電池組列總輸出功率:最少為 10 kWp ( 即模板總數量 x 單片模板輸出最大 功率 ≧ 10 kWp )。3. 模板種類與型式:太陽電池種類不限,有邊框一般型模板需為強化玻璃/EVA/太陽電池/EVA/Tedlar 或類似結構,模板邊框為陽極處理鋁合金;無邊框 BIPV 透光型模板需為強化玻璃/EVA/太陽電池/...
