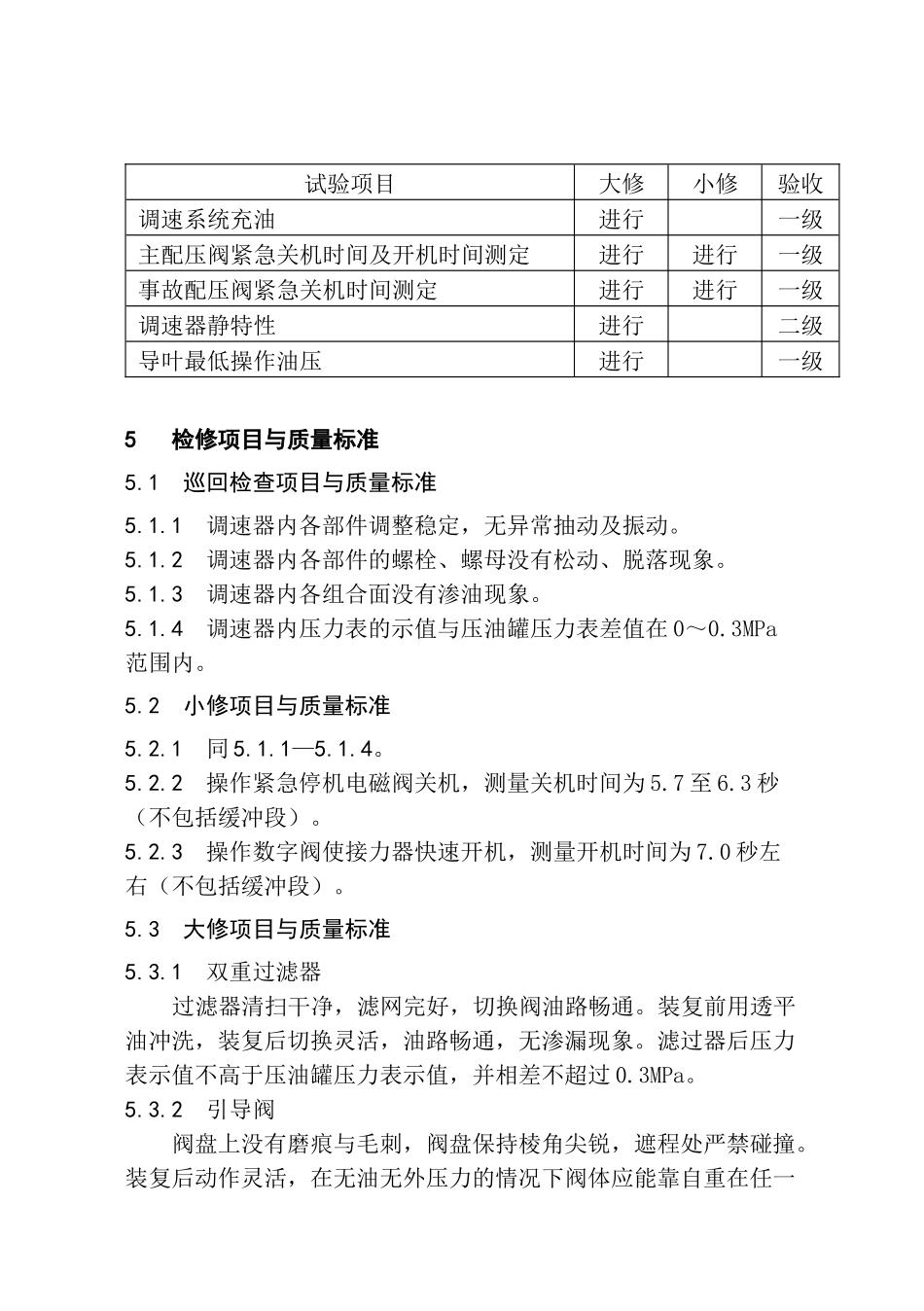

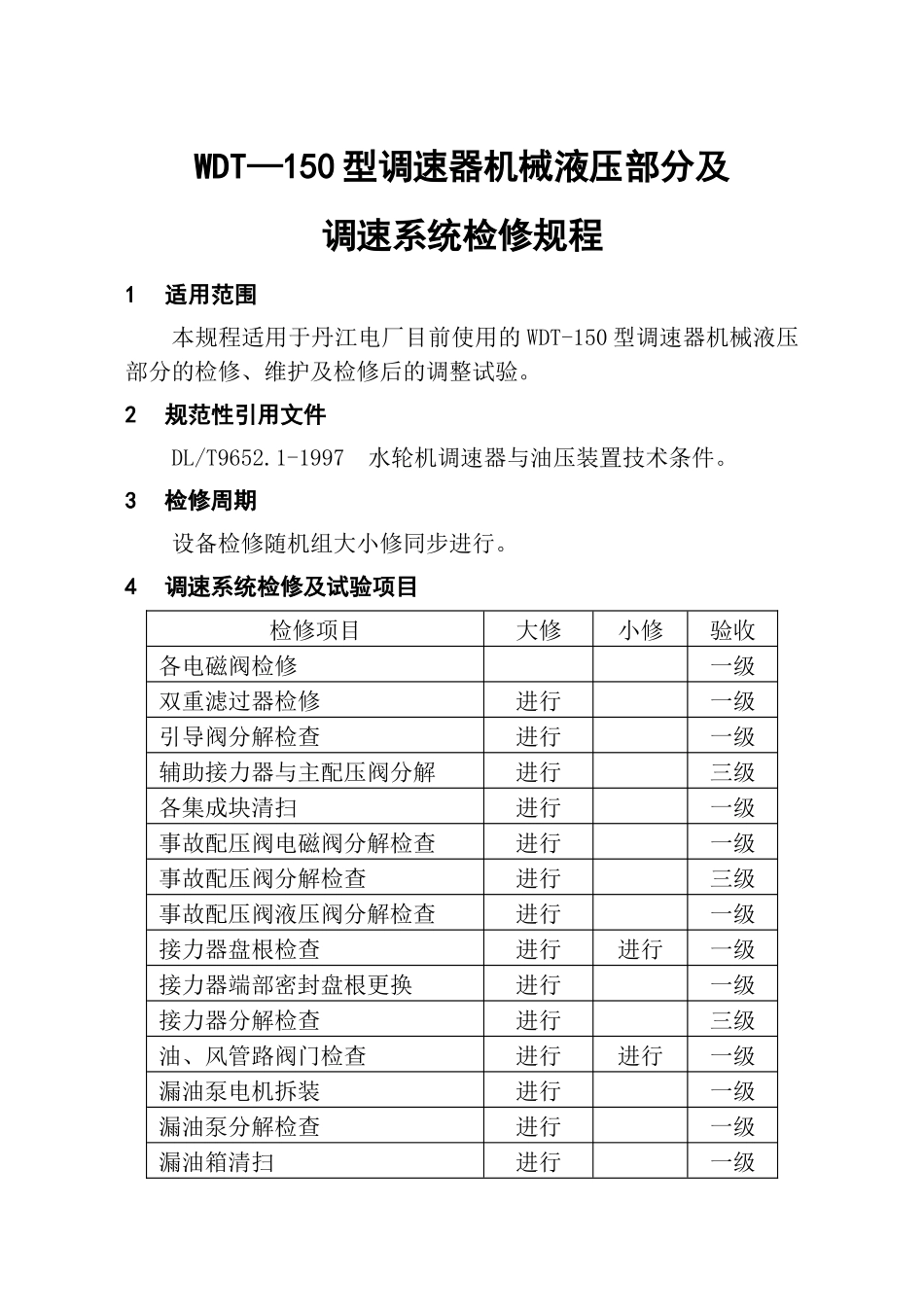

WDT—150 型调速器机械液压部分及调速系统检修规程1适用范围本规程适用于丹江电厂目前使用的 WDT-150 型调速器机械液压部分的检修、维护及检修后的调整试验。2规范性引用文件DL/T9652.1-1997 水轮机调速器与油压装置技术条件。3检修周期设备检修随机组大小修同步进行。4调速系统检修及试验项目检修项目大修小修验收各电磁阀检修一级双重滤过器检修进行一级引导阀分解检查进行一级辅助接力器与主配压阀分解进行三级各集成块清扫进行一级事故配压阀电磁阀分解检查进行一级事故配压阀分解检查进行三级事故配压阀液压阀分解检查进行一级接力器盘根检查进行进行一级接力器端部密封盘根更换进行一级接力器分解检查进行三级油、风管路阀门检查进行进行一级漏油泵电机拆装进行一级漏油泵分解检查进行一级漏油箱清扫进行一级试验项目大修小修验收调速系统充油进行一级主配压阀紧急关机时间及开机时间测定进行进行一级事故配压阀紧急关机时间测定进行进行一级调速器静特性进行二级导叶最低操作油压进行一级5 检修项目与质量标准5.1 巡回检查项目与质量标准5.1.1 调速器内各部件调整稳定，无异常抽动及振动。5.1.2 调速器内各部件的螺栓、螺母没有松动、脱落现象。5.1.3 调速器内各组合面没有渗油现象。5.1.4 调速器内压力表的示值与压油罐压力表差值在 0～0.3MPa范围内。5.2 小修项目与质量标准5.2.1 同 5.1.1—5.1.4。5.2.2 操作紧急停机电磁阀关机，测量关机时间为 5.7 至 6.3 秒（不包括缓冲段）。5.2.3 操作数字阀使接力器快速开机，测量开机时间为 7.0 秒左右（不包括缓冲段）。5.3 大修项目与质量标准5.3.1 双重过滤器 过滤器清扫干净，滤网完好，切换阀油路畅通。装复前用透平油冲洗，装复后切换灵活，油路畅通，无渗漏现象。滤过器后压力表示值不高于压油罐压力表示值，并相差不超过 0.3MPa。5.3.2 引导阀 阀盘上没有磨痕与毛刺，阀盘保持棱角尖锐，遮程处严禁碰撞。装复后动作灵活，在无油无外压力的情况下阀体应能靠自重在任一方位自由落下。5.3.3 辅助接力器与主配压阀阀盘上没有磨痕与毛刺，阀盘保持棱角尖锐，遮程处严禁碰撞。装复后动作灵活，在无油无外压力的情况下应能靠自重在任一方位自由落下。5.3.4 各操作阀按下操作键动作灵活，装复后无渗漏油现象。5.3.5 各块式结构油路畅通，清扫干净。6 调速器机械柜内各部件检修6.1 通知电气检修人员拆除各操作阀的电气连接线。6.2 拆除集成块上两根排油管，手自...
