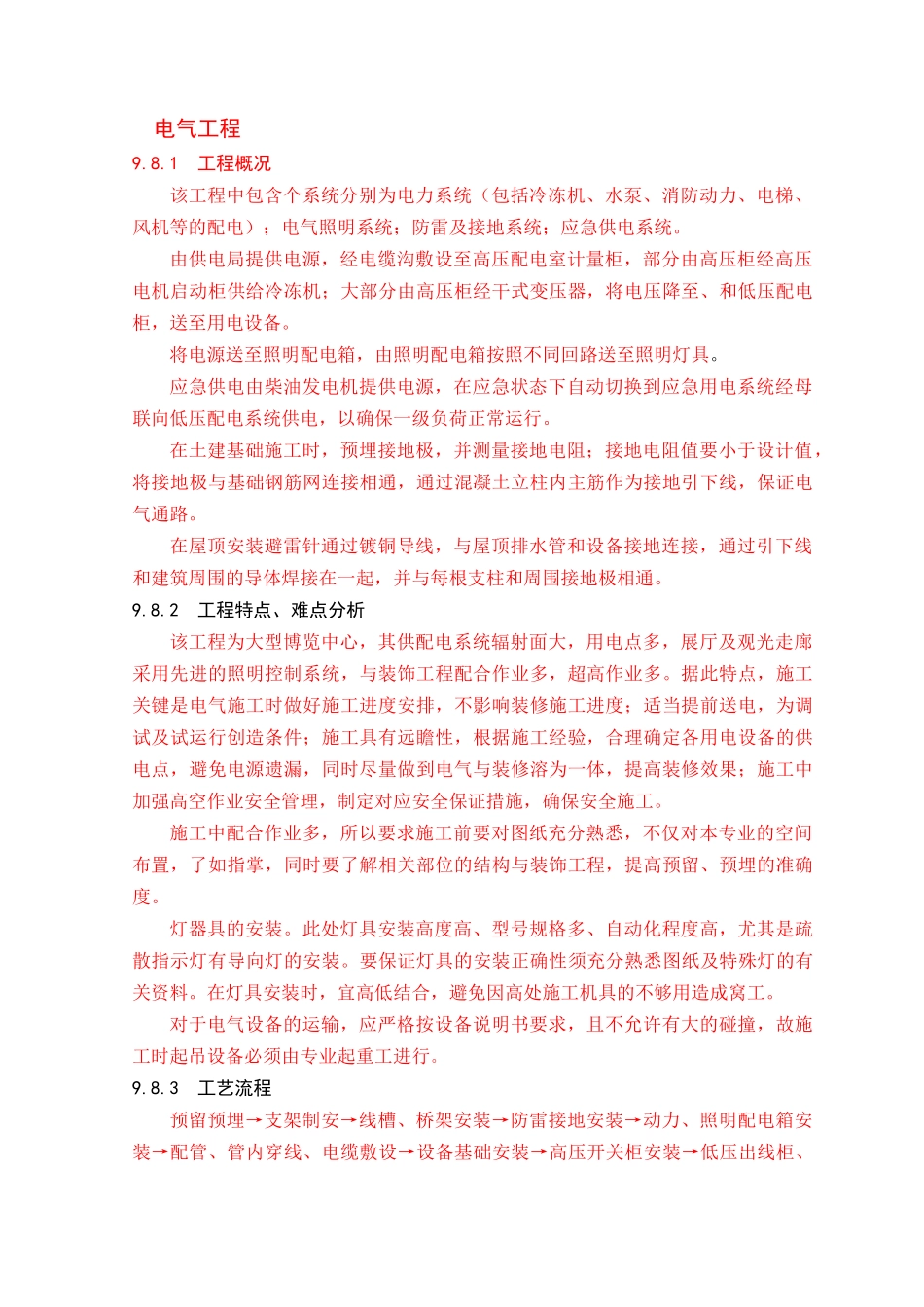

电气工程9.8.1 工程概况该工程中包含个系统分别为电力系统（包括冷冻机、水泵、消防动力、电梯、风机等的配电）；电气照明系统；防雷及接地系统；应急供电系统。由供电局提供电源，经电缆沟敷设至高压配电室计量柜，部分由高压柜经高压电机启动柜供给冷冻机；大部分由高压柜经干式变压器，将电压降至、和低压配电柜，送至用电设备。将电源送至照明配电箱，由照明配电箱按照不同回路送至照明灯具。应急供电由柴油发电机提供电源，在应急状态下自动切换到应急用电系统经母联向低压配电系统供电，以确保一级负荷正常运行。在土建基础施工时，预埋接地极，并测量接地电阻；接地电阻值要小于设计值，将接地极与基础钢筋网连接相通，通过混凝土立柱内主筋作为接地引下线，保证电气通路。在屋顶安装避雷针通过镀铜导线，与屋顶排水管和设备接地连接，通过引下线和建筑周围的导体焊接在一起，并与每根支柱和周围接地极相通。9.8.2 工程特点、难点分析该工程为大型博览中心，其供配电系统辐射面大，用电点多，展厅及观光走廊采用先进的照明控制系统，与装饰工程配合作业多，超高作业多。据此特点，施工关键是电气施工时做好施工进度安排，不影响装修施工进度；适当提前送电，为调试及试运行创造条件；施工具有远瞻性，根据施工经验，合理确定各用电设备的供电点，避免电源遗漏，同时尽量做到电气与装修溶为一体，提高装修效果；施工中加强高空作业安全管理，制定对应安全保证措施，确保安全施工。施工中配合作业多，所以要求施工前要对图纸充分熟悉，不仅对本专业的空间布置，了如指掌，同时要了解相关部位的结构与装饰工程，提高预留、预埋的准确度。灯器具的安装。此处灯具安装高度高、型号规格多、自动化程度高，尤其是疏散指示灯有导向灯的安装。要保证灯具的安装正确性须充分熟悉图纸及特殊灯的有关资料。在灯具安装时，宜高低结合，避免因高处施工机具的不够用造成窝工。对于电气设备的运输，应严格按设备说明书要求，且不允许有大的碰撞，故施工时起吊设备必须由专业起重工进行。9.8.3 工艺流程预留预埋→支架制安→线槽、桥架安装→防雷接地安装→动力、照明配电箱安装→配管、管内穿线、电缆敷设→设备基础安装→高压开关柜安装→低压出线柜、变压器安装（高压电机启动柜）→低压配电屏、电容器屏安装→用电设备的电气安装→各层照明、插座等的安装→变配电工程系统调试、验收、开通→动力系统单机试运行、验收、开通→照明系统调试、开通→竣工...
