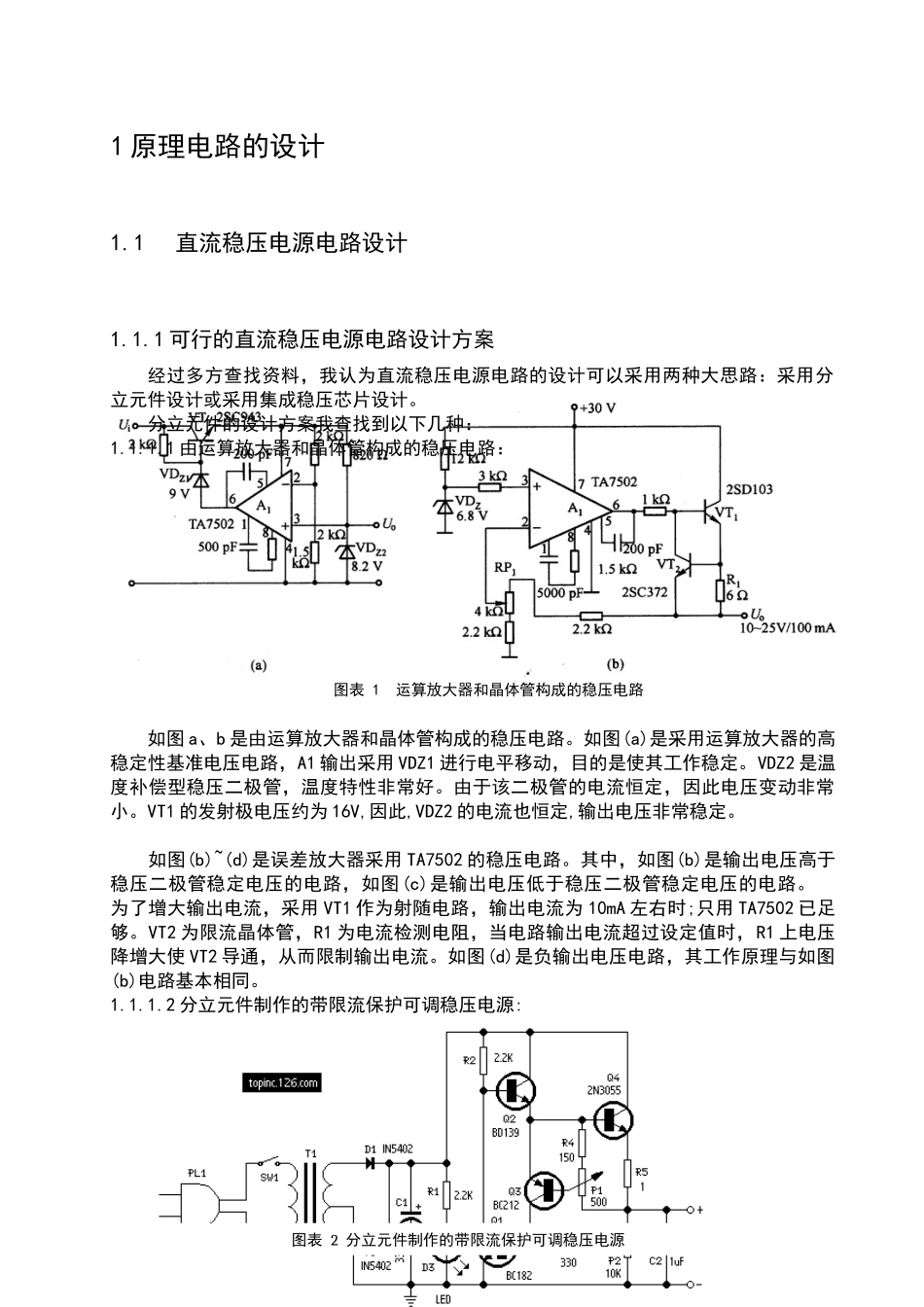

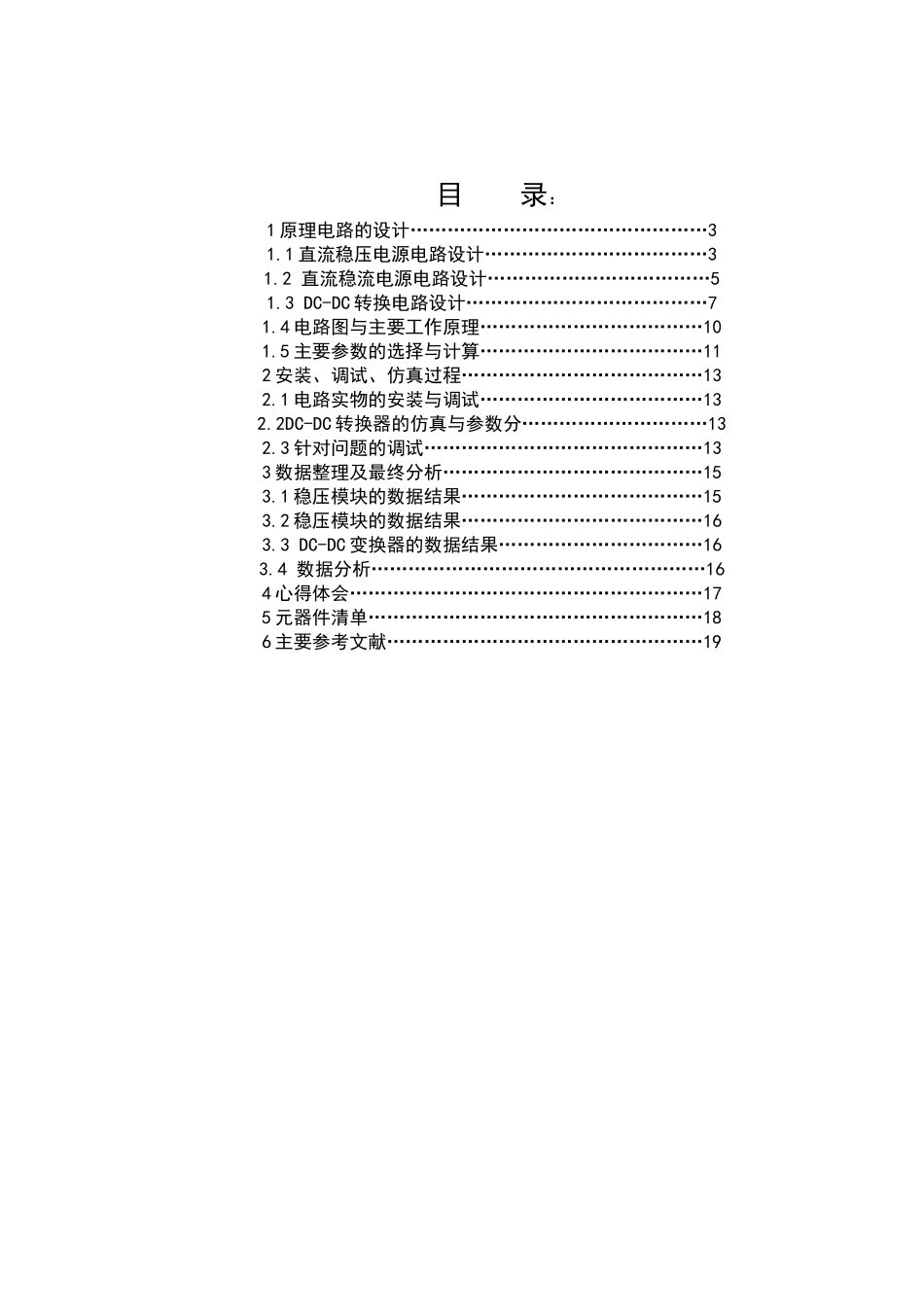

直流稳定电源摘 要：随着现代科技的不断发展，各种各样的电气、电子设备已经广泛的应用于日常工作、科研、学习等各个方面。电源作为电气、电子设备必不可少的能源供应部件，需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。本设计分别用 LM317 三端稳压芯片稳压电路，LM317 三端稳压芯片稳流电路和反馈式逆变电路设计直流稳压电源，直流稳流电源和 DC-DC 变换器。通过相关知识计算出各电路中各个器件的参数，使电路性能达到设计要求中的电压调整率，电流调整率，负载调整率，纹波电压等各项指标。关键词：电源；LM317 三端稳压芯片稳压电路；LM317 三端稳压芯片稳流电路；反馈式逆变电路目 录：1 原理电路的设计…………………………………………31.1 直流稳压电源电路设计………………………………31.2 直流稳流电源电路设计………………………………51.3 DC-DC 转换电路设计…………………………………71.4 电路图与主要工作原理………………………………101.5 主要参数的选择与计算………………………………112 安装、调试、仿真过程…………………………………132.1 电路实物的安装与调试………………………………132.2DC-DC 转换器的仿真与参数分…………………………132.3 针对问题的调试………………………………………133 数据整理及最终分析……………………………………153.1 稳压模块的数据结果…………………………………153.2 稳压模块的数据结果…………………………………163.3 DC-DC 变换器的数据结果……………………………163.4 数据分析………………………………………………164 心得体会…………………………………………………175 元器件清单………………………………………………186 主要参考文献……………………………………………191 原理电路的设计1.1直流稳压电源电路设计1.1.1 可行的直流稳压电源电路设计方案经过多方查找资料，我认为直流稳压电源电路的设计可以采用两种大思路：采用分立元件设计或采用集成稳压芯片设计。分立元件的设计方案我查找到以下几种：1.1.1.1 由运算放大器和晶体管构成的稳压电路：图表 1 运算放大器和晶体管构成的稳压电路如图 a、b 是由运算放大器和晶体管构成的稳压电路。如图(a)是采用运算放大器的高稳定性基准电压电路，A1 输出...
