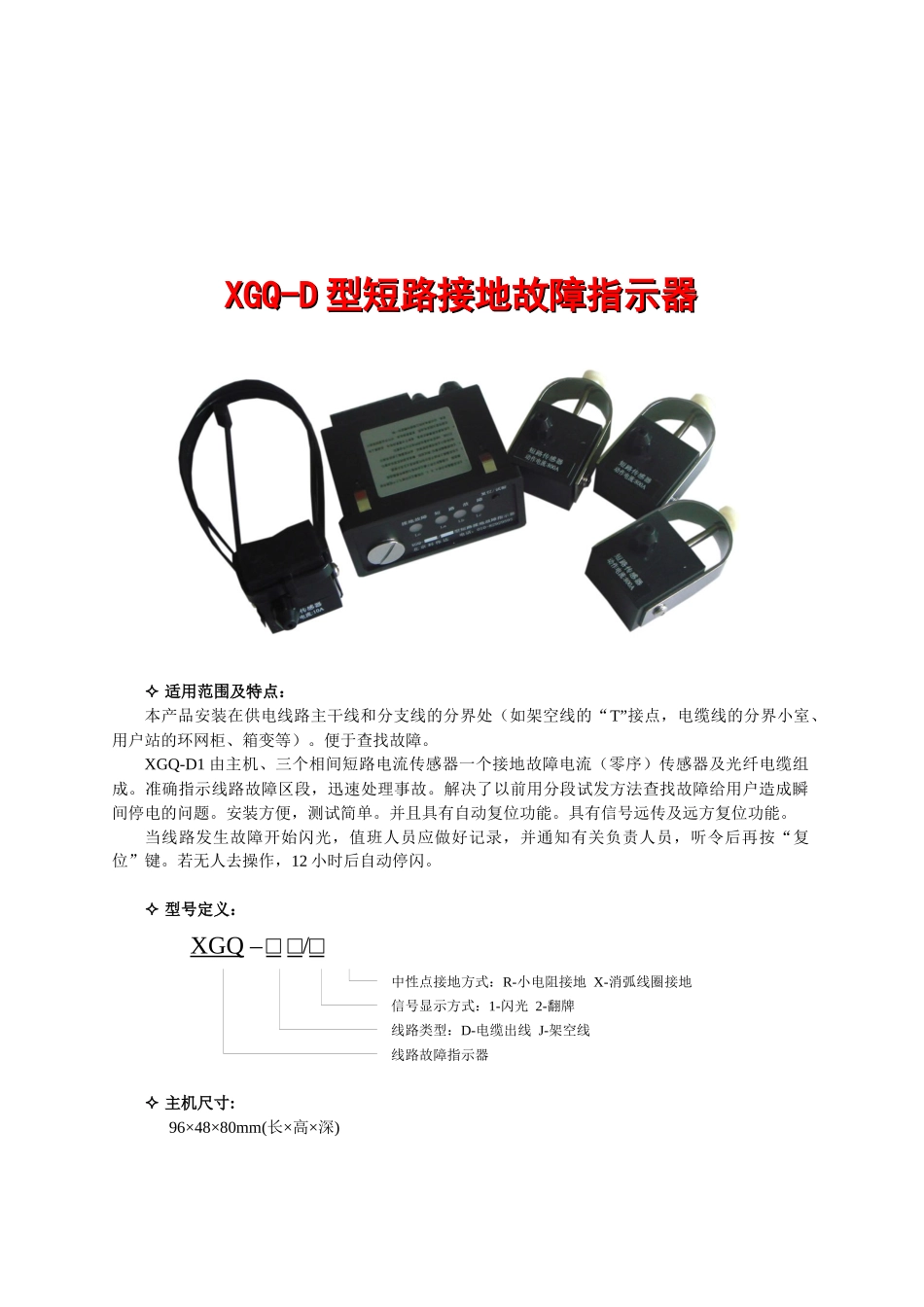

XGQ-D型短路接地故障指示器_第1页
1/2

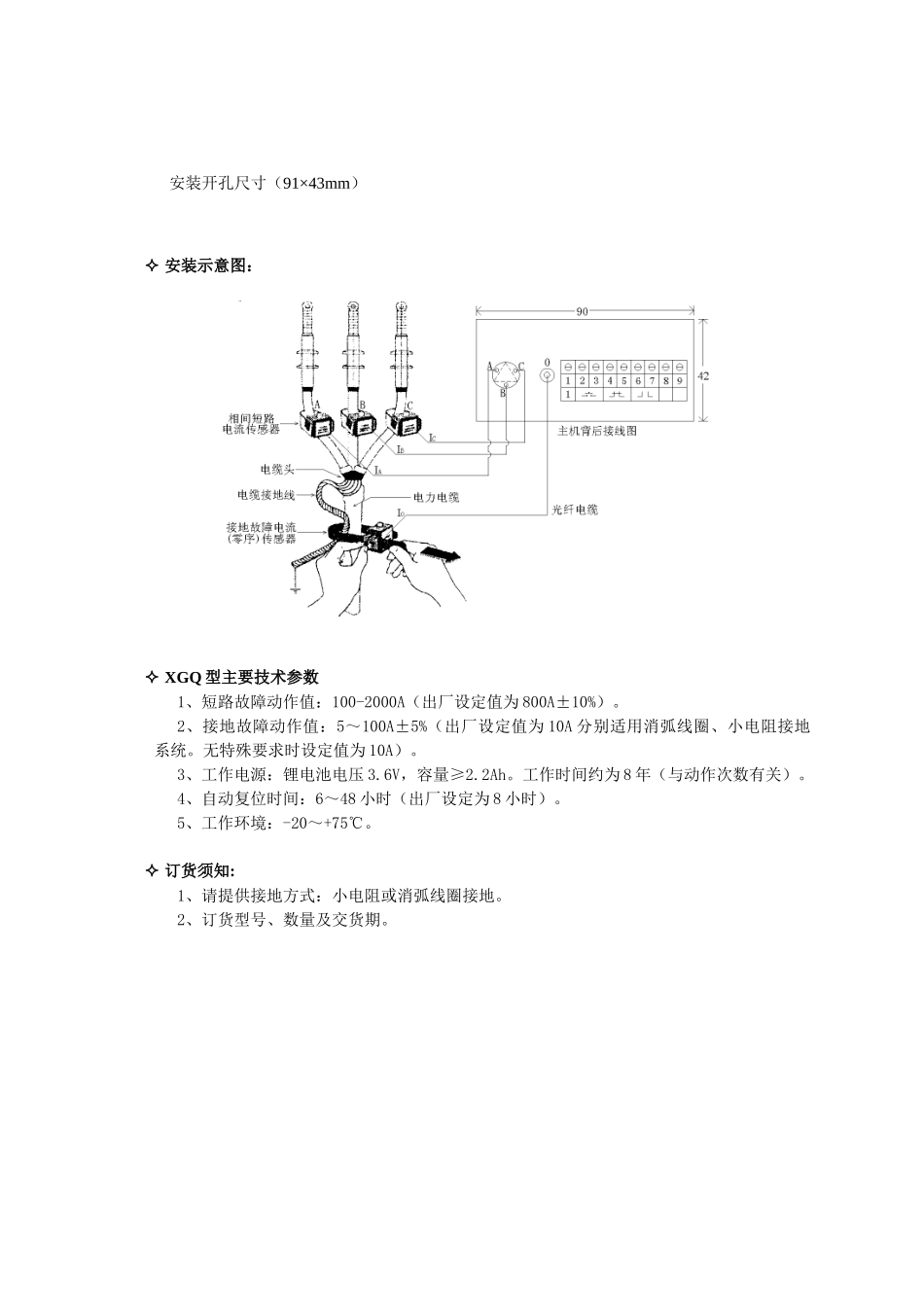

XGQ-D型短路接地故障指示器_第2页
2/2
XGQ-DXGQ-D 型短路接地故障指示器型短路接地故障指示器 适用范围及特点:本产品安装在供电线路主干线和分支线的分界处(如架空线的“T”接点,电缆线的分界小室、用户站的环网柜、箱变等)。便于查找故障。XGQ-D1 由主机、三个相间短路电流传感器一个接地故障电流(零序)传感器及光纤电缆组成。准确指示线路故障区段,迅速处理事故。解决了以前用分段试发方法查找故障给用户造成瞬间停电的问题。安装方便,测试简单。并且具有自动复位功能。具有信号远传及远方复位功能。当线路发生故障开始闪光,值班人员应做好记录,并通知有关负责人员,听令后再按“复位”键。若无人去操作,12 小时后自动停闪。 型号定义:XGQ – □ □/□中性点接地方式:R-小电阻接地 X-消弧线圈接地信号显示方式:1-闪光 2-翻牌线路类型:D-电缆出线 J-架空线线路故障指示器 主机尺寸:96×48×80mm(长×高×深)安装开孔尺寸(91×43mm) 安装示意图:  XGQ 型主要技术参数1、短路故障动作值:100-2000A(出厂设定值为 800A±10%)。2、接地故障动作值:5~100A±5%(出厂设定值为 10A 分别适用消弧线圈、小电阻接地系统。无特殊要求时设定值为 10A)。3、工作电源:锂电池电压 3.6V,容量≥2.2Ah。工作时间约为 8 年(与动作次数有关)。4、自动复位时间:6~48 小时(出厂设定为 8 小时)。5、工作环境:-20~+75℃。 订货须知:1、请提供接地方式:小电阻或消弧线圈接地。2、订货型号、数量及交货期。
