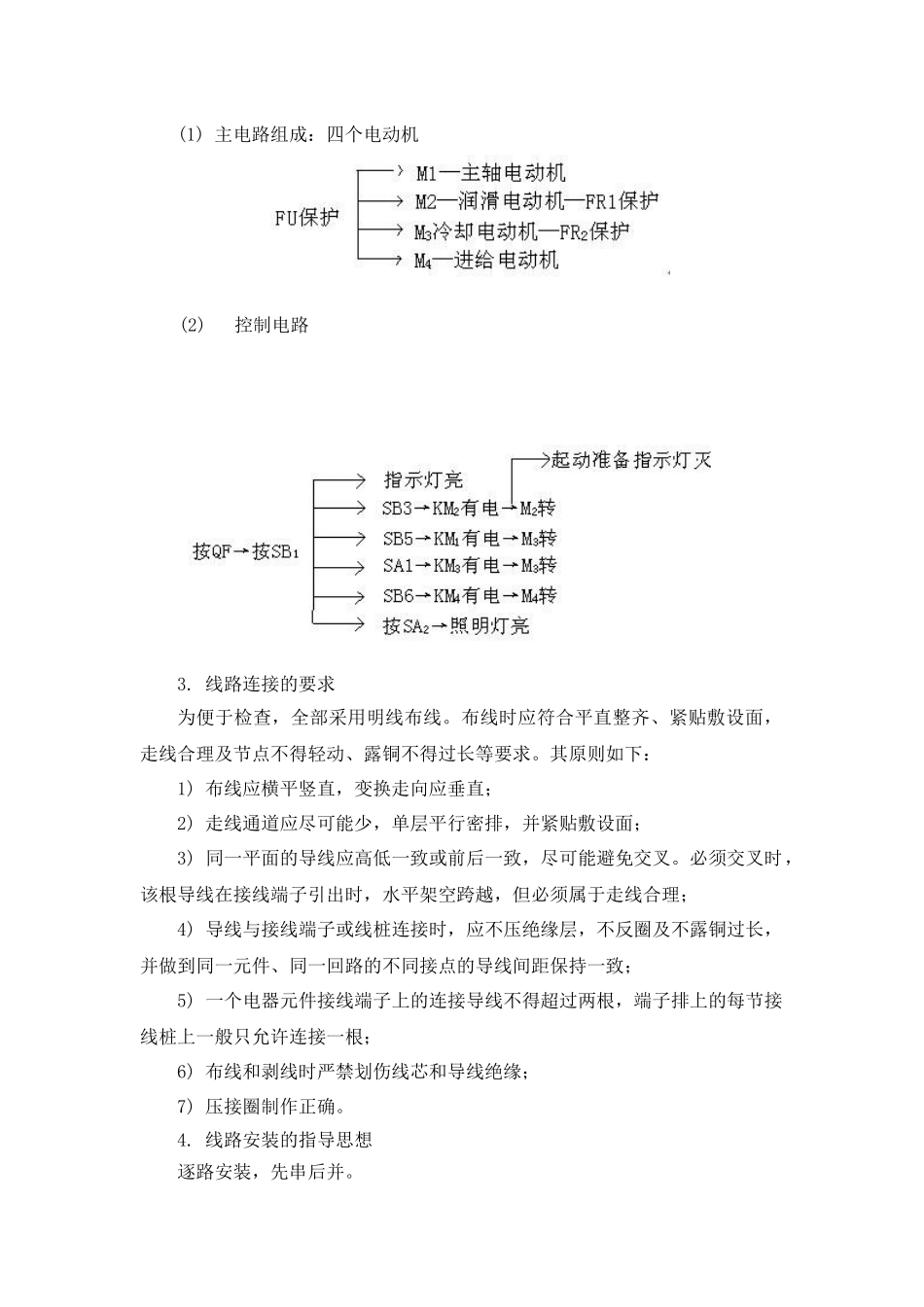

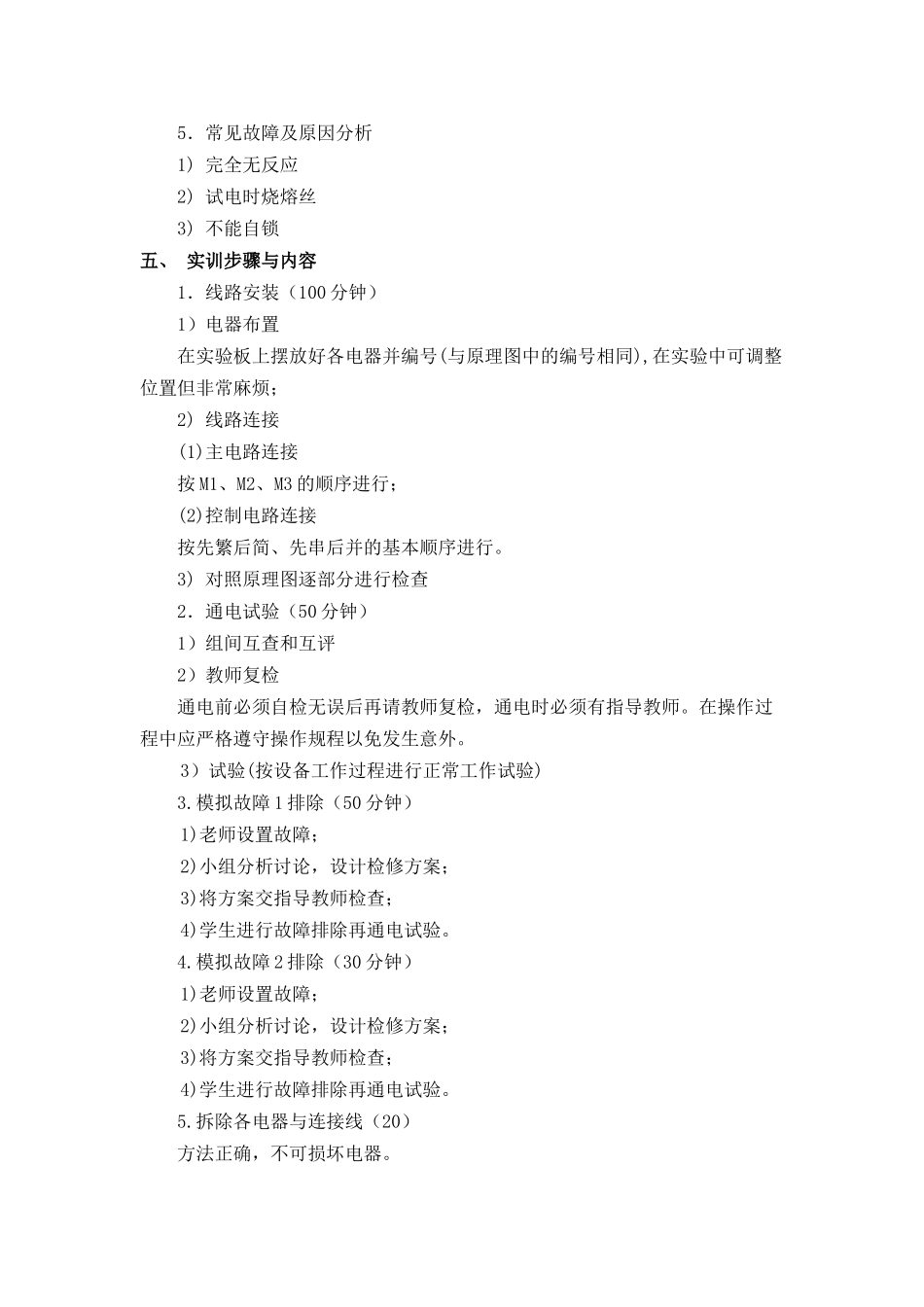

实训九 CA6140 车床电气控制线路安装与模拟故障排除一、实训目的1．通过线路安装练习熟悉低压多种电器的结构和工作特点，熟悉低压电器的安装要求和安装方法，熟悉电气控制线路安装要求和安装方法，为故障电器的识别和电气控制线路检修打下基础；2．加深对 CA6140 车床电气控制工作原理的理解；3. 掌握电路故障分析的方法；4. 掌握电路故障检查的方法。二、 实训线路三、实训设备机床电气控制柜一套；电动机 3 台，连接线若干，万用表 1 只，试电笔 1 支四、实训准备（教师讲解，100 分钟） 1．低压电器相关知识回顾；2. 讲述电路原理(1) 主电路组成：四个电动机 (2) 控制电路3. 线路连接的要求为便于检查，全部采用明线布线。布线时应符合平直整齐、紧贴敷设面，走线合理及节点不得轻动、露铜不得过长等要求。其原则如下：1) 布线应横平竖直，变换走向应垂直；2) 走线通道应尽可能少，单层平行密排，并紧贴敷设面；3) 同一平面的导线应高低一致或前后一致，尽可能避免交叉。必须交叉时，该根导线在接线端子引出时，水平架空跨越，但必须属于走线合理；4) 导线与接线端子或线桩连接时，应不压绝缘层，不反圈及不露铜过长，并做到同一元件、同一回路的不同接点的导线间距保持一致；5) 一个电器元件接线端子上的连接导线不得超过两根，端子排上的每节接线桩上一般只允许连接一根；6) 布线和剥线时严禁划伤线芯和导线绝缘；7) 压接圈制作正确。4. 线路安装的指导思想逐路安装，先串后并。 5．常见故障及原因分析1) 完全无反应2) 试电时烧熔丝3) 不能自锁五、 实训步骤与内容1．线路安装（100 分钟）1）电器布置在实验板上摆放好各电器并编号(与原理图中的编号相同),在实验中可调整位置但非常麻烦；2) 线路连接(1)主电路连接按 M1、M2、M3 的顺序进行；(2)控制电路连接按先繁后简、先串后并的基本顺序进行。3) 对照原理图逐部分进行检查2．通电试验（50 分钟）1）组间互查和互评2）教师复检通电前必须自检无误后再请教师复检，通电时必须有指导教师。在操作过程中应严格遵守操作规程以免发生意外。3）试验(按设备工作过程进行正常工作试验)3.模拟故障 1 排除（50 分钟）1)老师设置故障；2)小组分析讨论，设计检修方案；3)将方案交指导教师检查；4)学生进行故障排除再通电试验。4.模拟故障 2 排除（30 分钟）1)老师设置故障；2)小组分析讨论，设计检修方案；3)将方案交指导教师检查；4)学生进行故障排除再...
