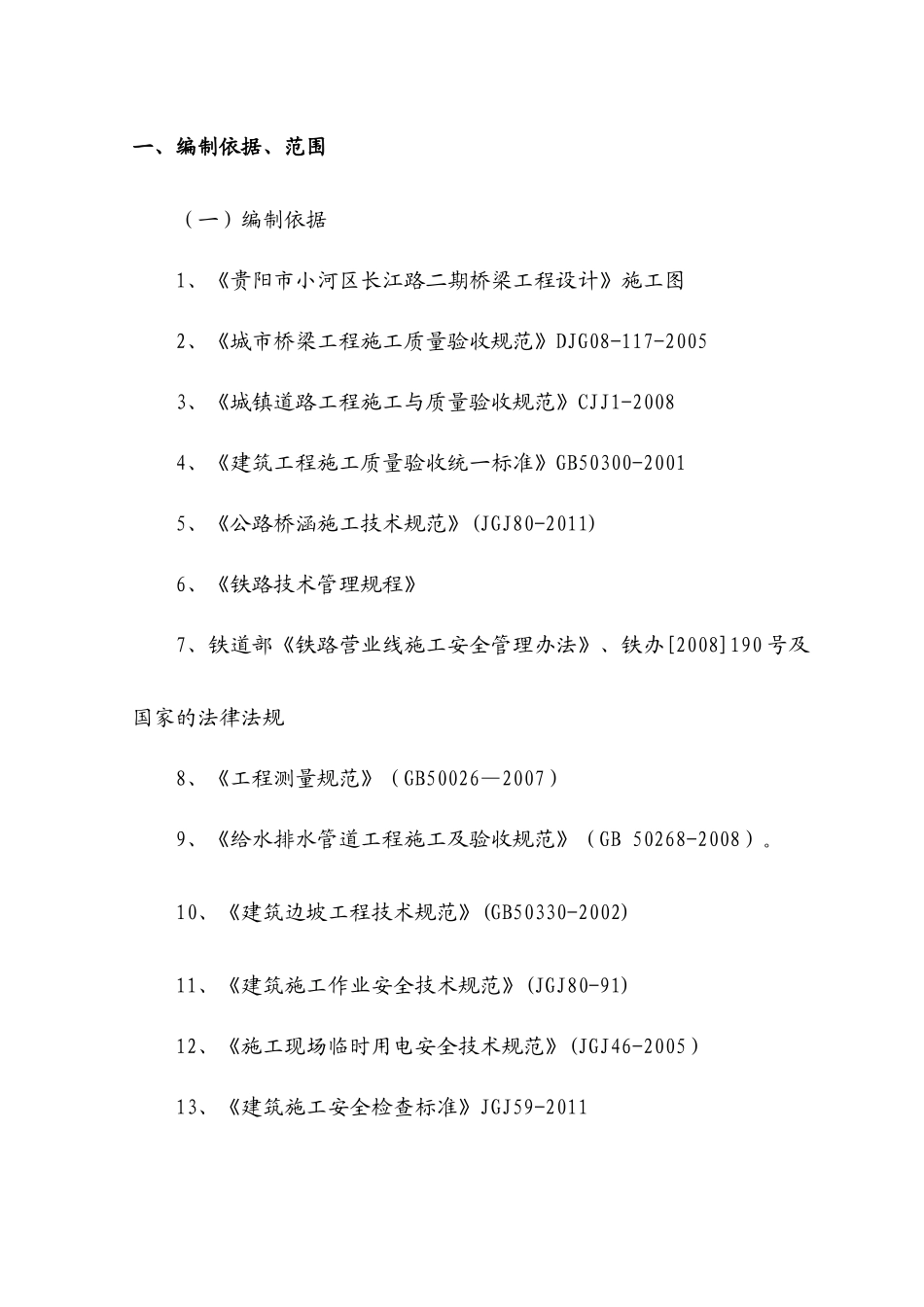

一、编制依据、范围（一）编制依据1、《贵阳市小河区长江路二期桥梁工程设计》施工图2、《城市桥梁工程施工质量验收规范》DJG08-117-20053、《城镇道路工程施工与质量验收规范》CJJ1-20084、《建筑工程施工质量验收统一标准》GB50300-20015、《公路桥涵施工技术规范》(JGJ80-2011)6、《铁路技术管理规程》7、铁道部《铁路营业线施工安全管理办法》、铁办[2008]190 号及国家的法律法规8、《工程测量规范》（GB50026—2007）9、《给水排水管道工程施工及验收规范》（GB 50268-2008）。10、《建筑边坡工程技术规范》(GB50330-2002)11、《建筑施工作业安全技术规范》(JGJ80-91)12、《施工现场临时用电安全技术规范》(JGJ46-2005）13、《建筑施工安全检查标准》JGJ59-201114、《建筑施工高处作业安全技术规范》JGJ 80－199115、《钢筋焊接及验收规程》JBJ18084； 16、《建设工程安全生产管理条例》17、《龙门吊安全操作规程》18、《架桥机安全操作规程》（二）编制范围本施工组织设计编制范围为《贵阳市小河区长江路二期桥梁工程》设计施工图内。包括 K1+440～K1+828 段的路基工程及 K1+828～K2+084 段的桥梁工程。二、工程概况（一）工程概况长江路二期桥梁工程位于贵阳市小河区中东部，呈东西走向。道路 起 点 接 长 江 路 已 建 二 期 K1+440 ， 起 点 坐 标 为 ：X=2936011.1195，Y=371584.7872，道路在 K1+828 后经过一低洼地段，在 K2+000 处上跨贵昆上行线，在 K2+056 处上跨贵昆 I 线（西 I 线），道路终点 K2+147.727 接规划桐荫路左幅 K3+705.576 处相交。本工程范围为长江路 K1+440 至 K2+147.727 段，其中 K1+440 至 K1+828 段为路基，K1+828 至 K2+147.727 为桥梁，道路终点与桐荫路相交。K1+952 长江路大桥在 K2+000 处上跨贵昆上行线，在 K2+056 处上跨贵昆Ⅰ线（西Ⅰ线），上跨贵昆上行线及贵昆Ⅰ线（西Ⅰ线）与大桥交角分别为 122°和 109°，桥梁位于直线段上，桥梁桥墩、台中心线与大桥轴线成 120°夹角。桥梁起点为 K1+827，终点桩号为 K2+084。桥梁全长 257 米，最大桥墩高为 13 米，最小墩高 2.5 米。上部结构采用8×30 米装配式预应力混凝土连续箱梁，全桥共两联；采用先简支后结构连续。分左右幅，各宽 16.0 米。下部为柱式桥墩，共有 7 个桥墩,2个桥台，基础采用钻孔灌注桩嵌岩基础。桥台均采用桩式桥台型式。（二）主要技术指标与工程数量⑴ 道路...
