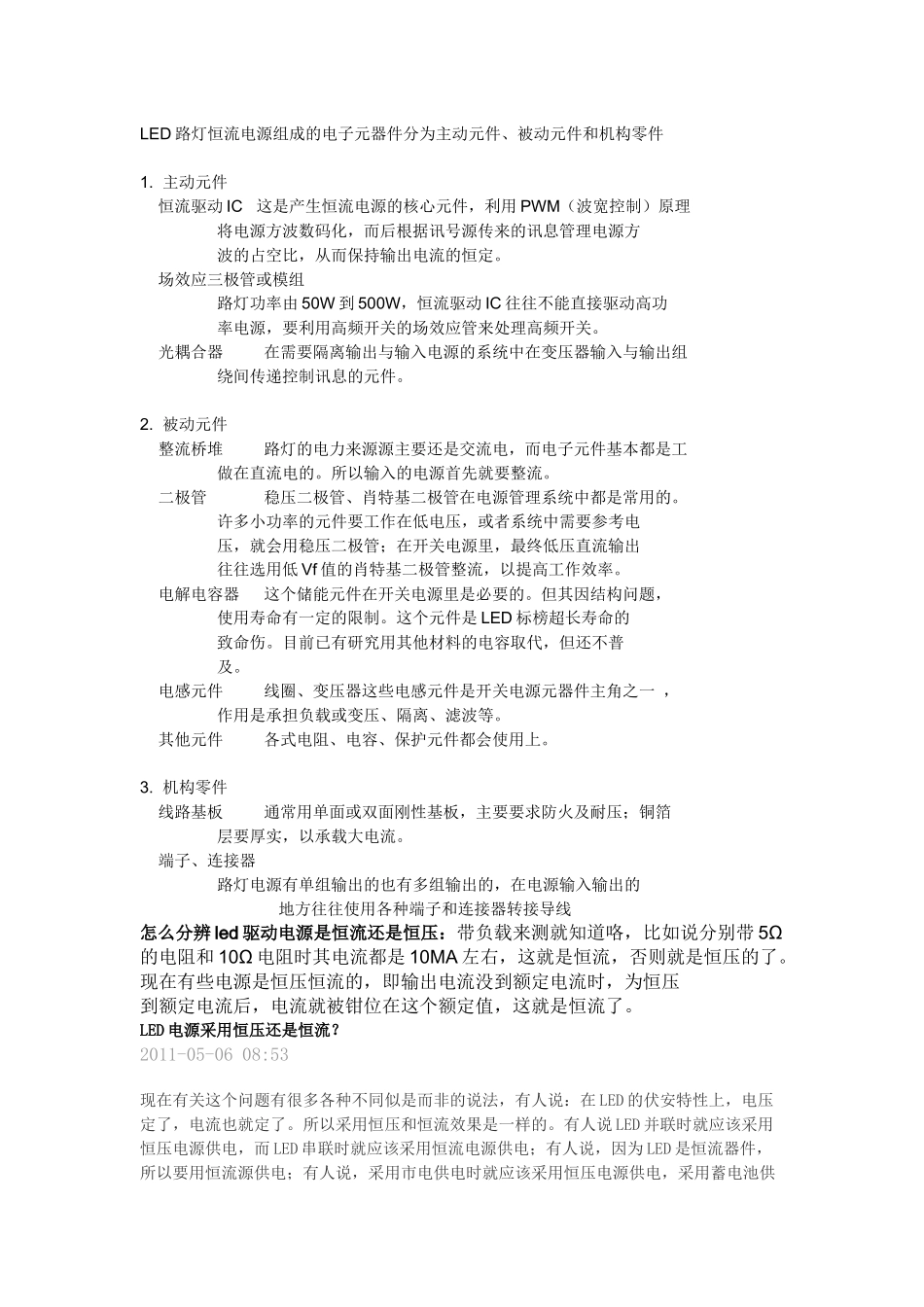

LED 路灯恒流电源组成的电子元器件分为主动元件、被动元件和机构零件1. 主动元件 恒流驱动 IC 这是产生恒流电源的核心元件，利用 PWM（波宽控制）原理 将电源方波数码化，而后根据讯号源传来的讯息管理电源方 波的占空比，从而保持输出电流的恒定。 场效应三极管或模组 路灯功率由 50W 到 500W，恒流驱动 IC 往往不能直接驱动高功 率电源，要利用高频开关的场效应管来处理高频开关。 光耦合器 在需要隔离输出与输入电源的系统中在变压器输入与输出组 绕间传递控制讯息的元件。2. 被动元件 整流桥堆 路灯的电力来源源主要还是交流电，而电子元件基本都是工 做在直流电的。所以输入的电源首先就要整流。 二极管 稳压二极管、肖特基二极管在电源管理系统中都是常用的。 许多小功率的元件要工作在低电压，或者系统中需要参考电 压，就会用稳压二极管；在开关电源里，最终低压直流输出 往往选用低 Vf 值的肖特基二极管整流，以提高工作效率。 电解电容器 这个储能元件在开关电源里是必要的。但其因结构问题， 使用寿命有一定的限制。这个元件是 LED 标榜超长寿命的 致命伤。目前已有研究用其他材料的电容取代，但还不普 及。 电感元件 线圈、变压器这些电感元件是开关电源元器件主角之一 ， 作用是承担负载或变压、隔离、滤波等。 其他元件 各式电阻、电容、保护元件都会使用上。3. 机构零件 线路基板 通常用单面或双面刚性基板，主要要求防火及耐压；铜箔 层要厚实，以承载大电流。 端子、连接器 路灯电源有单组输出的也有多组输出的，在电源输入输出的 地方往往使用各种端子和连接器转接导线怎么分辨 led 驱动电源是恒流还是恒压：带负载来测就知道咯，比如说分别带 5Ω的电阻和 10Ω 电阻时其电流都是 10MA 左右，这就是恒流，否则就是恒压的了。现在有些电源是恒压恒流的，即输出电流没到额定电流时，为恒压到额定电流后，电流就被钳位在这个额定值，这就是恒流了。LED 电源采用恒压还是恒流？ 2011-05-06 08:53现在有关这个问题有很多各种不同似是而非的说法，有人说：在 LED 的伏安特性上，电压定了，电流也就定了。所以采用恒压和恒流效果是一样的。有人说 LED 并联时就应该采用恒压电源供电，而 LED 串联时就应该采用恒流电源供电；有人说，因为 LED 是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电...
