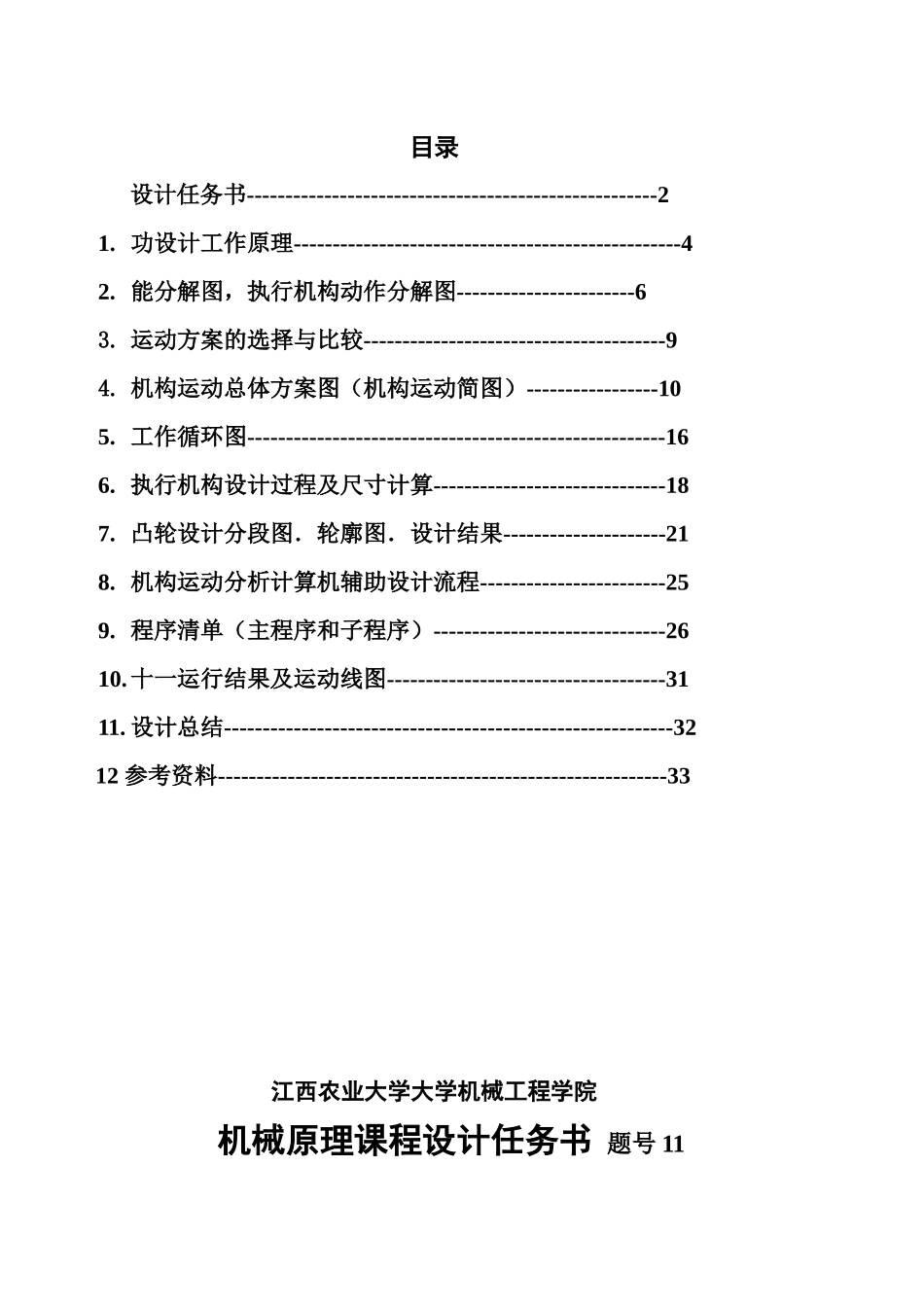

目录设计任务书-----------------------------------------------------21. 功设计工作原理--------------------------------------------------42. 能分解图，执行机构动作分解图-----------------------63. 运动方案的选择与比较---------------------------------------94. 机构运动总体方案图（机构运动简图）-----------------105. 工作循环图------------------------------------------------------166. 执行机构设计过程及尺寸计算------------------------------187. 凸轮设计分段图．轮廓图．设计结果---------------------218. 机构运动分析计算机辅助设计流程------------------------259. 程序清单（主程序和子程序）------------------------------2610. 十一运行结果及运动线图------------------------------------3111. 设计总结----------------------------------------------------------3212 参考资料----------------------------------------------------------33江西农业大学大学机械工程学院机械原理课程设计任务书 题号 11旋转型灌装机一、设计题目及原始数据设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口，应有定位装置。如图 1 中，工位 1：输入空瓶；工位2 ：灌装；工位 3：封口；工位 4：输出包装好的容器。该机采用电动机驱动，传动方式为机械传动。技术参数见下表。 旋转型灌装机技术参数表方案号转台直径 mm电动机转速r/min灌装速度 r/minA600144010B550144012C50096010二、设计方案提示1.采用灌瓶泵灌装流体，泵固定在某工位的上方。2.采用软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在）瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。3.此外，需要设计间歇传动机构，以实现工作转台间歇传动。为保证停歇可靠，还应有定位（锁紧）机构。间歇机构可采用槽轮机构、不完全齿轮机构等。定位（锁紧）机构可采用凸轮机构等。图 1 旋转型灌装机1234传送带固定工作台转台三、设计任务 1.旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构； 2.设计传动系统并确定其传动比分配，并在图纸上画出传动系统图；3.图纸上画出旋转型灌装...
