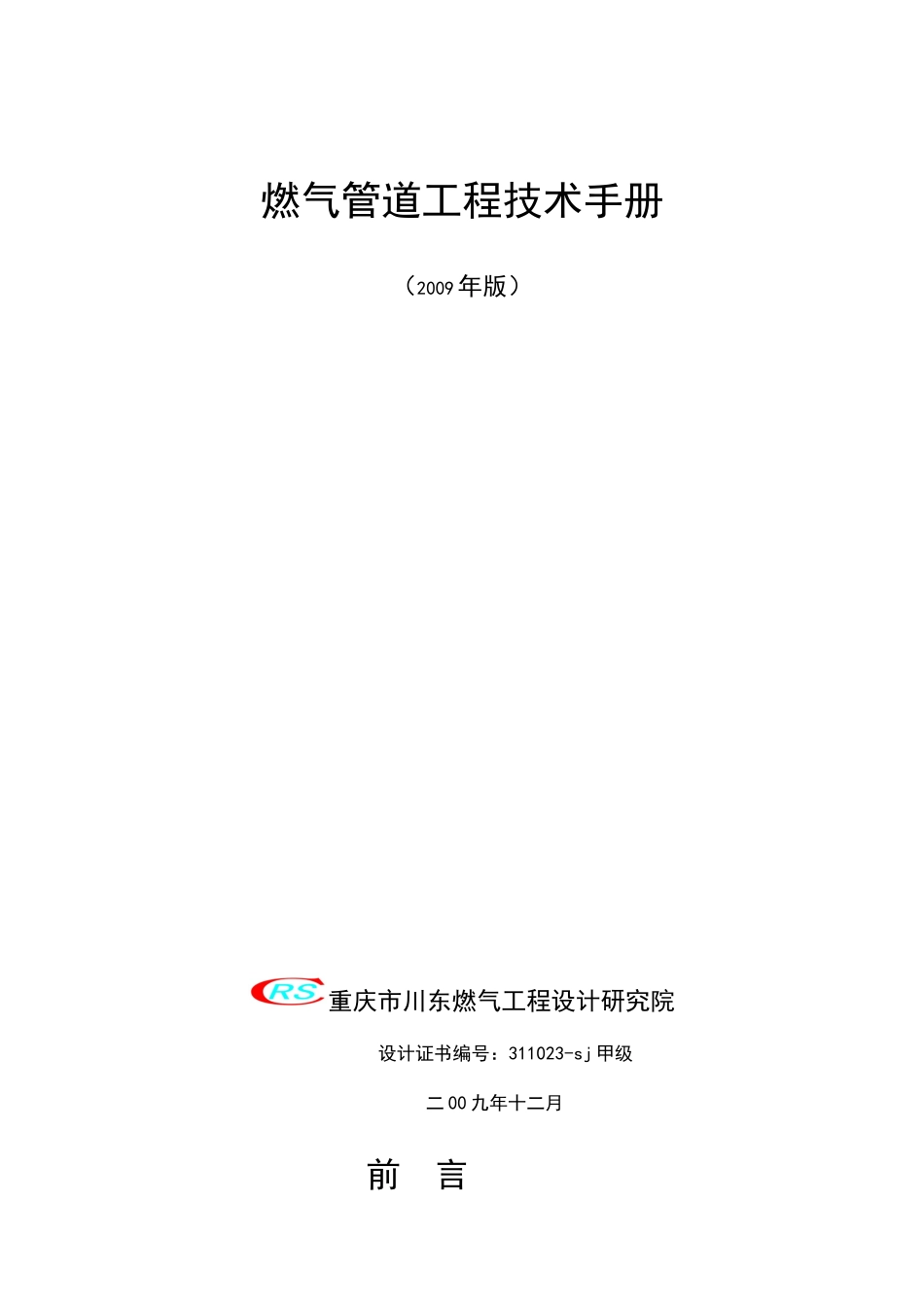

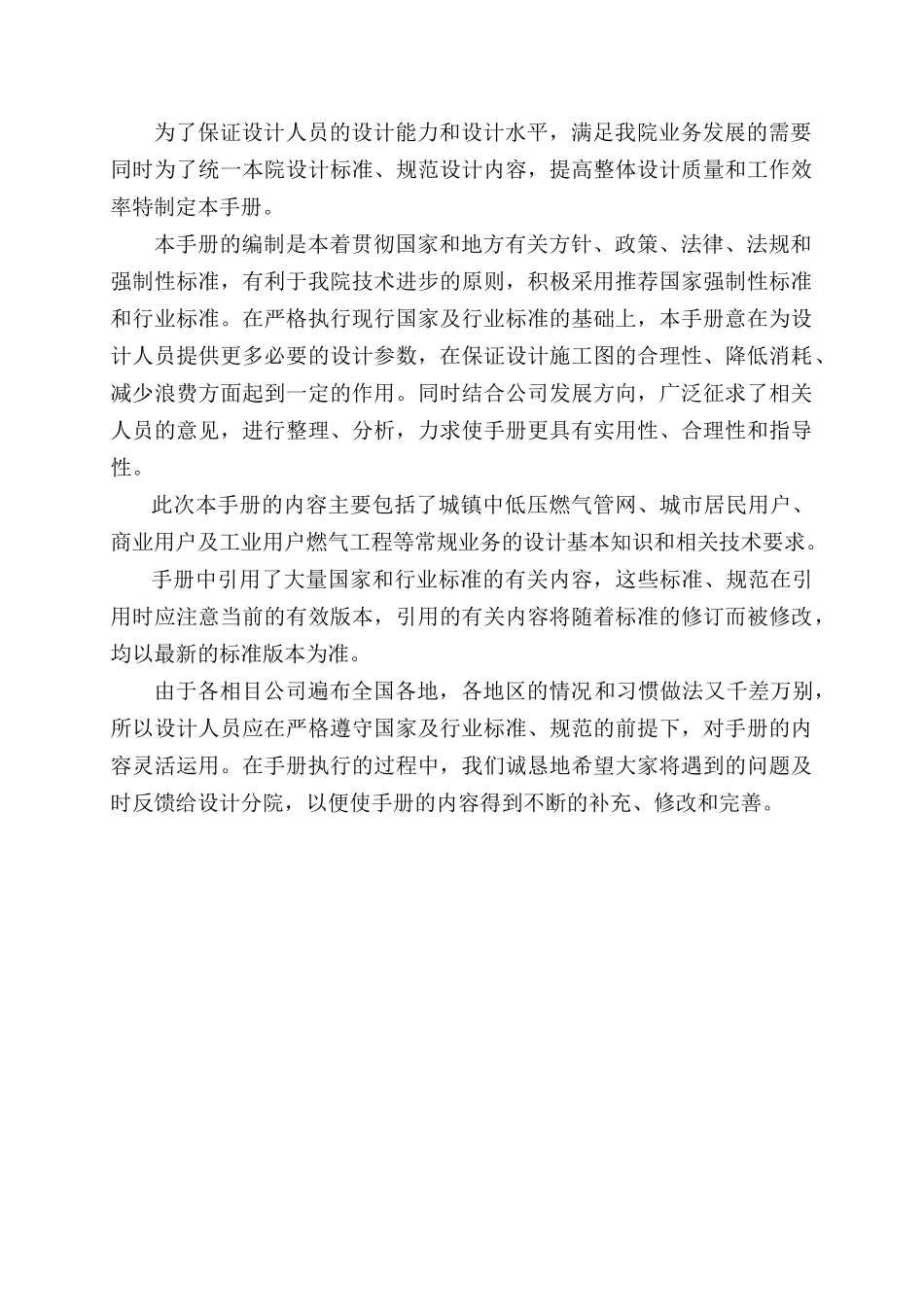

燃气管道工程技术手册（2009 年版）重庆市川东燃气工程设计研究院 设计证书编号：311023-sj 甲级 二 00 九年十二月前 言为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册。本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。此次本手册的内容主要包括了城镇中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计分院，以便使手册的内容得到不断的补充、修改和完善。目 录第一章 基本规定3第一节 绘图基本要求及设计图例3一、燃气专业制图的一般规定.........................................3三、燃气专业设计制图标准...........................................5四、燃气专业设计图例见附录一。.....................................8第二节 燃气管道施工图设计文件9一、设计文件组成：.................................................9二、设计文件内容：.................................................9三、填写的几点要求：..............................................10四、施工图上的说明内容：..........................................10五、设计文件的格式规定：..........................................10第三节 常用技术标准11一、国家标准......................................................11二、行业标准......................................................15三、标准应用：..........................
