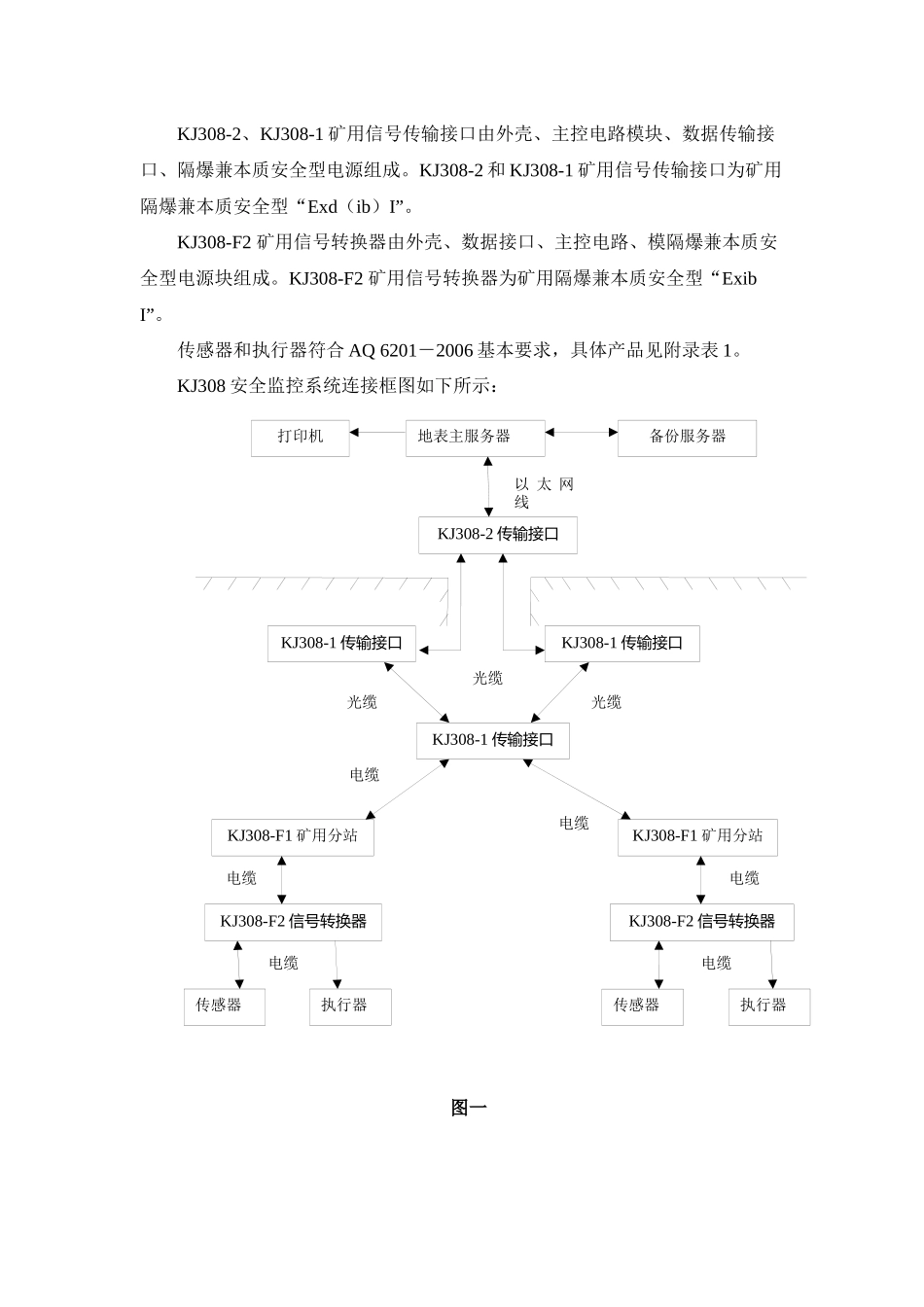

KJ308 煤矿安全监控系统技术背景及概况：KJ308 型煤矿安全生产监控系统是中科院自动化研究所自主开发的产品，已通过煤安认证。其技术先进、品质优秀、倍受业界关注，其软件和硬件均有突出的独创风格和与众不同的技术性能。本系统对目前的主从式监控系统传输网络体系结构进行了全面升级换代。采用工业以太网+现场 CAN 总线多主传输网作为系统的主要数据通信平台，使这种系统在带宽，反应速度，可靠性，传输距离，系统节点容量，集成能力，兼容性及开放性等方面与现有系统相比有质的飞跃。系统支持冗余环网工作模式，故障自愈时间短，通信可靠；能进行语音、数据、图象的综合传输，快速进行压缩及解压缩处理；由于考虑了兼容性设计，对现有监控系统升级换代方便。应用范围：KJ308 型煤矿安全生产监控系统用于煤矿井下有甲烷气体爆炸的生产环境，对煤矿井下所有的安全生产环节进行监控并进行有效的调节。本系统可实现模拟量、开关量、累积量的采集、传输、处理、显示、打印、声光报警、自动控制等功能，可用于煤矿井下安全监控、瓦斯抽放、运输监控、供电监控、火灾监控、矿压监控、煤与瓦斯突出监控、人员定位监控、设备无人控制等方面。系统组成： KJ308 煤矿安全监控系统主要有地表主机、KJ308-2 传输接口、KJ308-F1数字分站、KJ308-2、KJ308-1 矿用信号传输接口、KJ308-F2 矿用信号转换器、各种传感器执行器、传输电缆 MHYVRP 7/0.43 2×2、传输光缆 MGTSV-2B 组成。地表主机数据处理系统由二台地表主机、UPS 电源及安全监控系统管理软件组成。地表主机数据处理系统为通用设备，符合 GB／Ｔ 9813 的技术要求。KJ308-F1 数字分站由外壳、通信电缆接口、隔爆兼本质安全型电源、主控电路模块组成。KJ308-F1 数字分站为矿用隔爆兼本质安全型“Exd（ib）I”。KJ308-2 传输接口KJ308-1 传输接口KJ308-1 传输接口KJ308-1 传输接口地表主服务器备份服务器KJ308-F1 矿用分站KJ308-F1 矿用分站KJ308-F2 信号转换器KJ308-F2 信号转换器传感器执行器传感器执行器光缆光缆光缆电缆电缆电缆以 太 网线电缆电缆电缆打印机KJ308-2、KJ308-1 矿用信号传输接口由外壳、主控电路模块、数据传输接口、隔爆兼本质安全型电源组成。KJ308-2 和 KJ308-1 矿用信号传输接口为矿用隔爆兼本质安全型“Exd（ib）I”。KJ308-F2 矿用信号转换器由外壳、数据接口、主控电路、模隔爆兼本质安全型电源块组成。KJ308-F2 矿用信号转换器为矿用隔...
