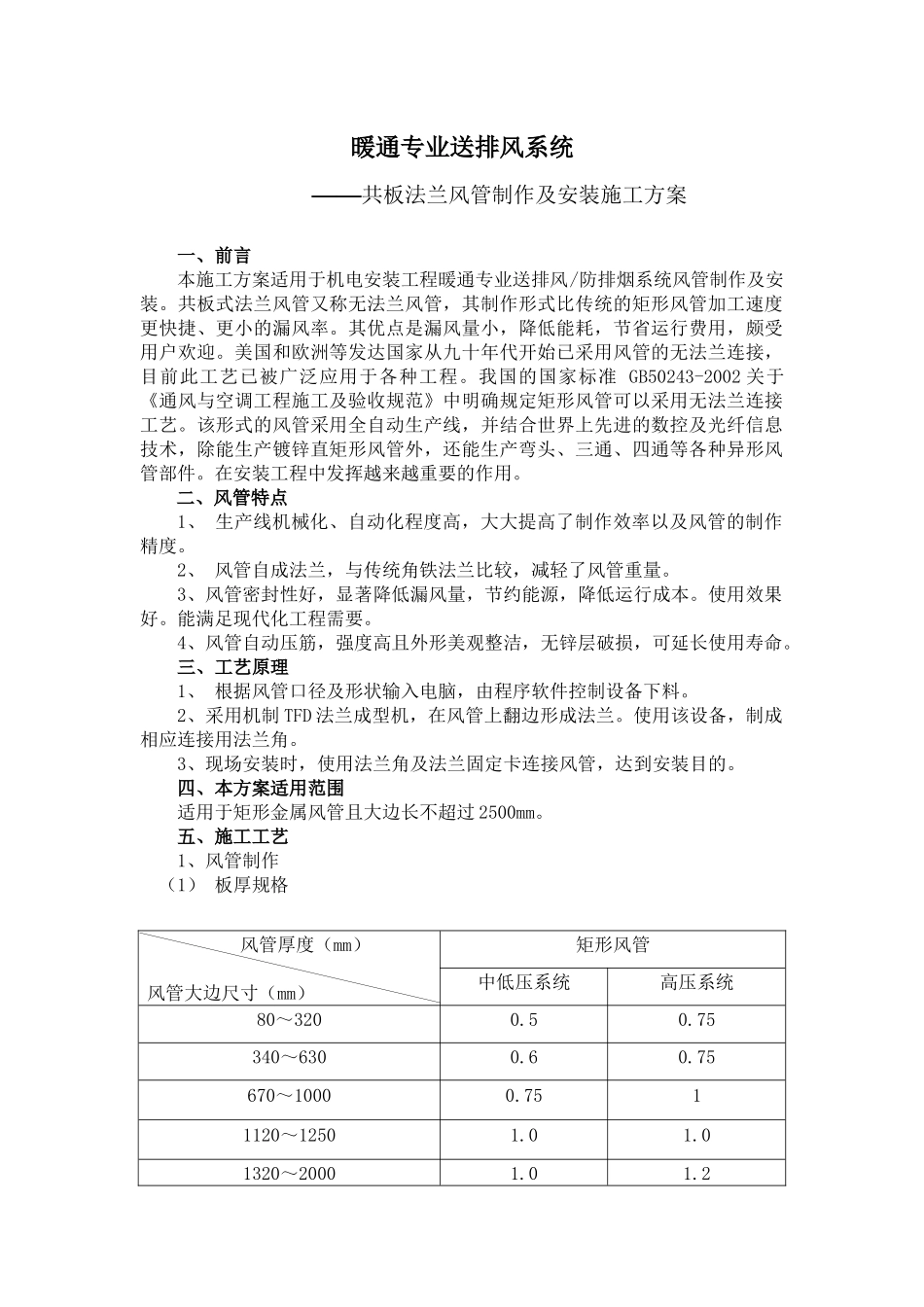

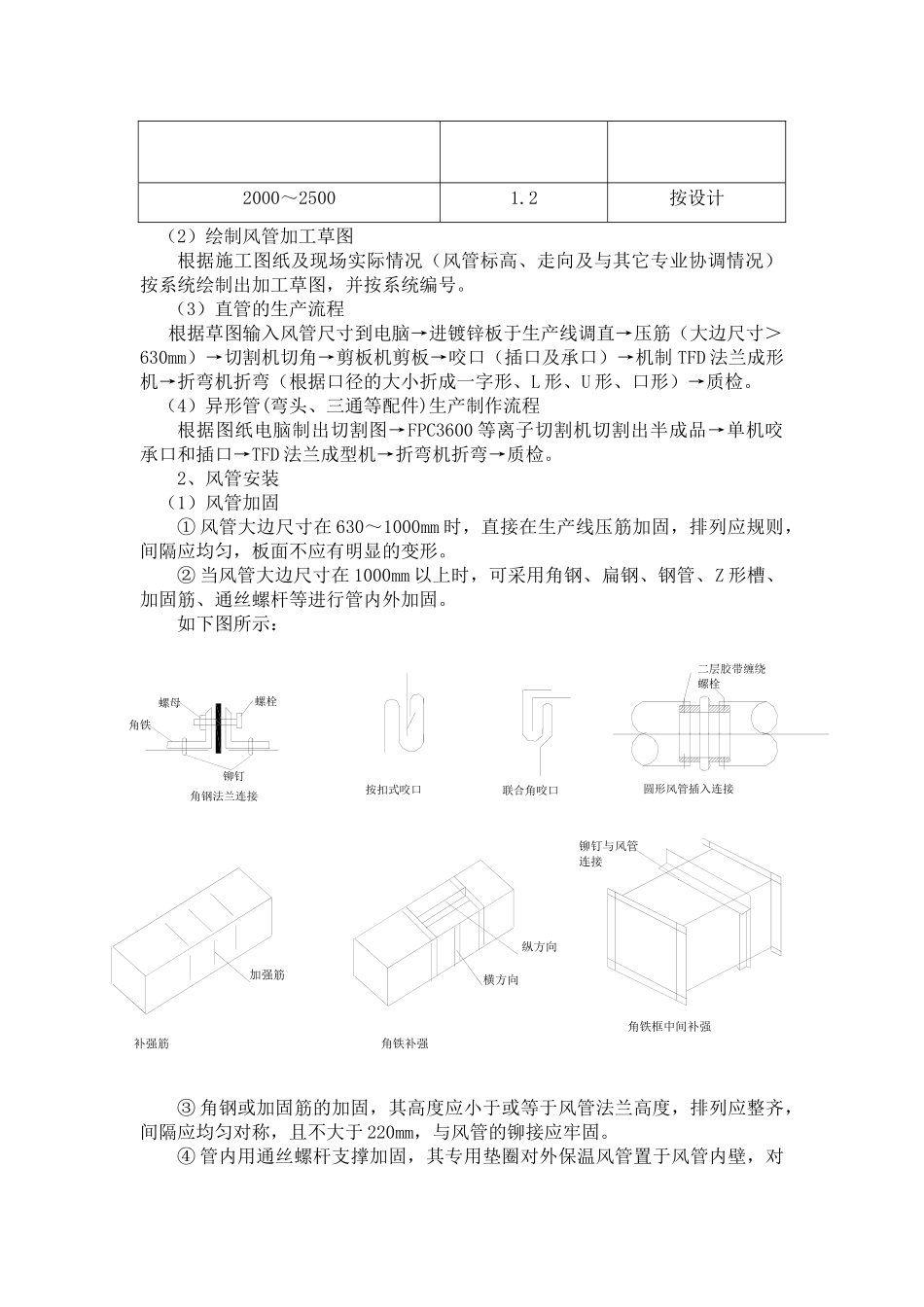

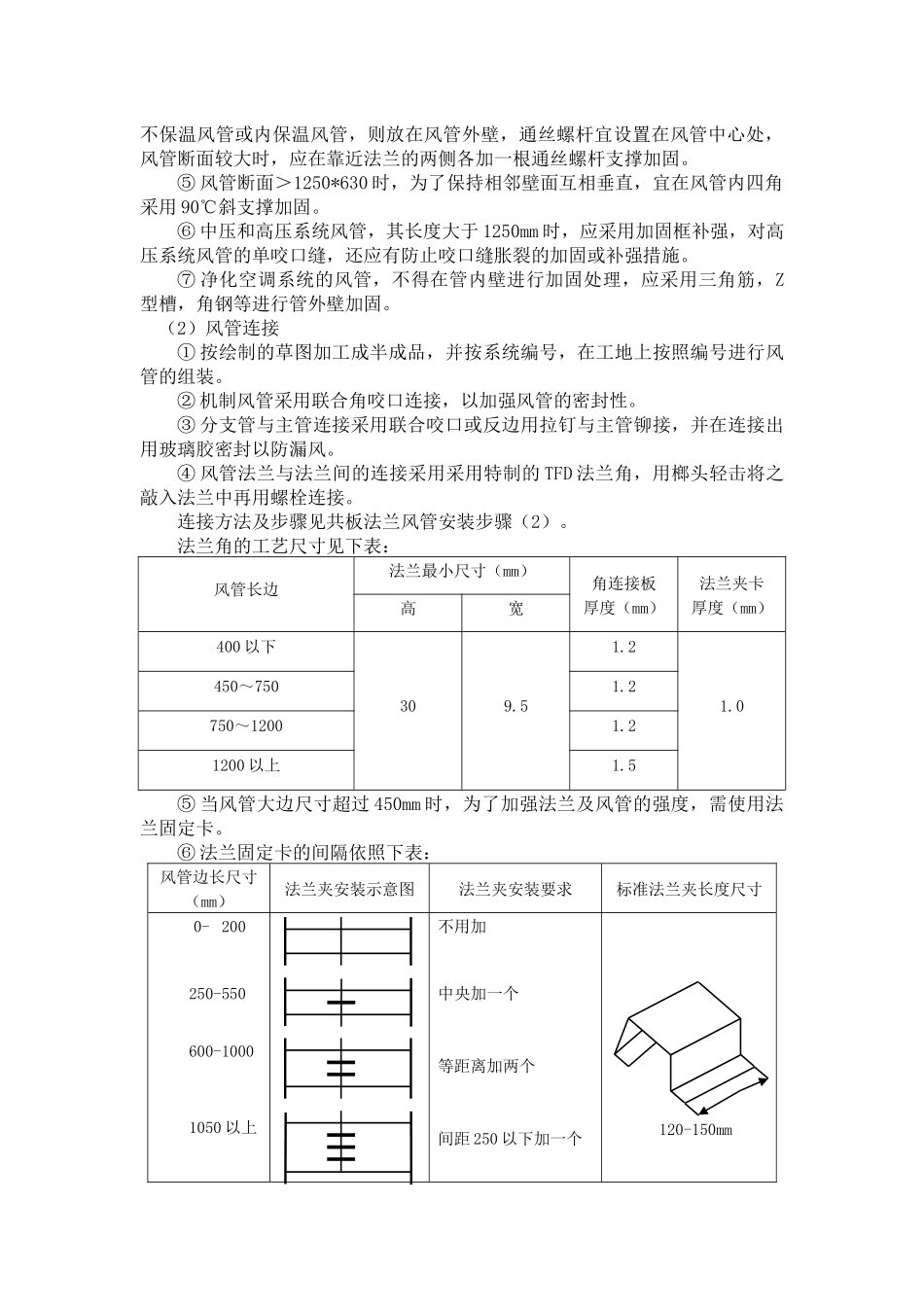

暖通专业送排风系统 ——共板法兰风管制作及安装施工方案一、前言本施工方案适用于机电安装工程暖通专业送排风/防排烟系统风管制作及安装。共板式法兰风管又称无法兰风管，其制作形式比传统的矩形风管加工速度更快捷、更小的漏风率。其优点是漏风量小，降低能耗，节省运行费用，颇受用户欢迎。美国和欧洲等发达国家从九十年代开始已采用风管的无法兰连接，目前此工艺已被广泛应用于各种工程。我国的国家标准 GB50243-2002 关于《通风与空调工程施工及验收规范》中明确规定矩形风管可以采用无法兰连接工艺。该形式的风管采用全自动生产线，并结合世界上先进的数控及光纤信息技术，除能生产镀锌直矩形风管外，还能生产弯头、三通、四通等各种异形风管部件。在安装工程中发挥越来越重要的作用。二、风管特点1、 生产线机械化、自动化程度高，大大提高了制作效率以及风管的制作精度。2、 风管自成法兰，与传统角铁法兰比较，减轻了风管重量。3、风管密封性好，显著降低漏风量，节约能源，降低运行成本。使用效果好。能满足现代化工程需要。4、风管自动压筋，强度高且外形美观整洁，无锌层破损，可延长使用寿命。三、工艺原理1、 根据风管口径及形状输入电脑，由程序软件控制设备下料。2、采用机制 TFD 法兰成型机，在风管上翻边形成法兰。使用该设备，制成相应连接用法兰角。3、现场安装时，使用法兰角及法兰固定卡连接风管，达到安装目的。四、本方案适用范围适用于矩形金属风管且大边长不超过 2500mm。五、施工工艺1、风管制作（1） 板厚规格 风管厚度（mm）风管大边尺寸（mm）矩形风管中低压系统高压系统80～3200.50.75340～6300.60.75670～10000.7511120～12501.01.01320～20001.01.22000～25001.2按设计（2）绘制风管加工草图根据施工图纸及现场实际情况（风管标高、走向及与其它专业协调情况）按系统绘制出加工草图，并按系统编号。（3）直管的生产流程 根据草图输入风管尺寸到电脑→进镀锌板于生产线调直→压筋（大边尺寸＞630mm）→切割机切角→剪板机剪板→咬口（插口及承口）→机制 TFD 法兰成形机→折弯机折弯（根据口径的大小折成一字形、L 形、U 形、口形）→质检。（4）异形管(弯头、三通等配件)生产制作流程根据图纸电脑制出切割图→FPC3600 等离子切割机切割出半成品→单机咬承口和插口→TFD 法兰成型机→折弯机折弯→质检。2、风管安装（1）风管加固① 风管大边尺寸在 630～1000mm 时，直接在生产线压筋加固，排...
