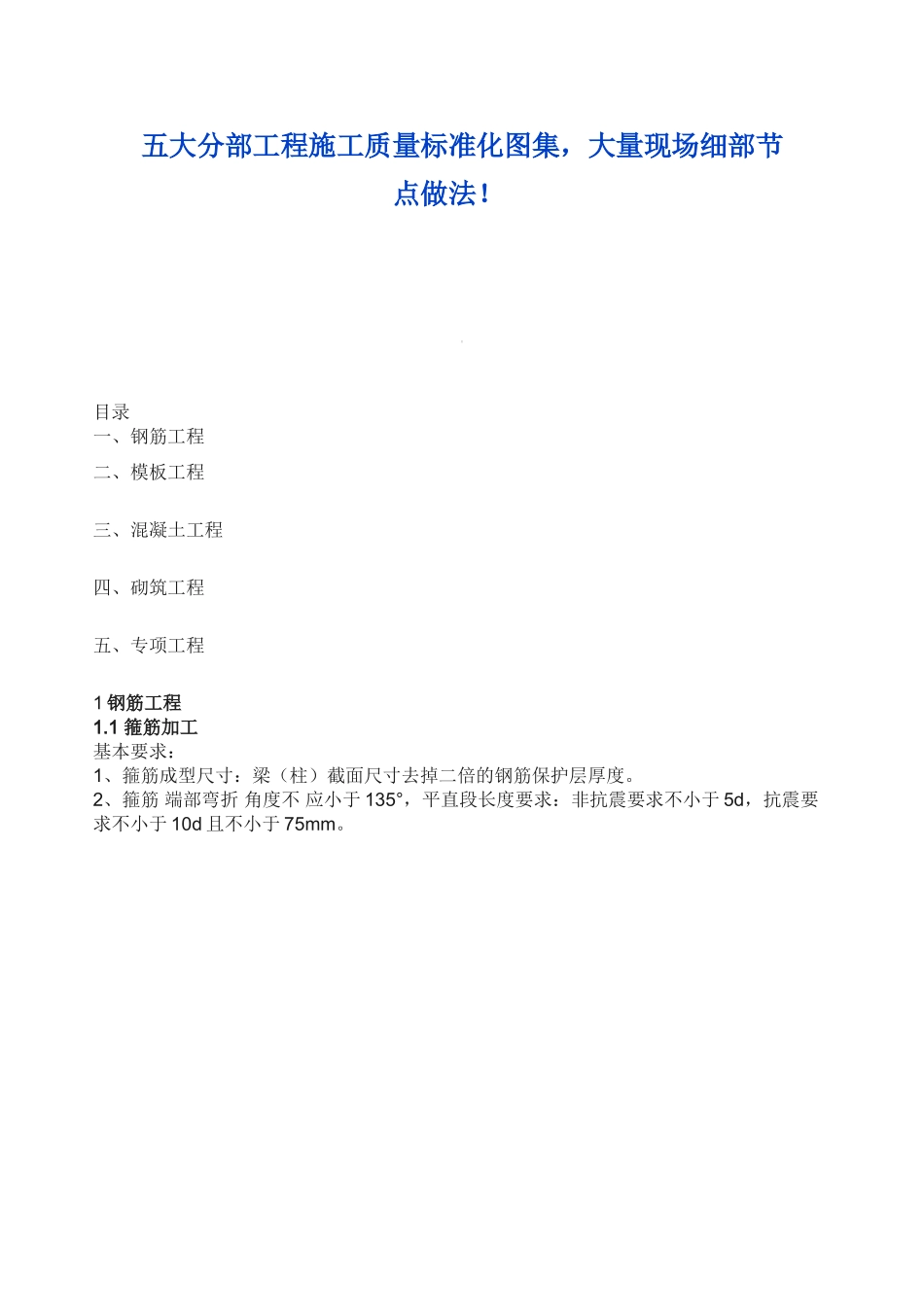

五大分部工程施工质量标准化图集(DOC36页)VIP免费

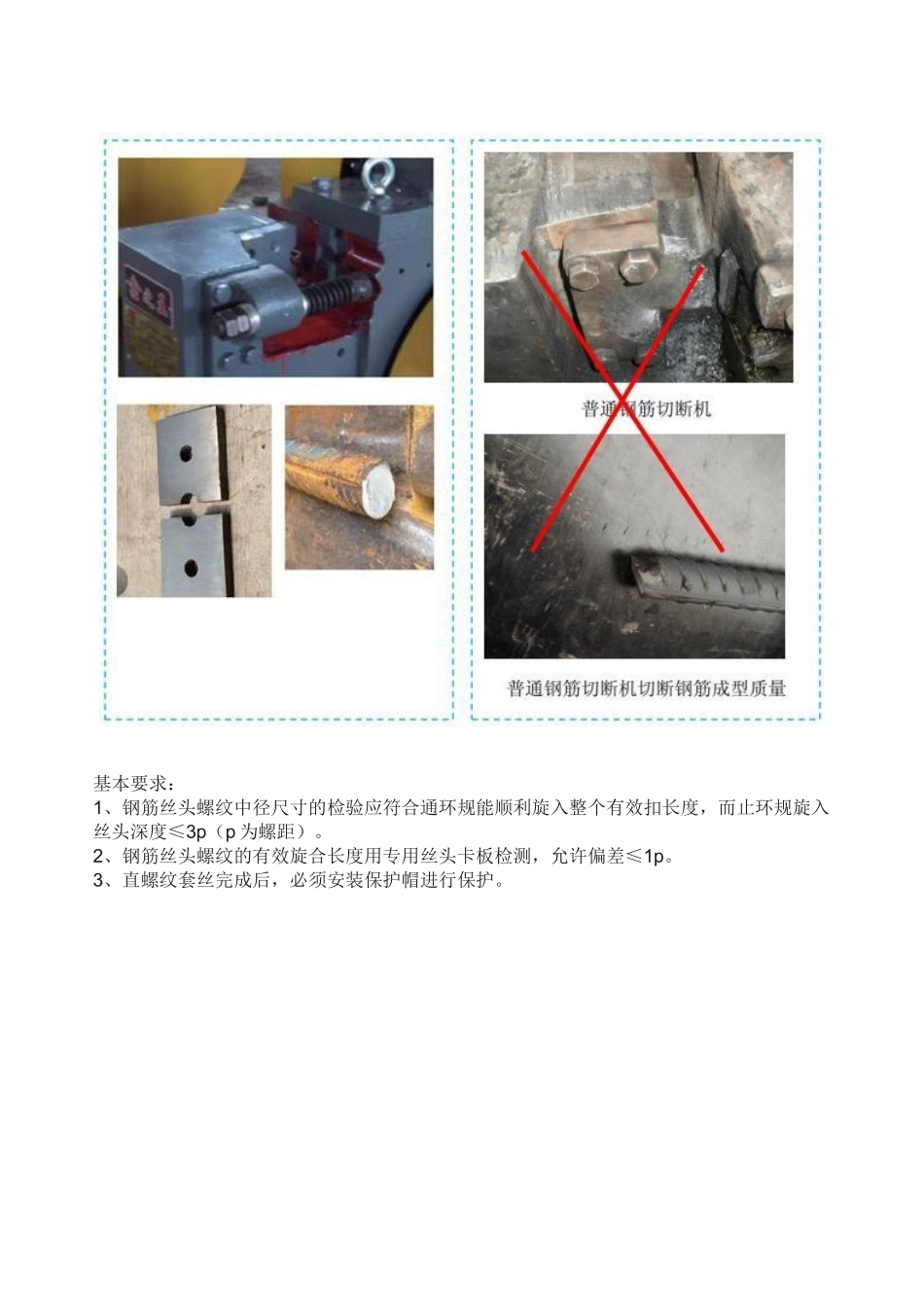

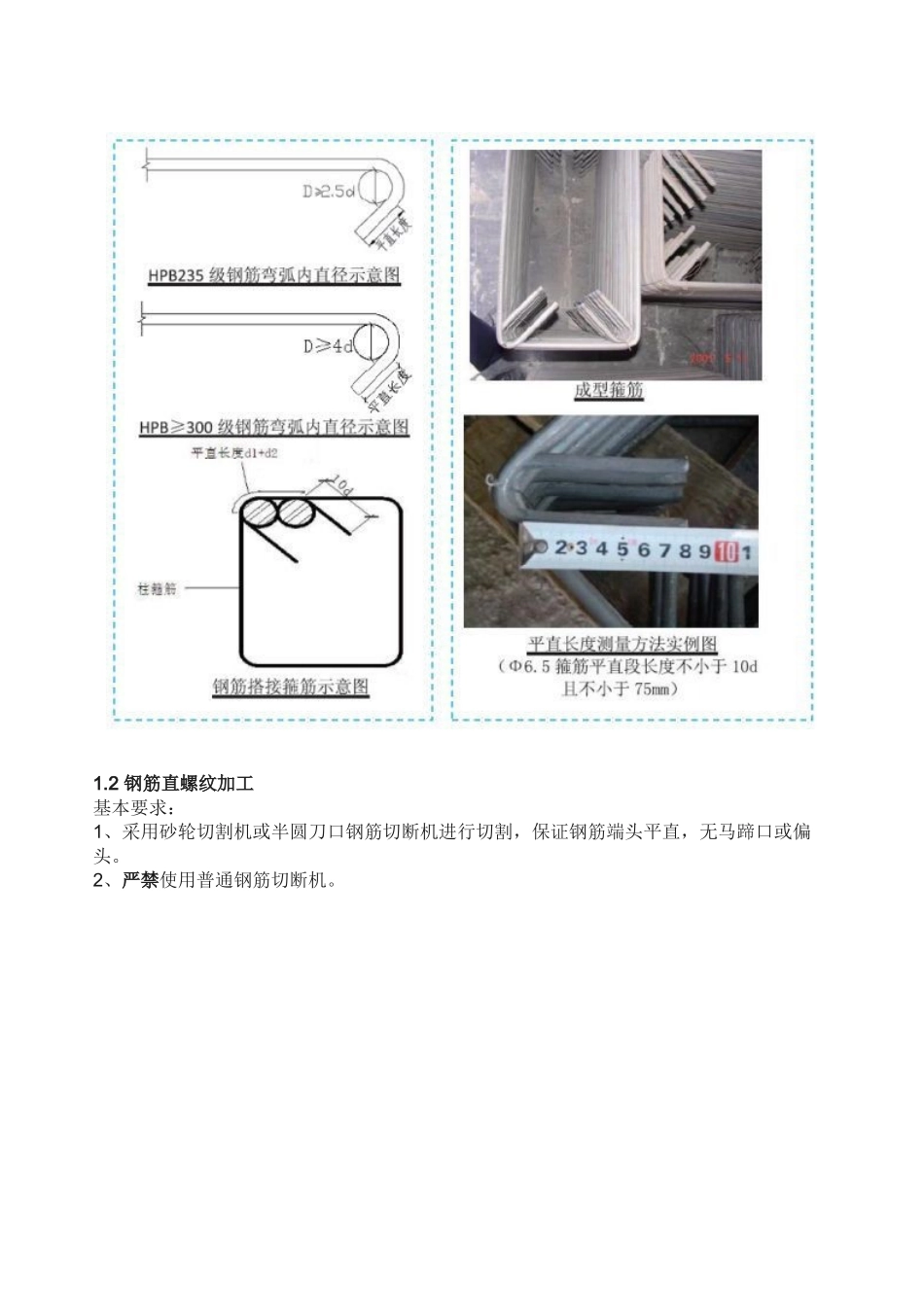

五大分部工程施工质量标准化图集，大量现场细部节点做法！ 目录一、钢筋工程二、模板工程三、混凝土工程四、砌筑工程五、专项工程1 钢筋工程1.1 箍筋加工基本要求：1、箍筋成型尺寸：梁（柱）截面尺寸去掉二倍的钢筋保护层厚度。2、箍筋 端部弯折 角度不 应小于 135°，平直段长度要求：非抗震要求不小于 5d，抗震要求不小于 10d 且不小于 75mm。1.2 钢筋直螺纹加工基本要求：1、采用砂轮切割机或半圆刀口钢筋切断机进行切割，保证钢筋端头平直，无马蹄口或偏头。2、严禁使用普通钢筋切断机。基本要求：1、钢筋丝头螺纹中径尺寸的检验应符合通环规能顺利旋入整个有效扣长度，而止环规旋入丝头深度≤3p（p 为螺距）。2、钢筋丝头螺纹的有效旋合长度用专用丝头卡板检测，允许偏差≤1p。3、直螺纹套丝完成后，必须安装保护帽进行保护。1.3 墙体定位钢筋、柱定位箍基本要求：1、墙体水平梯子筋，固定于墙体顶部 150-200mm 处，用于控制立筋间距和位置。2、墙体竖向梯子筋，采用比墙竖向钢筋高一规格钢筋焊接加工并可代替墙体竖向钢筋，每隔 1.8 米设置一道。3、当墙筋直径大于 16mm，可取消竖向定位筋，采用双 F 卡定位。卡子两端使用无齿锯切割，端头往里刷 15mm 防锈漆。4、柱定位箍设置在楼面标高以上 500mm 处，定位卡钢筋中心间距为钢筋直径加 3mm。1.4 线盒预埋施工基本要求：1、对于墙体预埋的线盒为达到一次成型的效果，在墙筋施工时，线盒安装工序必须在柱墙钢筋绑扎完毕后，合模前进行施工，首先将线盒固定到位，然后贴膜，让线盒外表面与墙面平齐或比墙面略微凹入 2mm 左右。2、选用纵、横双向各两根附加钢筋进行固定，附加钢筋可采用点焊方式进行固定。1.5 预制垫块基本要求：1、梁底、板底垫块推荐使用混凝土预制垫块，不允许使用大理石垫块。2、梁、墙侧钢筋保护层可采用双 F 卡、垫块进行控制。2 模板工程2.1 轮扣式脚手架基本要求：1、结构简单合理、使用方便、安全、储存、维护简单等特点。架体能够有效保证立杆间距、扫地杆件设置、步距及顶部自由端高度，同时在拆除墙面模板时较为方便，不会过早拆除其他杆件而影响架体整体稳定性2.2 对拉螺杆基本要求：1、地下室外墙以及有功能要求的人防墙强制性采用新型三段式止水螺杆。2、地下室止水螺杆孔洞采用防水砂浆进行封堵，内墙面封堵部位在刮白前必须刷防锈漆。3、普通外墙螺杆孔洞采用 1:2 干硬性水泥砂浆（添加防水剂及膨胀剂）进行封堵，内墙...
