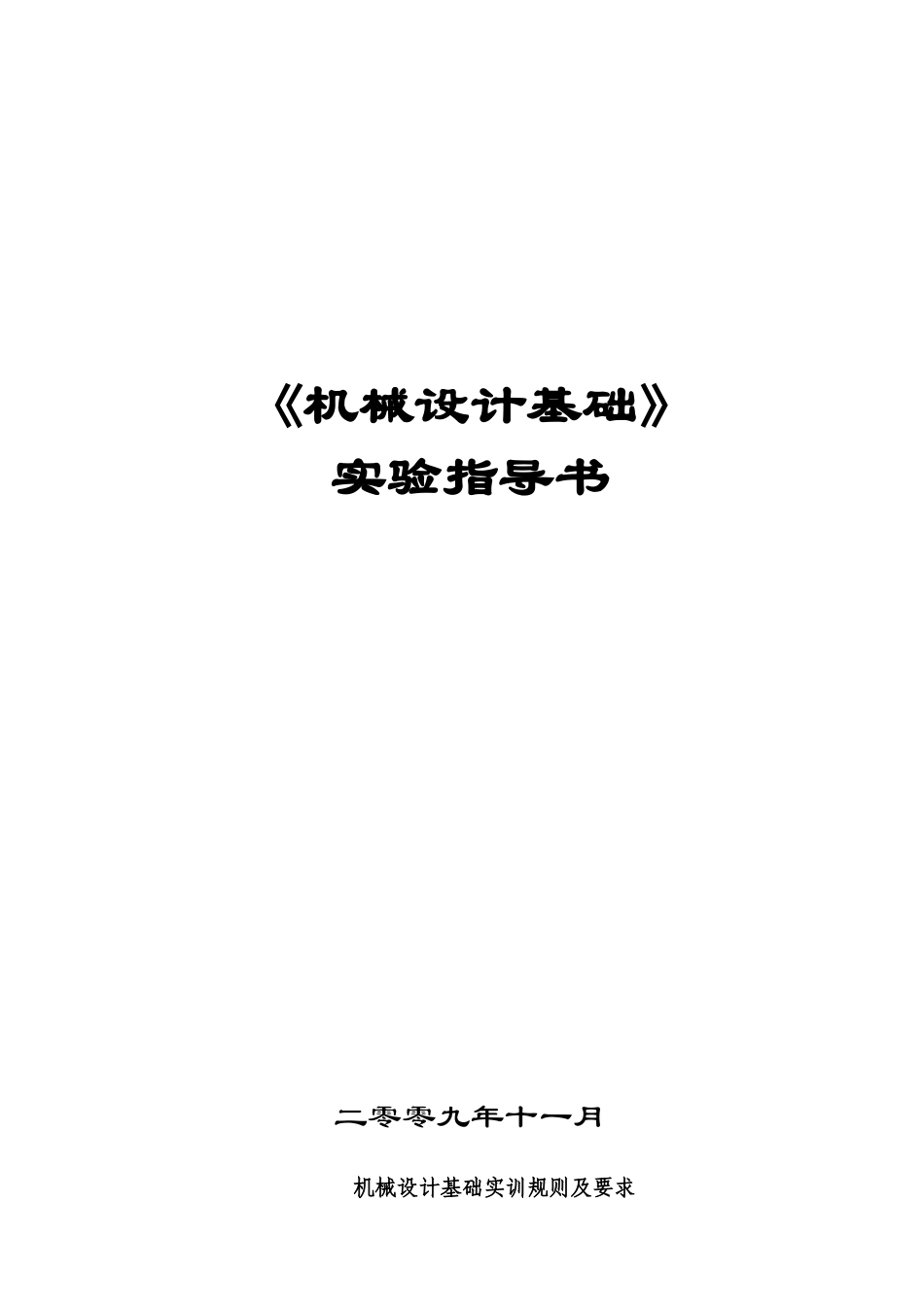

《机械设计基础》实验指导书 二零零九年十一月机械设计基础实训规则及要求一、作好实训前的准备工作（1）按各次实训的预习要求，认真阅读实训指导复习有关理论知识，明确实训目的，掌握实训原理，了解实训的步骤和方法。（2）对实训中所使用的仪器、实训装置等应了解其工作原理，以及操作注意事项。（3）必须清楚地知道本次实训须记录的数据项目及其数据处理的方法。二、严格遵守实训室的规章制度（1）课程规定的时间准时进入实训室。保持实训室整洁、安静。（2）未经许可，不得随意动用实训室内的机器、仪器等一切设备。（3）作实训时，应严格按操作规程操作机器、仪器，如发生故障，应及时报告，不得擅自处理。（4）实训结束后，应将所用机器、仪器擦拭干净，并恢复到正常状态。三、认真做好实训 （1）接受教师对预习情况的抽查、质疑，仔细听教师对实训内容的讲解。 （2）实训时，要严肃认真、相互配合，仔细地按实训步骤、方法逐步进行。 （3）实训过程中，要密切注意观察实训现象，记录好全部所需数据，并交指导老师审阅。四、实训报告的一般要求实训报告是对所完成的实训结果整理成书面形式的综合资料。通过实训报告的书写，培养学习者准确有效地用文字来表达实训结果。因此，要求学习者在自己动手完成实训的基础上，用自己的语言扼要地叙述实训目的、原理、步骤和方法，所使用的设备仪器的名称与型号、数据计算、实训结果、问题讨论等内容，独立地写出实训报告，并做到字迹端正、绘图清晰、表格简明。目 录实验一 平面机构运动简图的测绘和分析实验 ......................... 4实验二 齿轮范成原理实验 ......................................... 8实验三 渐开线直齿圆柱齿轮的参数测量实验.......................... 13实验四 组合式轴系结构设计与分析实验.............................. 19实验五 机械传动性能综合测试实验.................................. 32μ实验一 平面机构运动简图的测绘和分析一、实验目的（1）学会根据实际机械或模型的结构测绘机构运动简图；（2）验证和巩固机构自由度计算。二、实验要求（1）正确判别两种运动副及其数量；（2）绘制出２～４种平面机构的运动简图；（3）对照实验机械，理解计算机构自由度的目的。三、实验设备和工具（1）各种机械实物；（2）各种机构模型；（3）钢板尺；（4）外卡钳；（5）铅笔与橡皮（自备）；（6）草稿纸（自备）。四、实验原理在分析和研究机构运动...
