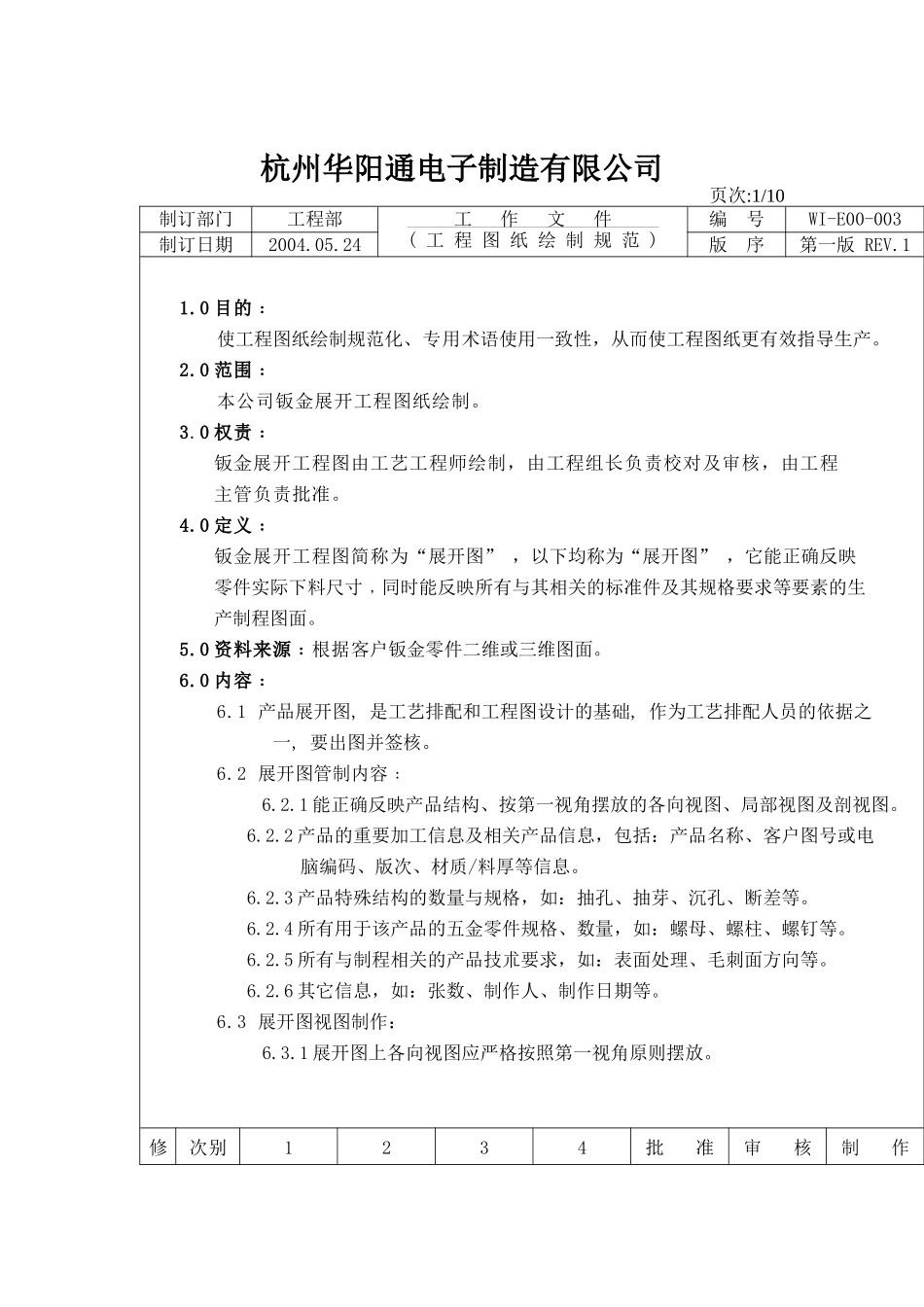

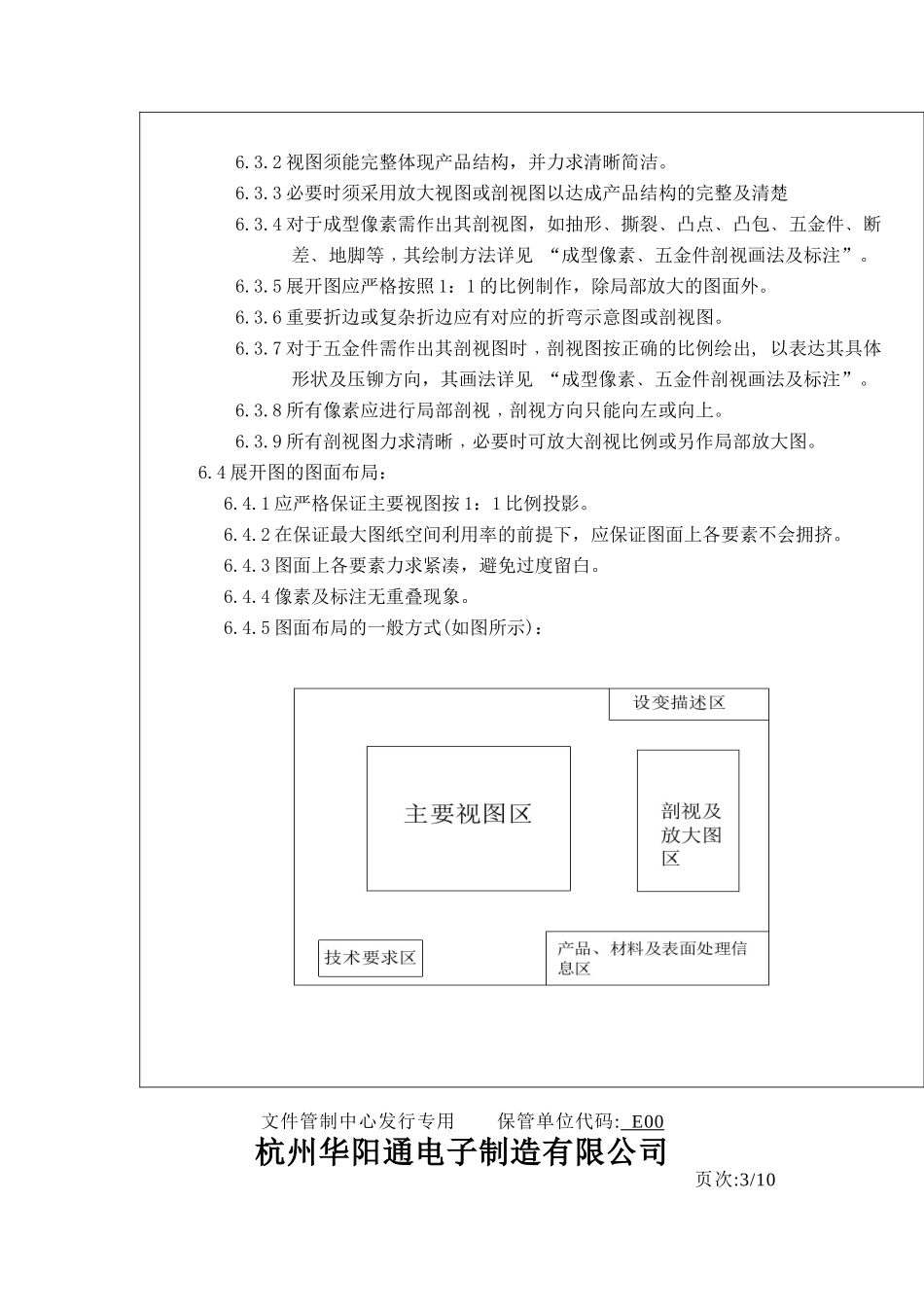

杭州华阳通电子制造有限公司页次:1/10制订部门工程部工 作 文 件( 工 程 图 纸 绘 制 规 范 )编 号WI-E00-003制订日期2004.05.24版 序第一版 REV.11.0 目的﹕使工程图纸绘制规范化、专用术语使用一致性，从而使工程图纸更有效指导生产。2.0 范围﹕本公司钣金展开工程图纸绘制。3.0 权责﹕钣金展开工程图由工艺工程师绘制，由工程组长负责校对及审核，由工程主管负责批准。4.0 定义﹕钣金展开工程图简称为“展开图” ，以下均称为“展开图” ，它能正确反映零件实际下料尺寸﹐同时能反映所有与其相关的标准件及其规格要求等要素的生产制程图面。5.0 资料来源﹕根据客户钣金零件二维或三维图面。6.0 内容﹕6.1 产品展开图, 是工艺排配和工程图设计的基础, 作为工艺排配人员的依据之一, 要出图并签核。6.2 展开图管制内容﹕6.2.1 能正确反映产品结构、按第一视角摆放的各向视图、局部视图及剖视图。6.2.2 产品的重要加工信息及相关产品信息，包括：产品名称、客户图号或电脑编码、版次、材质/料厚等信息。6.2.3 产品特殊结构的数量与规格，如：抽孔、抽芽、沉孔、断差等。6.2.4 所有用于该产品的五金零件规格、数量，如：螺母、螺柱、螺钉等。6.2.5 所有与制程相关的产品技朮要求，如：表面处理、毛刺面方向等。6.2.6 其它信息，如：张数、制作人、制作日期等。6.3 展开图视图制作： 6.3.1 展开图上各向视图应严格按照第一视角原则摆放。 修次别1234批 准审 核制 作订记录日期何其彪REV.文件管制中心发行专用 保管单位代码: E00杭州华阳通电子制造有限公司页次:2/10制订部门工程部工 作 文 件编 号QP-E00-003制订日期2004.05.24（工 程 图 纸 绘 制 规 范）版 序第一版 REV.16.3.2 视图须能完整体现产品结构，并力求清晰简洁。6.3.3 必要时须采用放大视图或剖视图以达成产品结构的完整及清楚6.3.4 对于成型像素需作出其剖视图，如抽形﹑撕裂﹑凸点﹑凸包﹑五金件﹑断差﹑地脚等﹐其绘制方法详见 “成型像素﹑五金件剖视画法及标注”。6.3.5 展开图应严格按照 1：1 的比例制作，除局部放大的图面外。6.3.6 重要折边或复杂折边应有对应的折弯示意图或剖视图。6.3.7 对于五金件需作出其剖视图时﹐剖视图按正确的比例绘出, 以表达其具体形状及压铆方向，其画法详见 “成型像素﹑五金件剖视画法及标注”。6.3.8 所有像素应进行局部剖视﹐剖视方向只能向左或向上。6.3.9 所有剖视图力...
