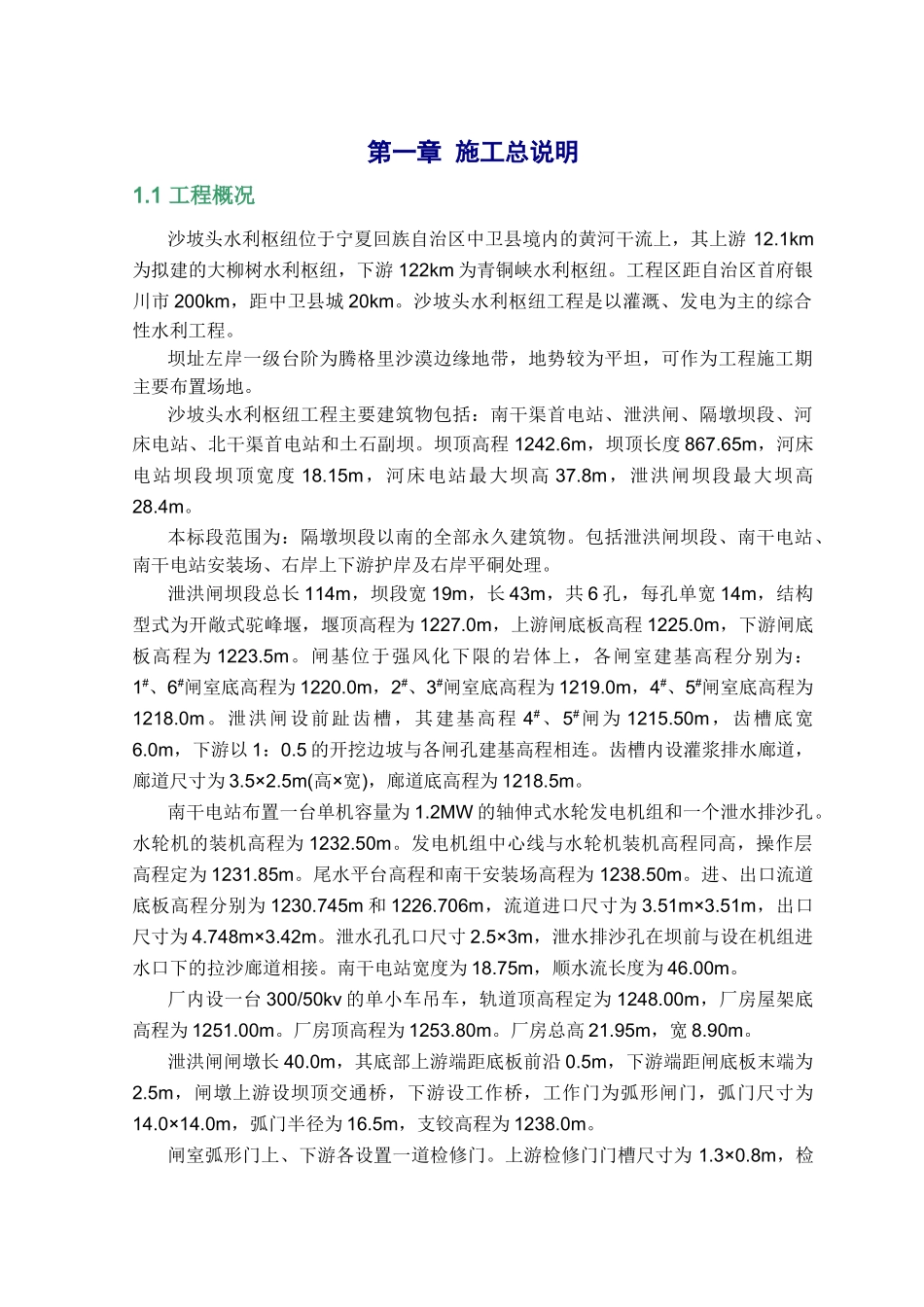

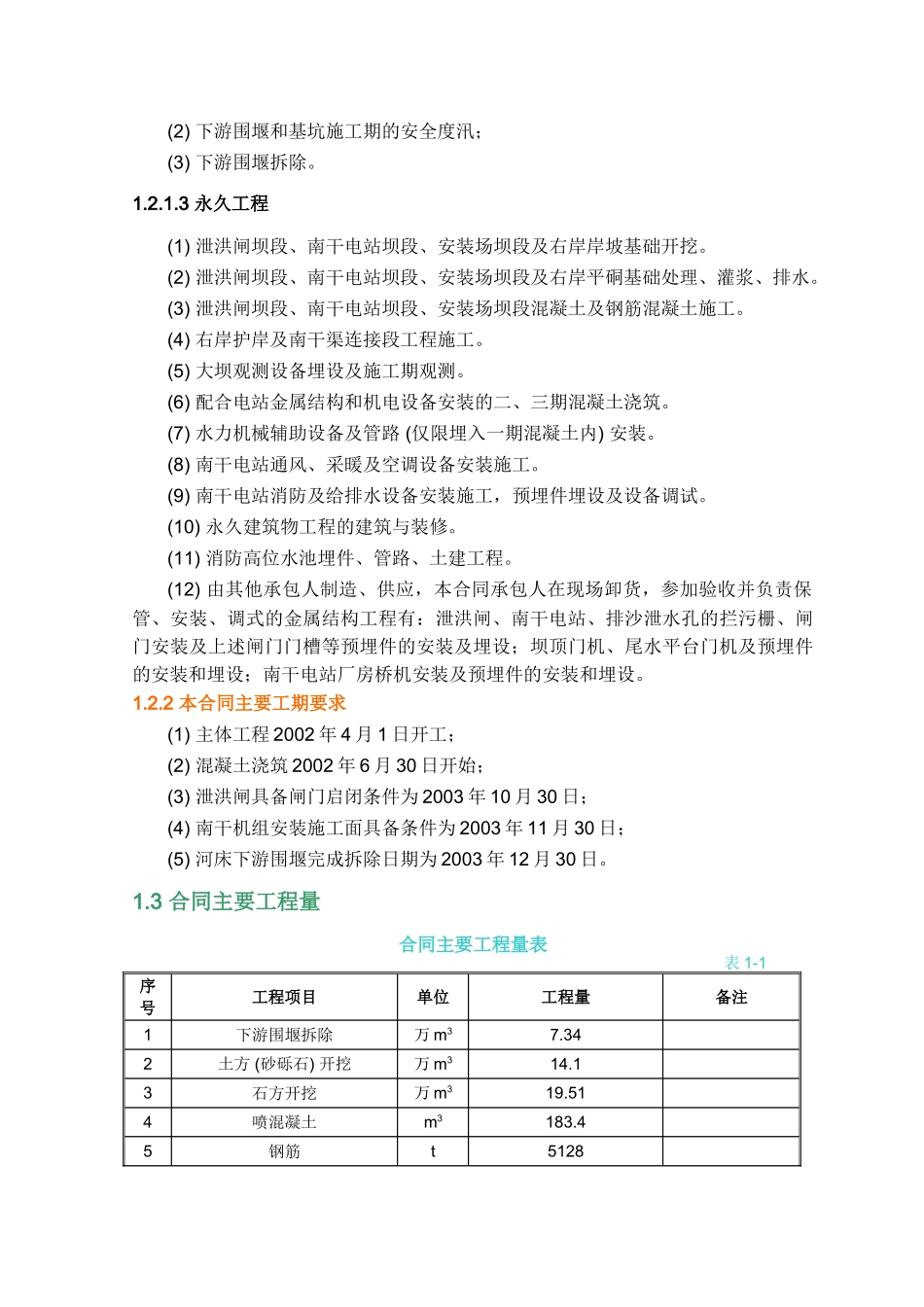

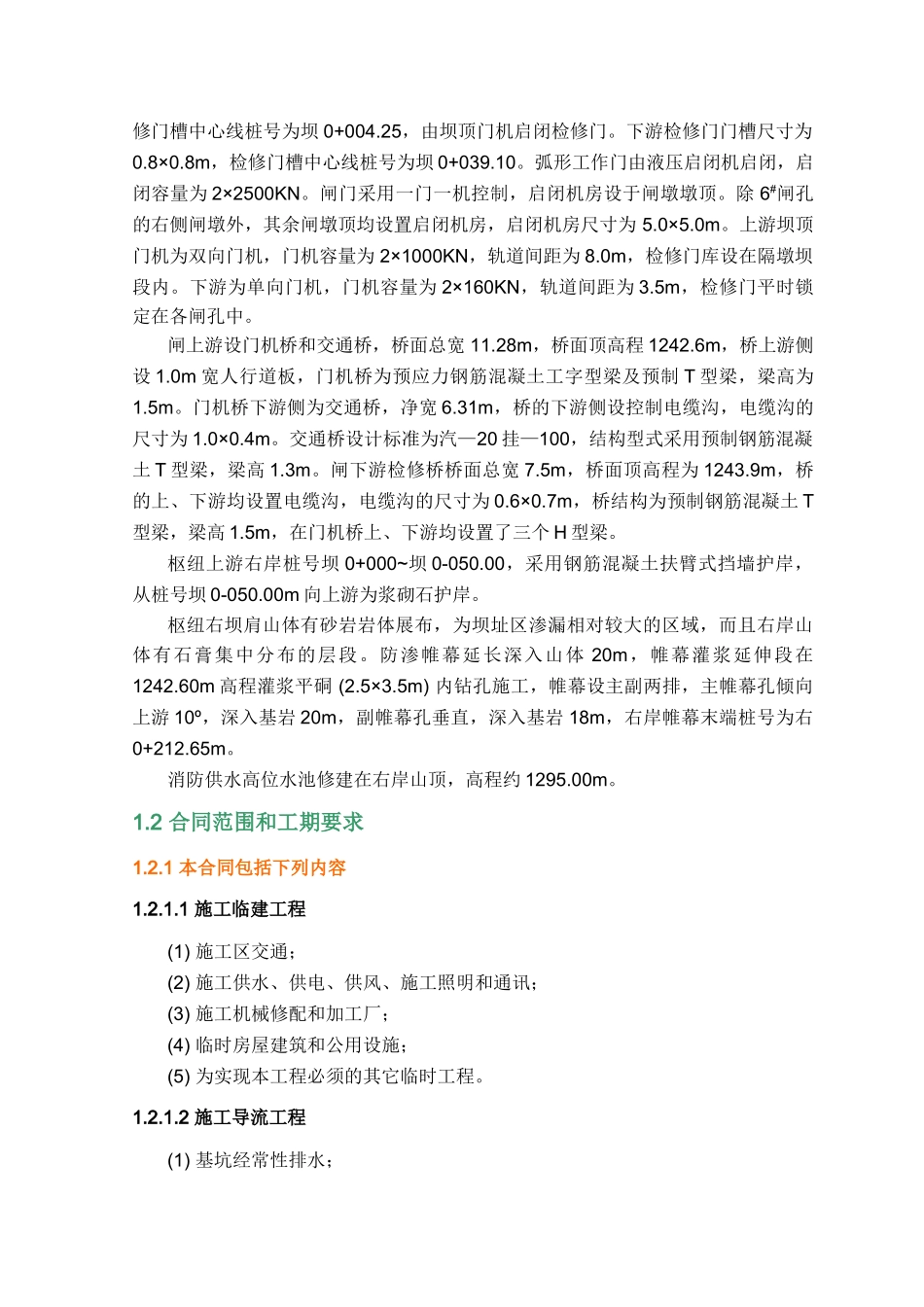

第一章 施工总说明1.1 工程概况沙坡头水利枢纽位于宁夏回族自治区中卫县境内的黄河干流上，其上游 12.1km为拟建的大柳树水利枢纽，下游 122km 为青铜峡水利枢纽。工程区距自治区首府银川市 200km，距中卫县城 20km。沙坡头水利枢纽工程是以灌溉、发电为主的综合性水利工程。坝址左岸一级台阶为腾格里沙漠边缘地带，地势较为平坦，可作为工程施工期主要布置场地。沙坡头水利枢纽工程主要建筑物包括：南干渠首电站、泄洪闸、隔墩坝段、河床电站、北干渠首电站和土石副坝。坝顶高程 1242.6m，坝顶长度 867.65m，河床电站坝段坝顶宽度 18.15m，河床电站最大坝高 37.8m，泄洪闸坝段最大坝高28.4m。本标段范围为：隔墩坝段以南的全部永久建筑物。包括泄洪闸坝段、南干电站、南干电站安装场、右岸上下游护岸及右岸平硐处理。泄洪闸坝段总长 114m，坝段宽 19m，长 43m，共 6 孔，每孔单宽 14m，结构型式为开敞式驼峰堰，堰顶高程为 1227.0m，上游闸底板高程 1225.0m，下游闸底板高程为 1223.5m。闸基位于强风化下限的岩体上，各闸室建基高程分别为：1#、6#闸室底高程为 1220.0m，2#、3#闸室底高程为 1219.0m，4#、5#闸室底高程为1218.0m。泄洪闸设前趾齿槽，其建基高程 4#、5#闸为 1215.50m，齿槽底宽6.0m，下游以 1：0.5 的开挖边坡与各闸孔建基高程相连。齿槽内设灌浆排水廊道，廊道尺寸为 3.5×2.5m(高×宽)，廊道底高程为 1218.5m。南干电站布置一台单机容量为 1.2MW 的轴伸式水轮发电机组和一个泄水排沙孔。水轮机的装机高程为 1232.50m。发电机组中心线与水轮机装机高程同高，操作层高程定为 1231.85m。尾水平台高程和南干安装场高程为 1238.50m。进、出口流道底板高程分别为 1230.745m 和 1226.706m，流道进口尺寸为 3.51m×3.51m，出口尺寸为 4.748m×3.42m。泄水孔孔口尺寸 2.5×3m，泄水排沙孔在坝前与设在机组进水口下的拉沙廊道相接。南干电站宽度为 18.75m，顺水流长度为 46.00m。厂内设一台 300/50kv 的单小车吊车，轨道顶高程定为 1248.00m，厂房屋架底高程为 1251.00m。厂房顶高程为 1253.80m。厂房总高 21.95m，宽 8.90m。泄洪闸闸墩长 40.0m，其底部上游端距底板前沿 0.5m，下游端距闸底板末端为2.5m，闸墩上游设坝顶交通桥，下游设工作桥，工作门为弧形闸门，弧门尺寸为14.0×14.0m，弧门半径为 16.5m，支铰高程为 1238.0m。闸室弧形门上、下游各设置一道检修门。上游检修门门槽尺...
