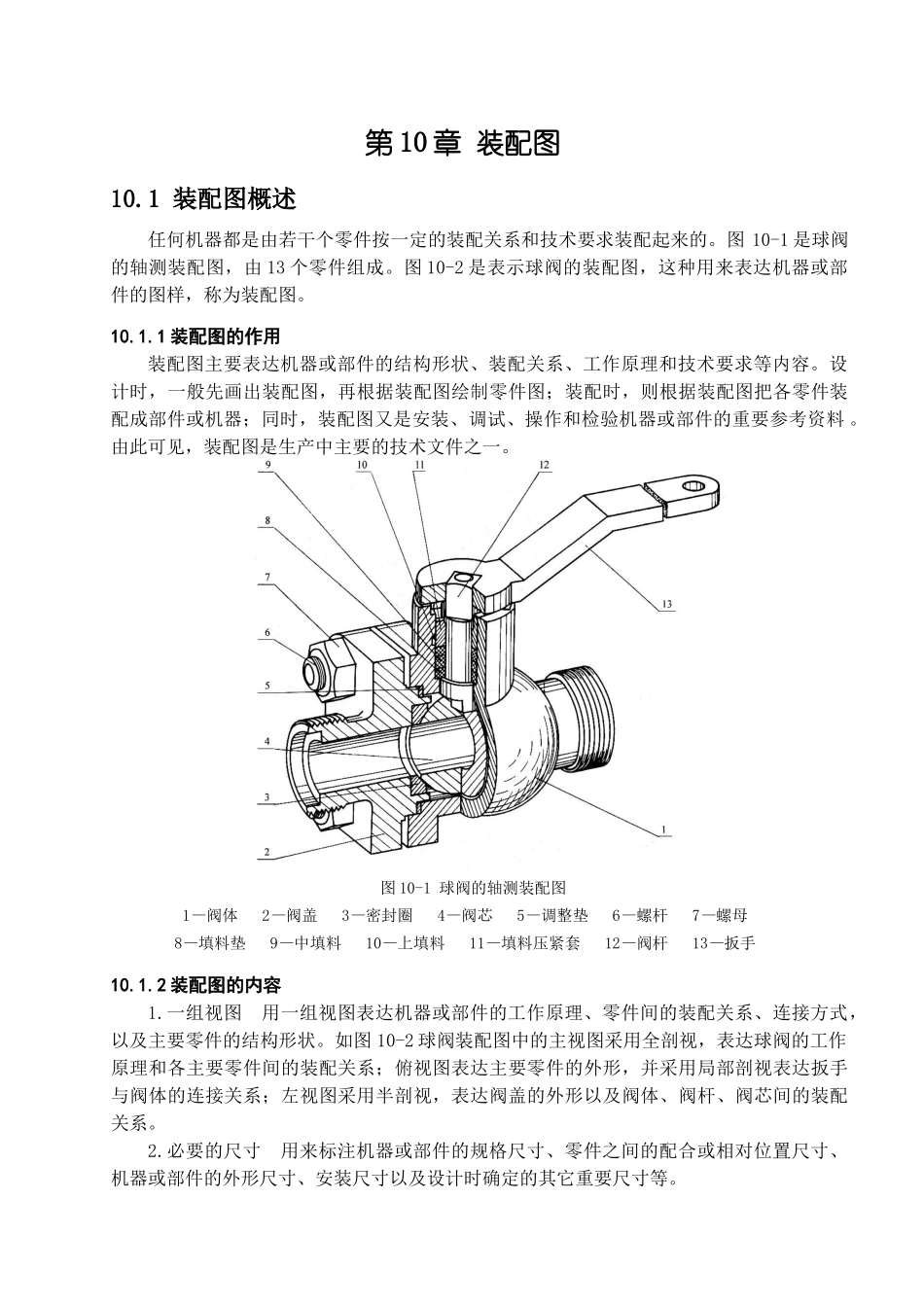

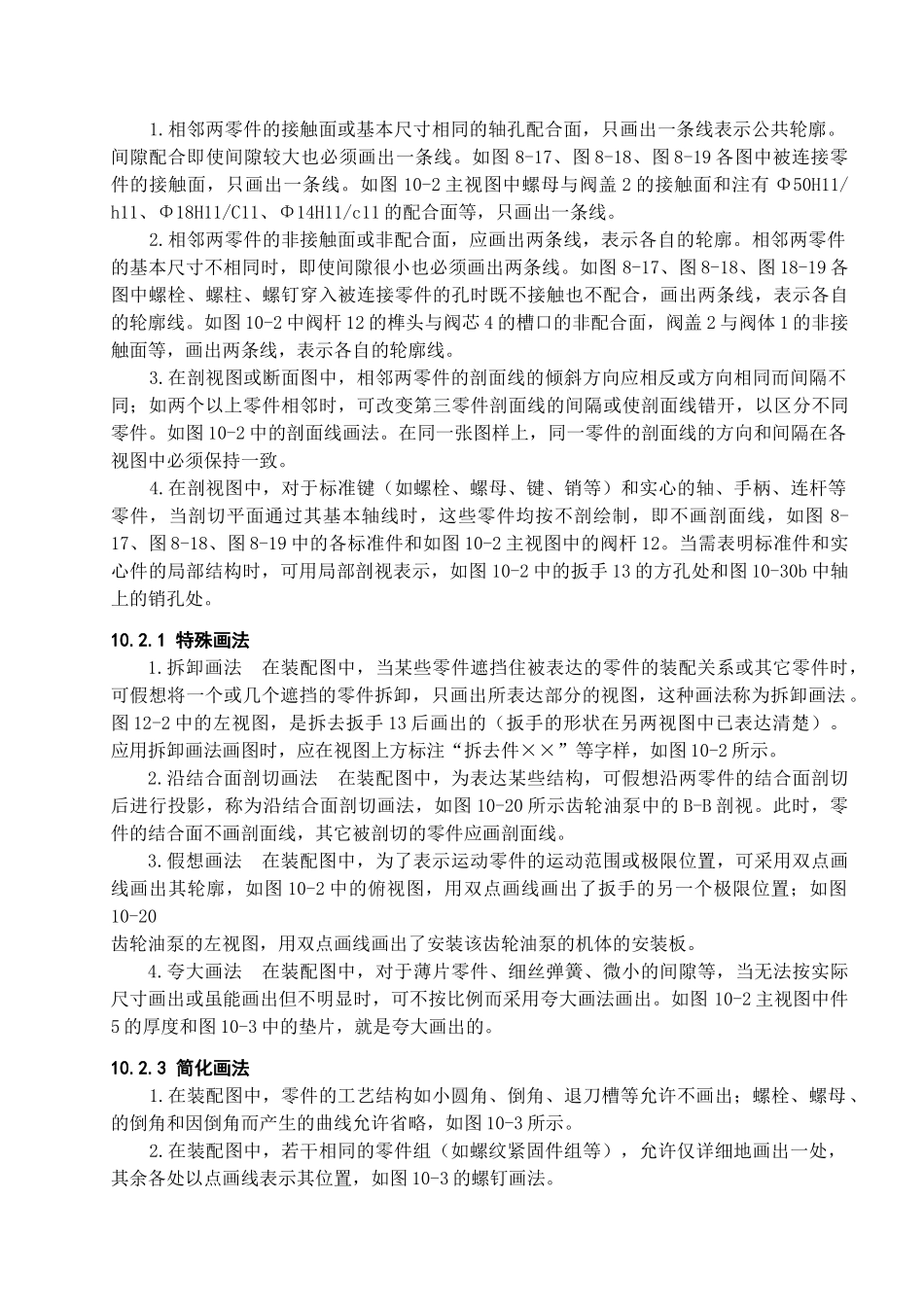

第 10 章 装配图 10.1 装配图概述任何机器都是由若干个零件按一定的装配关系和技术要求装配起来的。图 10-1 是球阀的轴测装配图，由 13 个零件组成。图 10-2 是表示球阀的装配图，这种用来表达机器或部件的图样，称为装配图。10.1.1 装配图的作用装配图主要表达机器或部件的结构形状、装配关系、工作原理和技术要求等内容。设计时，一般先画出装配图，再根据装配图绘制零件图；装配时，则根据装配图把各零件装配成部件或机器；同时，装配图又是安装、调试、操作和检验机器或部件的重要参考资料 。由此可见，装配图是生产中主要的技术文件之一。 图 10-1 球阀的轴测装配图1—阀体 2—阀盖 3—密封圈 4—阀芯 5—调整垫 6—螺杆 7—螺母 8—填料垫 9—中填料 10—上填料 11—填料压紧套 12—阀杆 13—扳手10.1.2 装配图的内容1.一组视图 用一组视图表达机器或部件的工作原理、零件间的装配关系、连接方式，以及主要零件的结构形状。如图 10-2 球阀装配图中的主视图采用全剖视，表达球阀的工作原理和各主要零件间的装配关系；俯视图表达主要零件的外形，并采用局部剖视表达扳手与阀体的连接关系；左视图采用半剖视，表达阀盖的外形以及阀体、阀杆、阀芯间的装配关系。2.必要的尺寸 用来标注机器或部件的规格尺寸、零件之间的配合或相对位置尺寸、机器或部件的外形尺寸、安装尺寸以及设计时确定的其它重要尺寸等。3.技术要求 说明机器或部件的装配、安装、调试、检验、使用与维护等方面的技术要求，一般用文字写出。4.序号、明细栏和标题栏 在装配图中，为了便于迅速、准确地查找每一零件，对每一零件编写序号，并在明细栏中依次列出零件序号、名称、数量、材料等。在标题栏中写明装配体的名称、图号、比例以及设计、制图、审核人员的签名和日期等。图 10-2 球阀装配图10.2 装配图的表达方法第九章中介绍的机件的各种表达方法，在装配图的表达中同样适用。但由于机器或部件是由若干个零件组成，装配图重点表达零件之间的装配关系、零件的主要形状结构、装配体的内外结构形状和工作原理等。国家标准《机械制图》对装配体的表达方法作了相应的规定，画装配图时应将机件的表达方法与装配体的表达方法结合起来，共同完成装配体的表达。10.2.1 规定画法1.相邻两零件的接触面或基本尺寸相同的轴孔配合面，只画出一条线表示公共轮廓。间隙配合即使间隙较大也必须画出一条线。如图 8-17、图 8-18、图 8-19 各图中被...
