高压厂用工作变压器电气试验作业指导书(正文)VIP免费

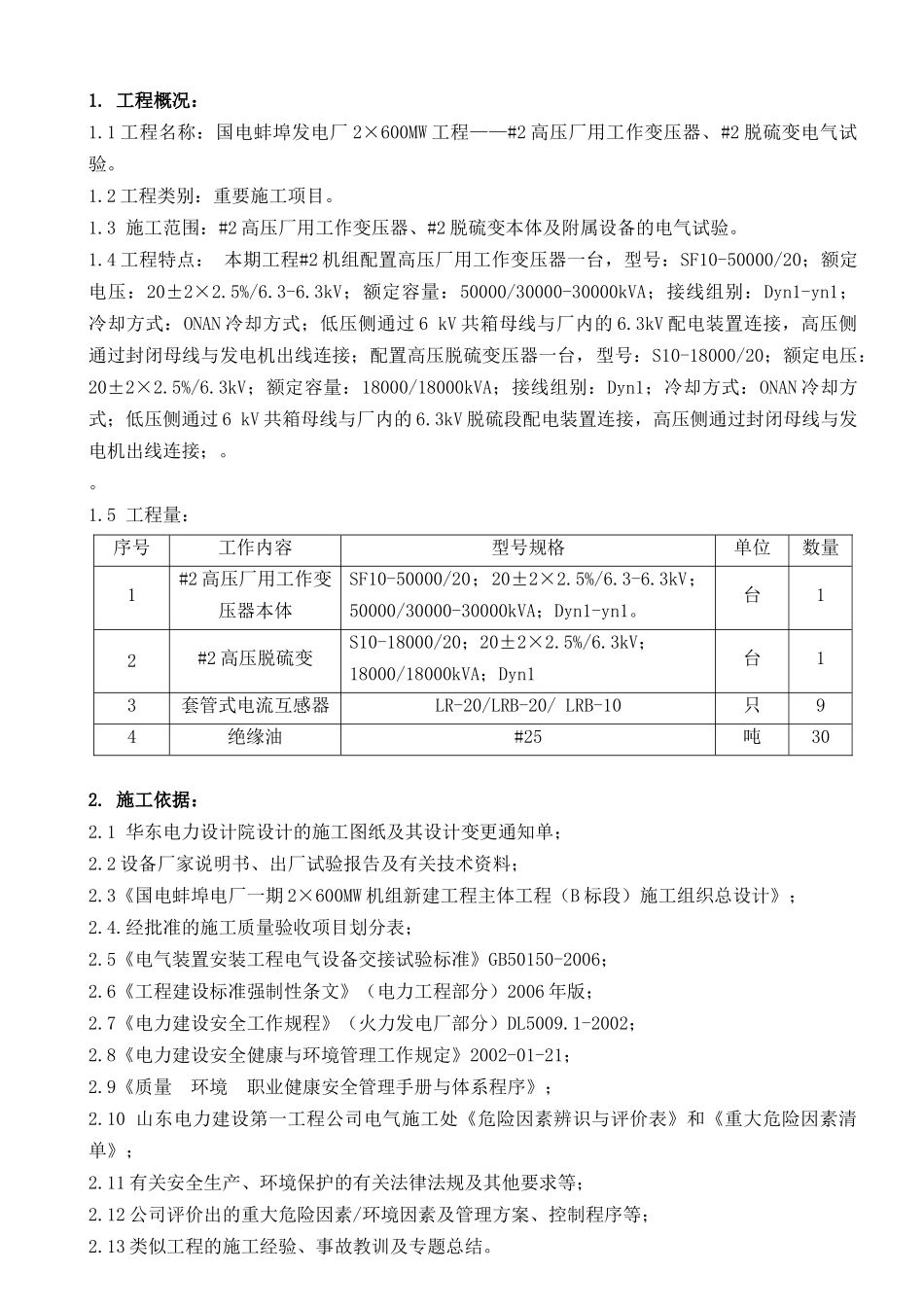

高压厂用工作变压器电气试验作业指导书(正文)_第1页
1/11

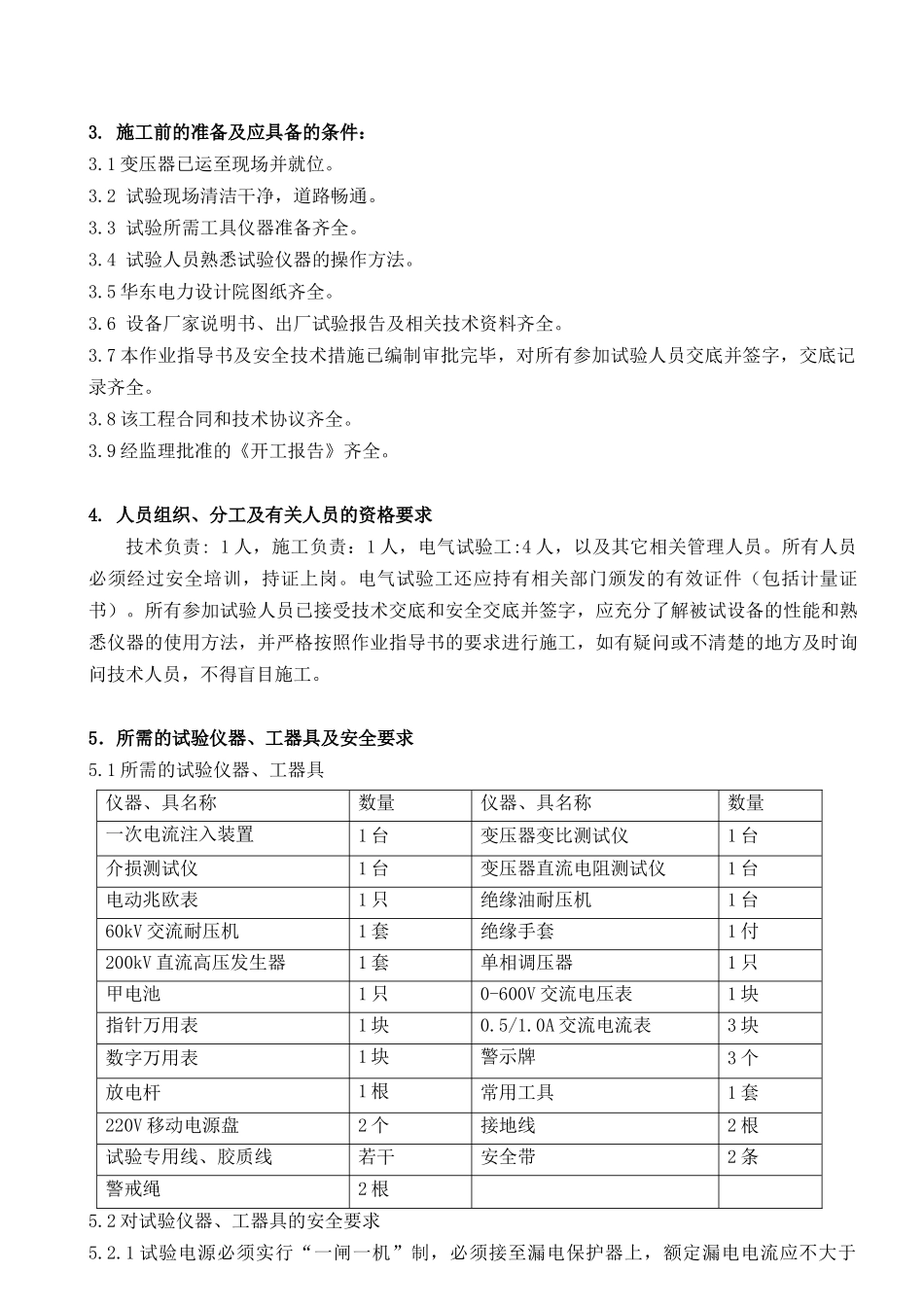

高压厂用工作变压器电气试验作业指导书(正文)_第2页
2/11
高压厂用工作变压器电气试验作业指导书(正文)_第3页
3/11
1. 工程概况:1.1 工程名称:国电蚌埠发电厂 2×600MW 工程——#2 高压厂用工作变压器、#2 脱硫变电气试验。1.2 工程类别:重要施工项目。1.3 施工范围:#2 高压厂用工作变压器、#2 脱硫变本体及附属设备的电气试验。1.4 工程特点: 本期工程#2 机组配置高压厂用工作变压器一台,型号:SF10-50000/20;额定电压:20±2×2.5%/6.3-6.3kV;额定容量:50000/30000-30000kVA;接线组别:Dyn1-yn1;冷却方式:ONAN 冷却方式;低压侧通过 6 kV 共箱母线与厂内的 6.3kV 配电装置连接,高压侧通过封闭母线与发电机出线连接;配置高压脱硫变压器一台,型号:S10-18000/20;额定电压:20±2×2.5%/6.3kV;额定容量:18000/18000kVA;接线组别:Dyn1;冷却方式:ONAN 冷却方式;低压侧通过 6 kV 共箱母线与厂内的 6.3kV 脱硫段配电装置连接,高压侧通过封闭母线与发电机出线连接;。。1.5 工程量:序号工作内容型号规格单位数量1#2 高压厂用工作变压器本体SF10-50000/20;20±2×2.5%/6.3-6.3kV;50000/30000-30000kVA;Dyn1-yn1。台12#2 高压脱硫变S10-18000/20;20±2×2.5%/6.3kV;18000/18000kVA;Dyn1台13套管式电流互感器LR-20/LRB-20/ LRB-10只94绝缘油#25吨302. 施工依据:2.1 华东电力设计院设计的施工图纸及其设计变更通知单;2.2 设备厂家说明书、出厂试验报告及有关技术资料;2.3《国电蚌埠电厂一期 2×600MW 机组新建工程主体工程(B 标段)施工组织总设计》;2.4.经批准的施工质量验收项目划分表;2.5《电气装置安装工程电气设备交接试验标准》GB50150-2006;2.6《工程建设标准强制性条文》(电力工程部分)2006 年版;2.7《电力建设安全工作规程》(火力发电厂部分)DL5009.1-2002;2.8《电力建设安全健康与环境管理工作规定》2002-01-21;2.9《质量 环境 职业健康安全管理手册与体系程序》;2.10 山东电力建设第一工程公司电气施工处《危险因素辨识与评价表》和《重大危险因素清单》;2.11 有关安全生产、环境保护的有关法律法规及其他要求等;2.12 公司评价出的重大危险因素/环境因素及管理方案、控制程序等;2.13 类似工程的施工经验、事故教训及专题总结。3. 施工前的准备及应具备的条件:3.1 变压器已运至现场并就位。3.2 试验现场清洁干净,道路畅通。3.3 试验所需工具仪器准备齐全。3.4 试验人员熟悉试验仪器的操作方法。3.5 华东电力设计院图纸齐全。3.6 设备厂家说明书、出厂试验报...
