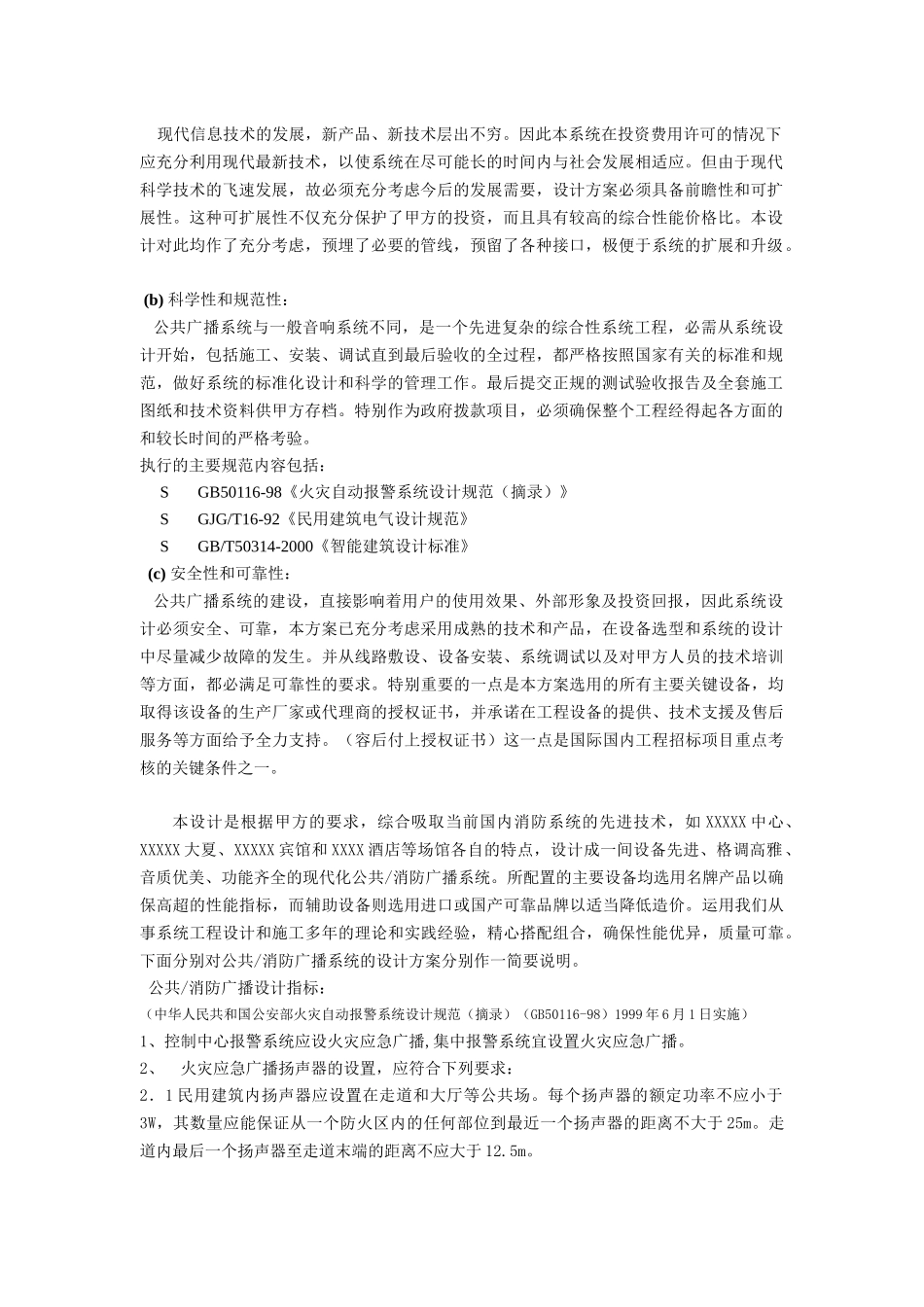

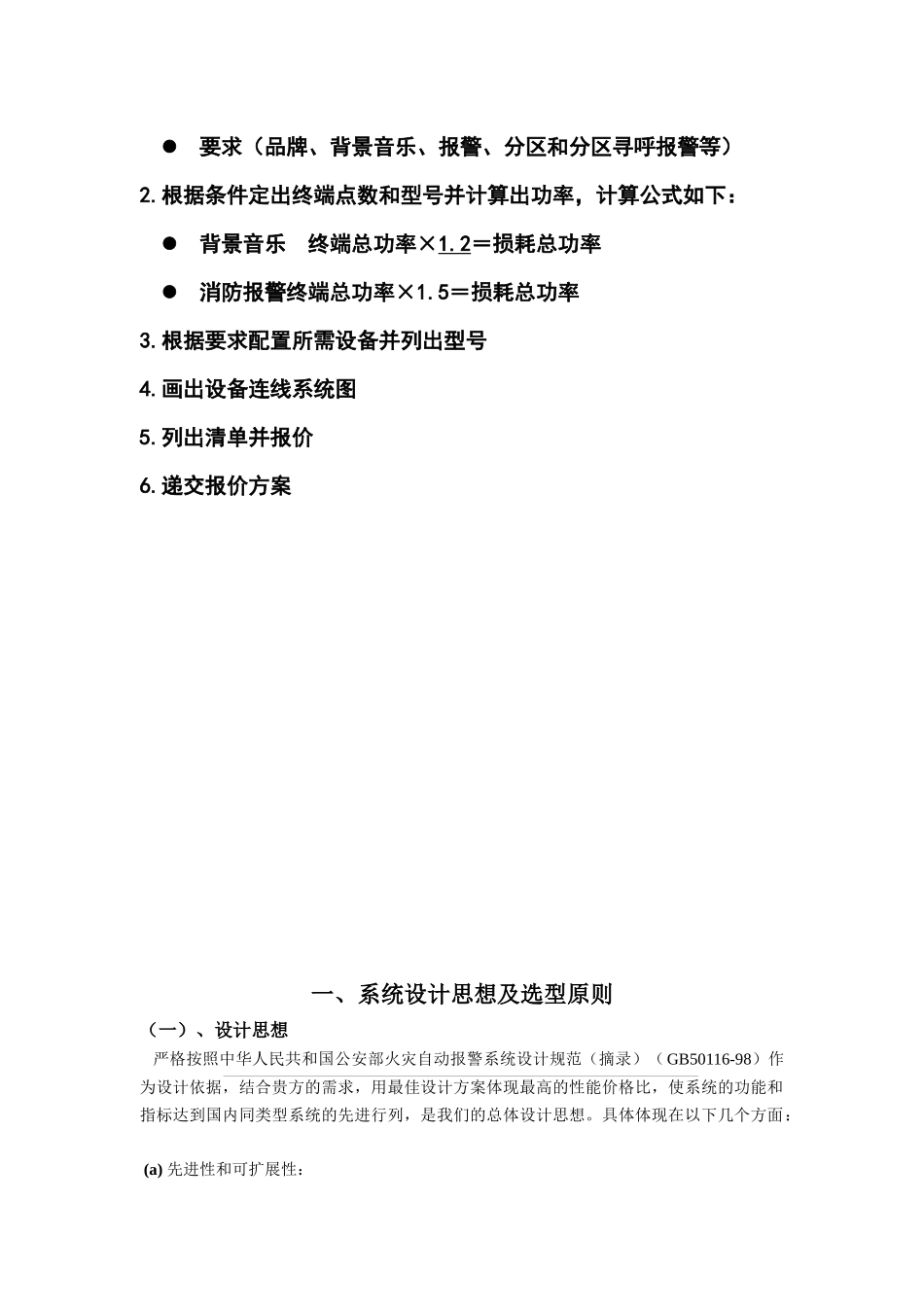

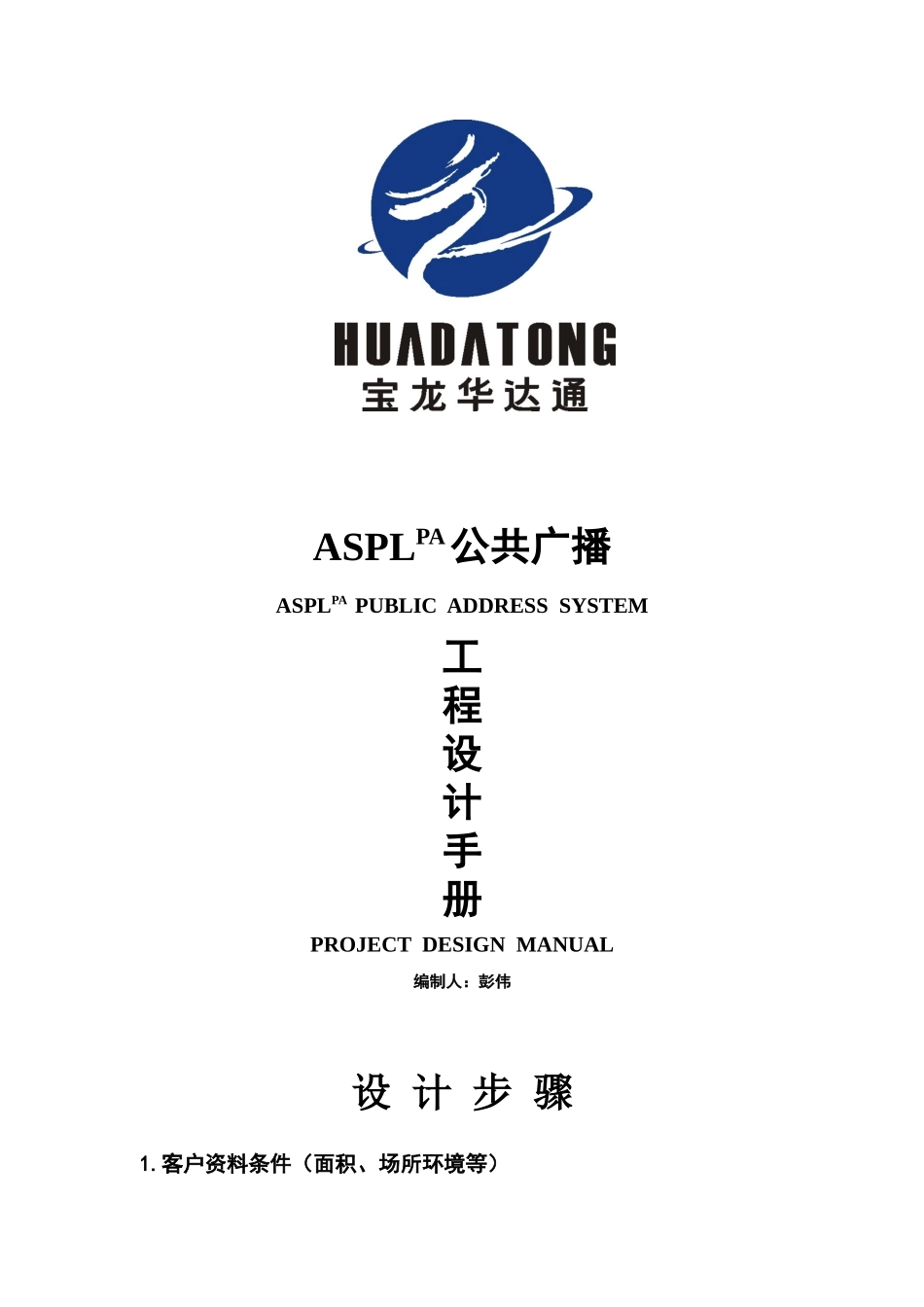

ASPLPA公共广播ASPLPA PUBLIC ADDRESS SYSTEM工程设计手册PROJECT DESIGN MANUAL编制人:彭伟设 计 步 骤1.客户资料条件(面积、场所环境等) 要求(品牌、背景音乐、报警、分区和分区寻呼报警等)2.根据条件定出终端点数和型号并计算出功率,计算公式如下: 背景音乐 终端总功率×1.2=损耗总功率 消防报警终端总功率×1.5=损耗总功率3.根据要求配置所需设备并列出型号4.画出设备连线系统图5.列出清单并报价6.递交报价方案一、系统设计思想及选型原则(一)、设计思想 严格按照中华人民共和国公安部火灾自动报警系统设计规范(摘录)(GB50116-98)作为设计依据,结合贵方的需求,用最佳设计方案体现最高的性能价格比,使系统的功能和指标达到国内同类型系统的先进行列,是我们的总体设计思想。具体体现在以下几个方面: (a) 先进性和可扩展性: 现代信息技术的发展,新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展,故必须充分考虑今后的发展需要,设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资,而且具有较高的综合性能价格比。本设计对此均作了充分考虑,预埋了必要的管线,预留了各种接口,极便于系统的扩展和升级。 (b) 科学性和规范性: 公共广播系统与一般音响系统不同,是一个先进复杂的综合性系统工程,必需从系统设计开始,包括施工、安装、调试直到最后验收的全过程,都严格按照国家有关的标准和规范,做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目,必须确保整个工程经得起各方面的和较长时间的严格考验。 执行的主要规范内容包括: S GB50116-98《火灾自动报警系统设计规范(摘录)》 S GJG/T16-92《民用建筑电气设计规范》 S GB/T50314-2000《智能建筑设计标准》 (c) 安全性和可靠性: 公共广播系统的建设,直接影响着用户的使用效果、外部形象及投资回报,因此系统设计必须安全、可靠,本方案已充分考虑采用成熟的技术和产品,在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面,都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备,均取得该设备的生产厂家或代理商的授权证书,并...
