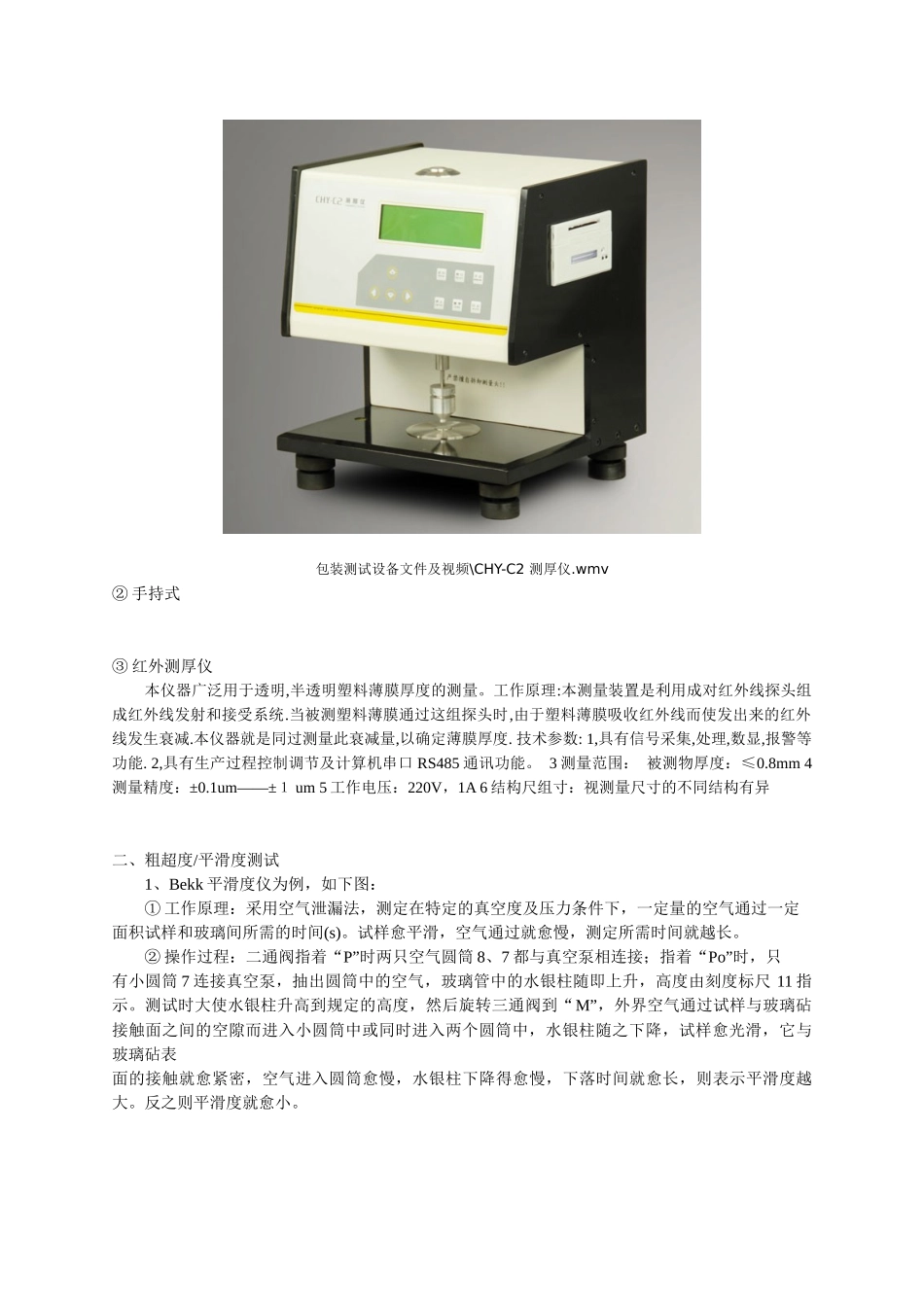

第四章 纸及塑料材料测试一、厚度测试以 YQ—Z—11 型电动式厚度仪为例，如下图：1、测试功能：测定纸、纸板及具他板片状材料的厚度。2、结构及工作原理：这种厚度仪由标准测量表头和能完成测量动作的机架组成。在机架 3 内装有电机、凸轮及杠杆。电机运转后凸轮的运动可使重砣 5 产生测量接触压力，经上下运动可完成测量厚度的动作。3、校准程序：开动电机，使测量头处于最低位置，观察干分表指针，并旋转表盘使指针指零，然后按下按钮，使测量头重复升降几次，至指针稳定指示零位为止。设备实例： ①包装测试设备文件及视频\CHY-C2 测厚仪.wmv② 手持式③ 红外测厚仪本仪器广泛用于透明,半透明塑料薄膜厚度的测量。工作原理:本测量装置是利用成对红外线探头组成红外线发射和接受系统.当被测塑料薄膜通过这组探头时,由于塑料薄膜吸收红外线而使发出来的红外线发生衰减.本仪器就是同过测量此衰减量,以确定薄膜厚度. 技术参数: 1,具有信号采集,处理,数显,报警等功能. 2,具有生产过程控制调节及计算机串口 RS485 通讯功能。 3 测量范围： 被测物厚度：≤0.8mm 4测量精度：±0.1um――±１ um 5 工作电压：220V，1A 6 结构尺组寸：视测量尺寸的不同结构有异二、粗超度/平滑度测试1、Bekk 平滑度仪为例，如下图：① 工作原理：采用空气泄漏法，测定在特定的真空度及压力条件下，一定量的空气通过一定面积试样和玻璃间所需的时间(s)。试样愈平滑，空气通过就愈慢，测定所需时间就越长。② 操作过程：二通阀指着“P”时两只空气圆筒 8、7 都与真空泵相连接；指着“Po”时，只有小圆筒 7 连接真空泵，抽出圆筒中的空气，玻璃管中的水银柱随即上升，高度由刻度标尺 11 指示。测试时大使水银柱升高到规定的高度，然后旋转三通阀到“M”，外界空气通过试样与玻璃砧接触面之间的空隙而进入小圆筒中或同时进入两个圆筒中，水银柱随之下降，试样愈光滑，它与玻璃砧表面的接触就愈紧密，空气进入圆筒愈慢，水银柱下降得愈慢，下落时间就愈长，则表示平滑度越大。反之则平滑度就愈小。目前市场上的平滑度测定仪有：① 别克平滑度测定仪是依据 BEKK 法设计生产的新型有数显功能的平滑度仪，内设采用压力传感器的控制系统来取代传统的有很多缺点的水银柱系统。参数：测量范围 0 - 12,000 秒尺寸：80 cm×56cm×61cm 电源：220V/50Hz/单相/2A 重量：51kg BST②平滑度测定仪2、针描粗糙度仪 ① 主要测试功能：...
