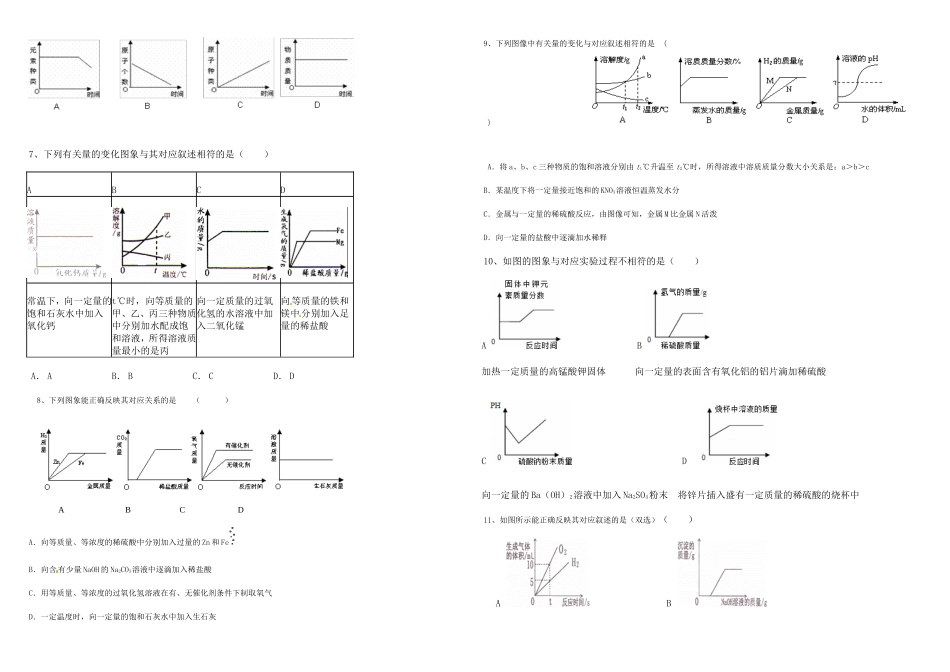

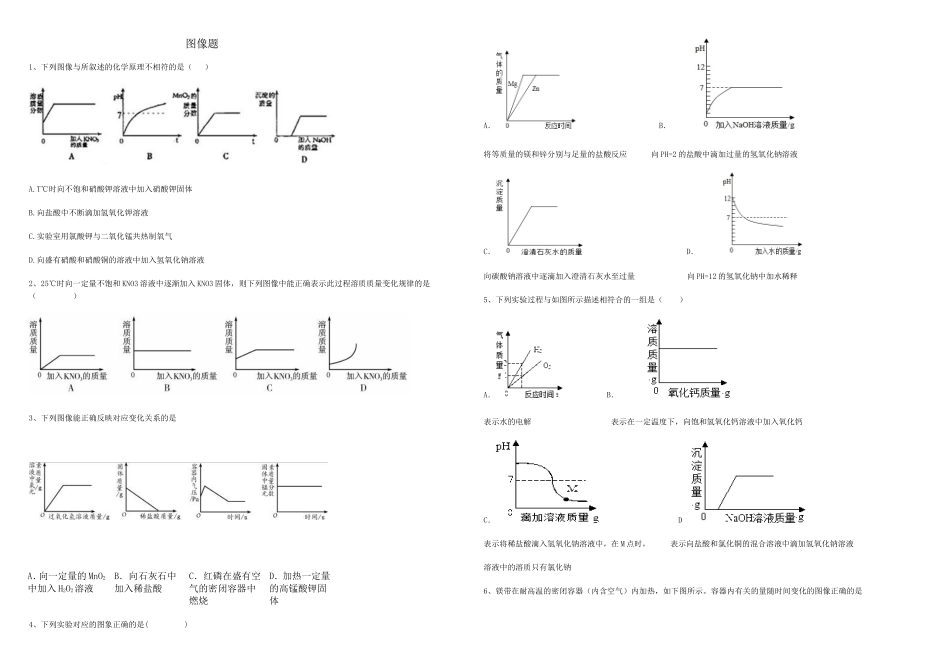

图像题1、下列图像与所叙述的化学原理不相符的是（）A.T℃时向不饱和硝酸钾溶液中加入硝酸钾固体B.向盐酸中不断滴加氢氧化钾溶液C.实验室用氯酸钾与二氧化锰共热制氧气D.向盛有硝酸和硝酸铜的溶液中加入氢氧化钠溶液2、25℃时向一定量不饱和KNO3溶液中逐渐加入KNO3固体，则下列图像中能正确表示此过程溶质质量变化规律的是（）3、下列图像能正确反映对应变化关系的是A．向一定量的MnO2中加入H2O2溶液B．向石灰石中加入稀盐酸C．红磷在盛有空气的密闭容器中燃烧D．加热一定量的高锰酸钾固体4、下列实验对应的图象正确的是()A．B．将等质量的镁和锌分别与足量的盐酸反应向PH=2的盐酸中滴加过量的氢氧化钠溶液C．D．向碳酸钠溶液中逐滴加入澄清石灰水至过量向PH=12的氢氧化钠中加水稀释5、下列实验过程与如图所示描述相符合的一组是（）A．B．表示水的电解表示在一定温度下，向饱和氢氧化钙溶液中加入氧化钙C．D表示将稀盐酸滴入氢氧化钠溶液中，在M点时，表示向盐酸和氯化铜的混合溶液中滴加氢氧化钠溶液溶液中的溶质只有氯化钠6、镁带在耐高温的密闭容器（内含空气）内加热，如下图所示。容器内有关的量随时间变化的图像正确的是7、下列有关量的变化图象与其对应叙述相符的是（）ABCD常温下，向一定量的饱和石灰水中加入氧化钙t℃时，向等质量的甲、乙、丙三种物质中分别加水配成饱和溶液，所得溶液质量最小的是丙向一定质量的过氧化氢的水溶液中加入二氧化锰向等质量的铁和镁中分别加入足量的稀盐酸A．AB．BC．CD．D8、下列图象能正确反映其对应关系的是（）ABCDA．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．一定温度时，向一定量的饱和石灰水中加入生石灰9、下列图像中有关量的变化与对应叙述相符的是()A．将a、b、c三种物质的饱和溶液分别由t1℃升温至t2℃时，所得溶液中溶质质量分数大小关系是：a＞b＞cB．某温度下将一定量接近饱和的KNO3溶液恒温蒸发水分C．金属与一定量的稀硫酸反应，由图像可知，金属M比金属N活泼D．向一定量的盐酸中逐滴加水稀释10、如图的图象与对应实验过程不相符的是（）AB加热一定质量的高锰酸钾固体向一定量的表面含有氧化铝的铝片滴加稀硫酸CD向一定量的Ba（OH）2溶液中加入Na2SO4粉末将锌片插入盛有一定质量的稀硫酸的烧杯中11、如图所示能正确反映其对应叙述的是（双选）（）AB电解水一段时间向氯化铜和盐酸的混合物中滴加氢氧化钠溶液C.D向硫酸溶液中不断加水向等质量的锌和铁中加入足量的稀盐酸12、下列图象中有关量的变化趋势正确的是（）A．某温度下，向一定量不饱和硝酸钾溶液中不断加入硝酸钾晶体B．向一定量的稀盐酸中逐滴滴加水C．向一定量的氢氧化钠和碳酸钠的混合溶液中逐滴滴加盐酸D．将水通电电解一段时间13、下列图像能正确反映对应变化关系的是()A.20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体B.将等质量的镁片和铁片投入到足量稀硫酸中C.用酒精灯加热一定量的高锰酸钾固体D.向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液14、下列四个图象能正确反映实验变化关系的有（）A常温下，足量的镁、铁分别同时放入少量等质量、等质量分数的稀盐酸中B敞口放置于空气中的浓硫酸或稀盐酸C加热KNO3、Ca（OH）2的饱和溶液（不考虑溶剂的蒸发）D.少量的碳在密闭的集气瓶中与氧气完全燃烧A．AB．BC．CD．D15、下列不能正确反映相关实验过程中量的变化关系的图象是A．氢氧化钠溶液加水稀释B．一定压强下，氧气在水中的溶解度C．一定温度下，向不饱和硝酸钾溶液中加入硝酸钾D．氯酸钾和二氧化锰混合加热制氧气中，a使用催化剂，b未使用催化剂16、下列实验过程与如图所示描述相符合的一组是（）A．①表示水的电解B．②表示在一定温度下，向饱和氢氧化钙溶液中加入氧化钙C．③表示将稀盐酸滴入氢氧化钠溶液中，在M点时，溶液中的溶质只有氯化钠D．④表示向盐酸和氯化铜的混合溶液中滴加氢氧化钠溶液17、向等质量的锌粉和铁粉中分别加入足量稀硫酸，下列图像描述正确的是（)18、下列图象能正确反映其对应的实验操作...
