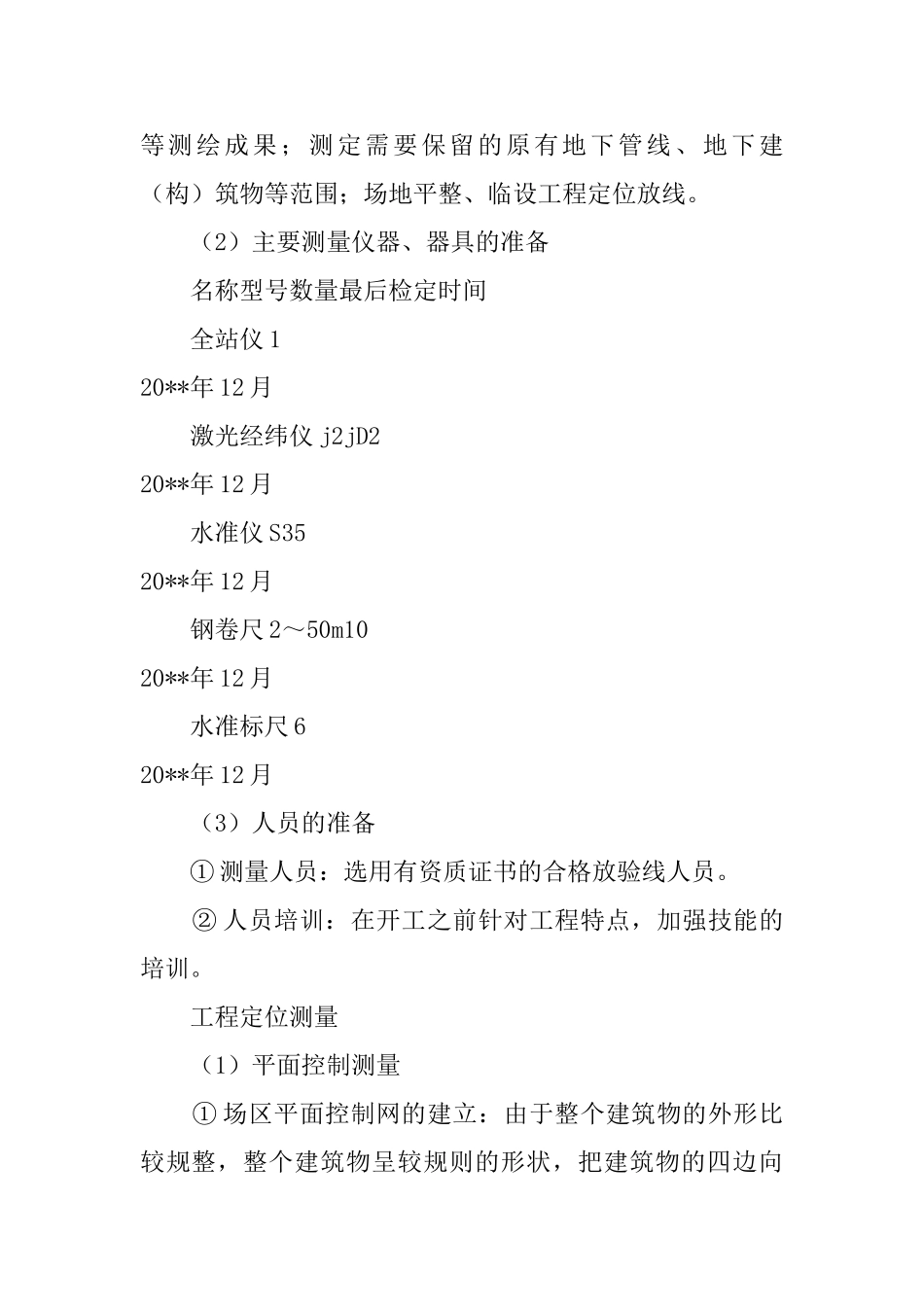

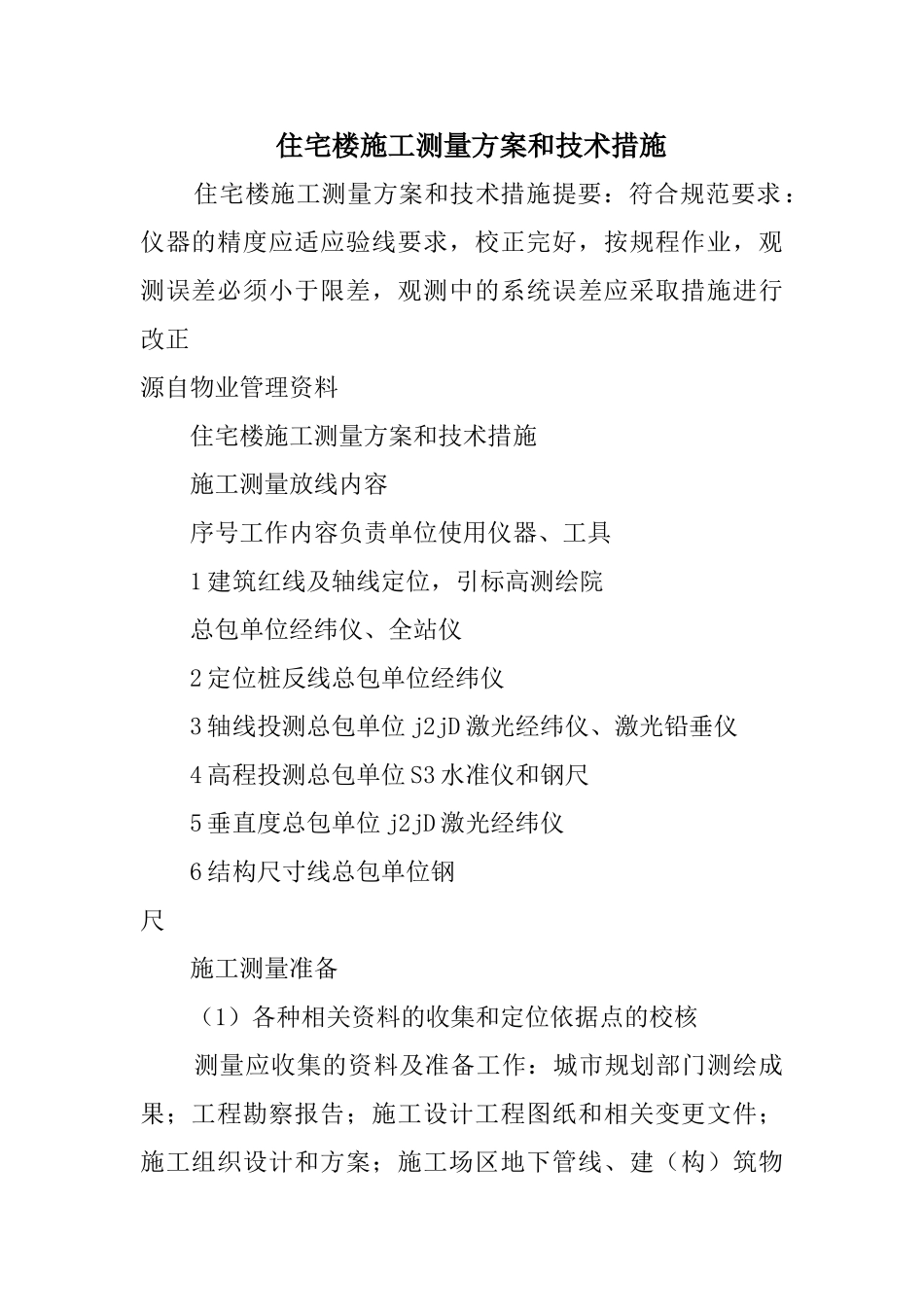

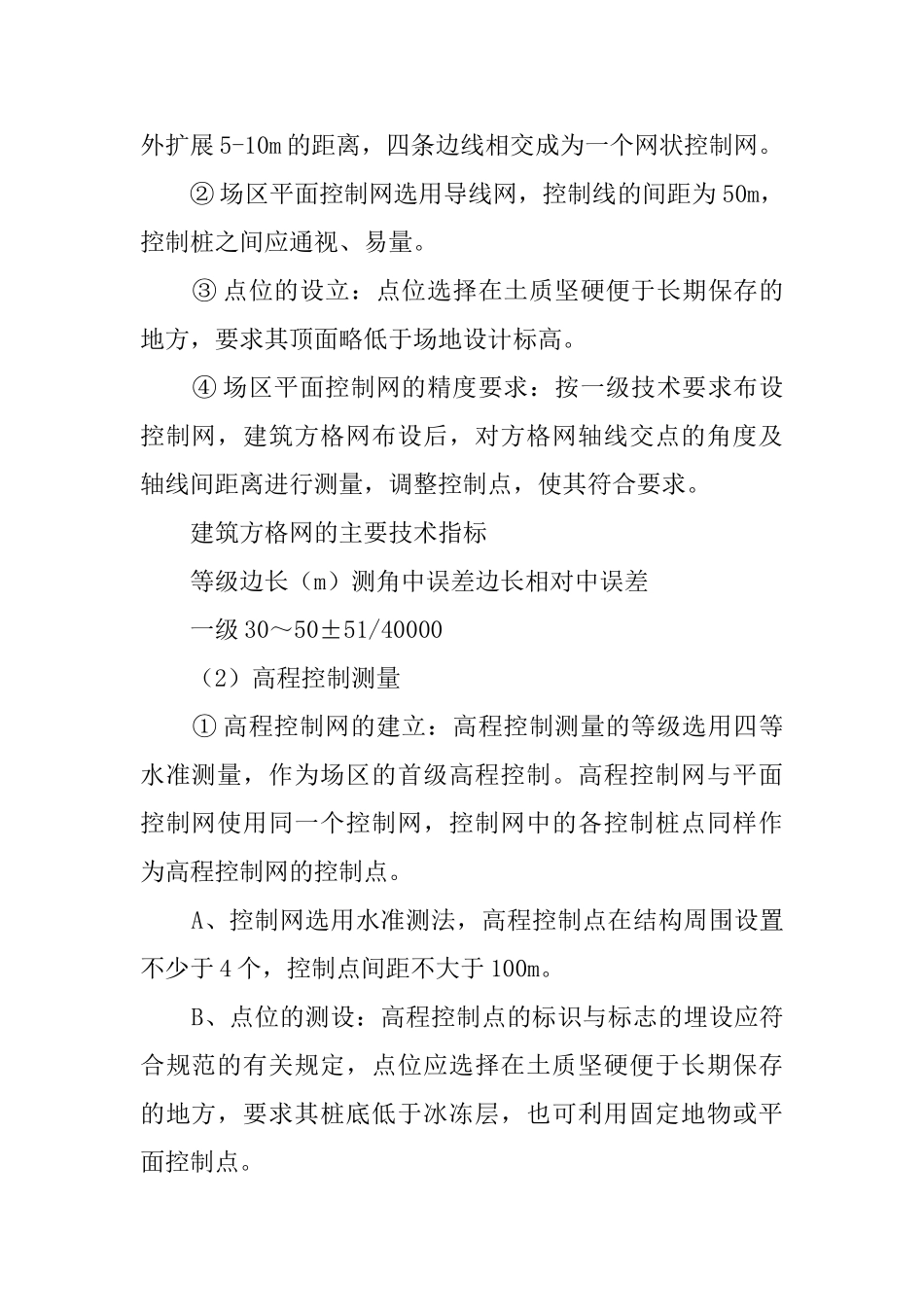

住宅楼施工测量方案和技术措施 住宅楼施工测量方案和技术措施提要：符合规范要求：仪器的精度应适应验线要求，校正完好，按规程作业，观测误差必须小于限差，观测中的系统误差应采取措施进行改正源自物业管理资料 住宅楼施工测量方案和技术措施 施工测量放线内容 序号工作内容负责单位使用仪器、工具 1 建筑红线及轴线定位，引标高测绘院 总包单位经纬仪、全站仪 2 定位桩反线总包单位经纬仪 3 轴线投测总包单位 j2jD 激光经纬仪、激光铅垂仪 4 高程投测总包单位 S3 水准仪和钢尺 5 垂直度总包单位 j2jD 激光经纬仪 6 结构尺寸线总包单位钢尺 施工测量准备 （1）各种相关资料的收集和定位依据点的校核 测量应收集的资料及准备工作：城市规划部门测绘成果；工程勘察报告；施工设计工程图纸和相关变更文件；施工组织设计和方案；施工场区地下管线、建（构）筑物等测绘成果；测定需要保留的原有地下管线、地下建（构）筑物等范围；场地平整、临设工程定位放线。 （2）主要测量仪器、器具的准备 名称型号数量最后检定时间 全站仪 120**年 12 月 激光经纬仪 j2jD220**年 12 月 水准仪 S3520**年 12 月 钢卷尺 2～50m1020**年 12 月 水准标尺 620**年 12 月 （3）人员的准备 ① 测量人员：选用有资质证书的合格放验线人员。 ② 人员培训：在开工之前针对工程特点，加强技能的培训。 工程定位测量 （1）平面控制测量 ① 场区平面控制网的建立：由于整个建筑物的外形比较规整，整个建筑物呈较规则的形状，把建筑物的四边向外扩展 5-10m 的距离，四条边线相交成为一个网状控制网。 ② 场区平面控制网选用导线网，控制线的间距为 50m，控制桩之间应通视、易量。 ③ 点位的设立：点位选择在土质坚硬便于长期保存的地方，要求其顶面略低于场地设计标高。 ④ 场区平面控制网的精度要求：按一级技术要求布设控制网，建筑方格网布设后，对方格网轴线交点的角度及轴线间距离进行测量，调整控制点，使其符合要求。 建筑方格网的主要技术指标 等级边长（m）测角中误差边长相对中误差 一级 30～50±51/40000 （2）高程控制测量 ① 高程控制网的建立：高程控制测量的等级选用四等水准测量，作为场区的首级高程控制。高程控制网与平面控制网使用同一个控制网，控制网中的各控制桩点同样作为高程控制网的控制点。 A、控制网选用水准测法，高程控制点在结构周围设置不少于 4 个，控制点间距...
