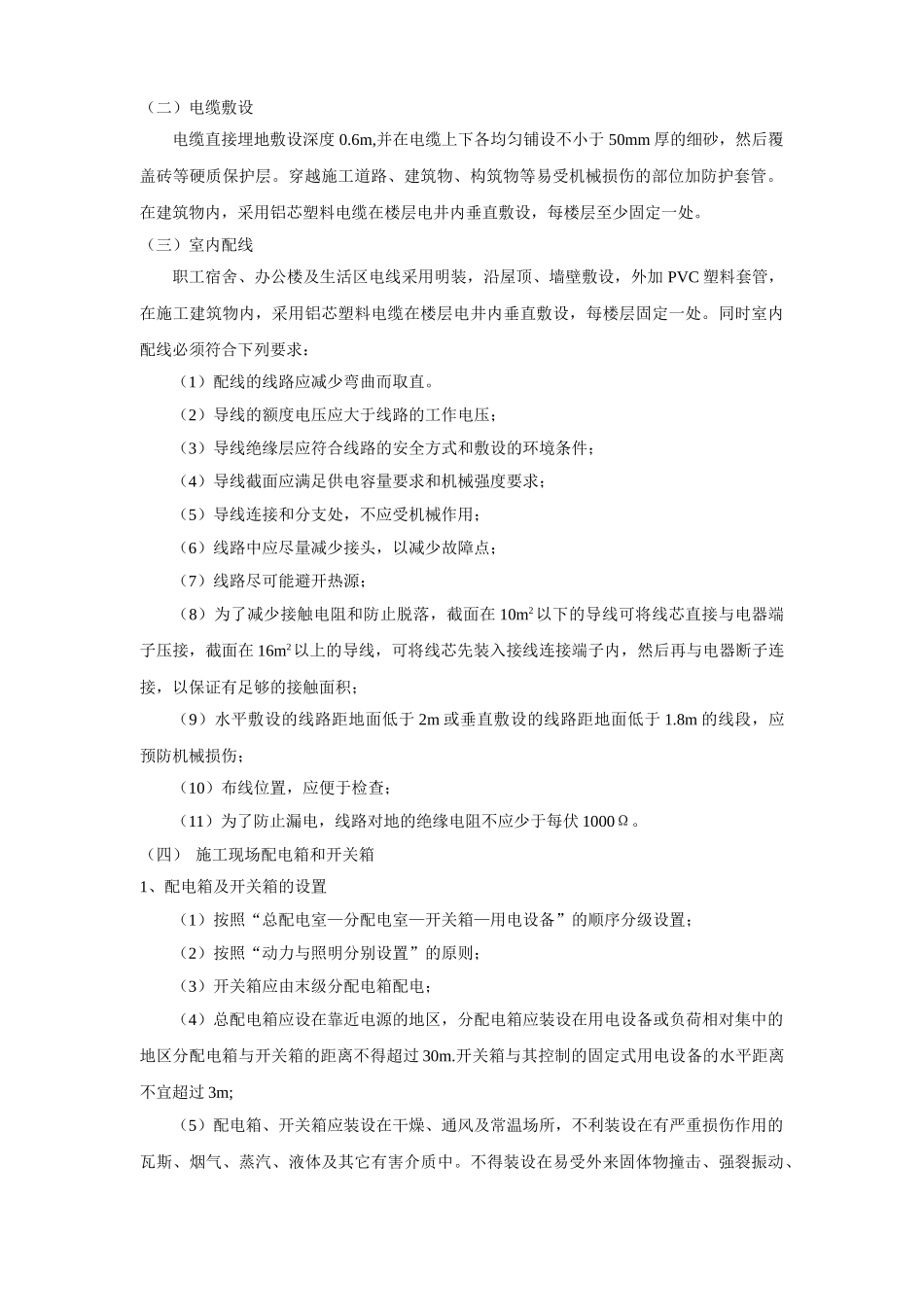

杭州清怡花苑1#-8#楼施工现场临时用电施工组织设计(DOC14页)_第2页
2/13

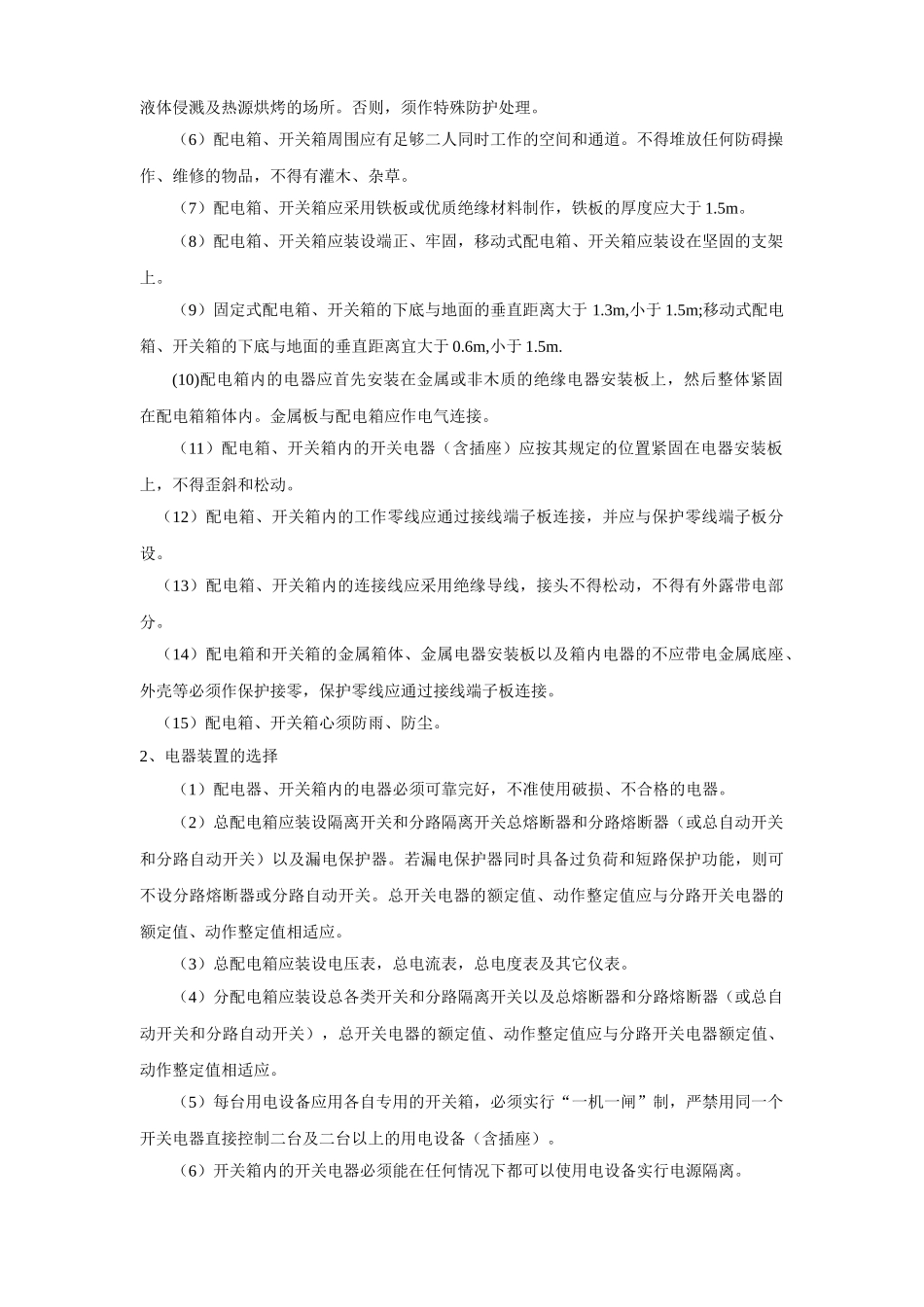

杭州清怡花苑1#-8#楼施工现场临时用电施工组织设计(DOC14页)_第3页
3/13
施工现场临时用电施工组织设计(一) 工程概况杭州清怡花苑 1#-8#楼由杭州商宇房地产开发有限公司开发,它位于杭州老复兴街南侧,海月路西侧。1#楼为 9 层,8#楼为 12 层,2# ~ 7#楼均为 6 ~ 7 层,地下室一层并连为一体,与 12#、13#楼相通,总建筑面积 45771M2。根据施工现场具体情况和平面布置,用电分二个区,生产区和办公生活区,其中办公生活区设在拟建房屋的东侧,施工用电均从甲方指定变压器处接入(315KVA)。(二) 施工现场用电量统计:根据现场平面布置,作好用电量的统计(见表)(三) 总配电室(箱)按照“总配电箱-分配电箱-开关箱-用电设备”的顺序分级设置,并且动力与照明分别设置。现场分配电箱位置详电气平面图。1、配电室应符合下列要求:(1)配电屏(盘)正面的操作通道宽度,单位布置不小于 1.5m,双列布置不小于 2m;(2)配电屏(盘)后的维护通道宽度不小于 0.8m;(3)配电屏(盘)侧面的维护通道宽度不小于 1m;(4)配电室的天棚距地面不低于 3m;(5)配电室的门向外开,并配锁;(6)配电室内的裸母线与地面垂直距离小于 2.5m 时,采用遮栏隔离,遮栏下面通行道的高度不小于 0.5m;(7)配电室围栏上端与垂直上方带电部分的净距,不小于 0.075m;(8)配电装置的上端距天棚不小于 0.5m;(9)母线均应涂刷有色油漆;(10)配电室的建筑物和构筑物的耐火等级应不低于 3 级,室内应配置砂箱和绝缘灭火器。2、配电屏(盘)(1)配电屏(盘)装设有功、无功电度表,并设电流、电压表。电流表与计费电度表分用两组电流互感器。(2)配电屏(盘)应装设短路、过负荷保护装置和漏电保护器。(3)配电屏(盘)上的各配电线路编号,并标明用途标记。(4)配电屏(盘)或配电线路维修时,必须悬挂停电标志牌,停、送电必须由专人负责。(二)电缆敷设电缆直接埋地敷设深度 0.6m,并在电缆上下各均匀铺设不小于 50mm 厚的细砂,然后覆盖砖等硬质保护层。穿越施工道路、建筑物、构筑物等易受机械损伤的部位加防护套管。在建筑物内,采用铝芯塑料电缆在楼层电井内垂直敷设,每楼层至少固定一处。(三)室内配线职工宿舍、办公楼及生活区电线采用明装,沿屋顶、墙壁敷设,外加 PVC 塑料套管,在施工建筑物内,采用铝芯塑料电缆在楼层电井内垂直敷设,每楼层固定一处。同时室内配线必须符合下列要求:(1)配线的线路应减少弯曲而取直。(2)导线的额度电压应大于线路的工作电压;(3)导线绝缘层应...
