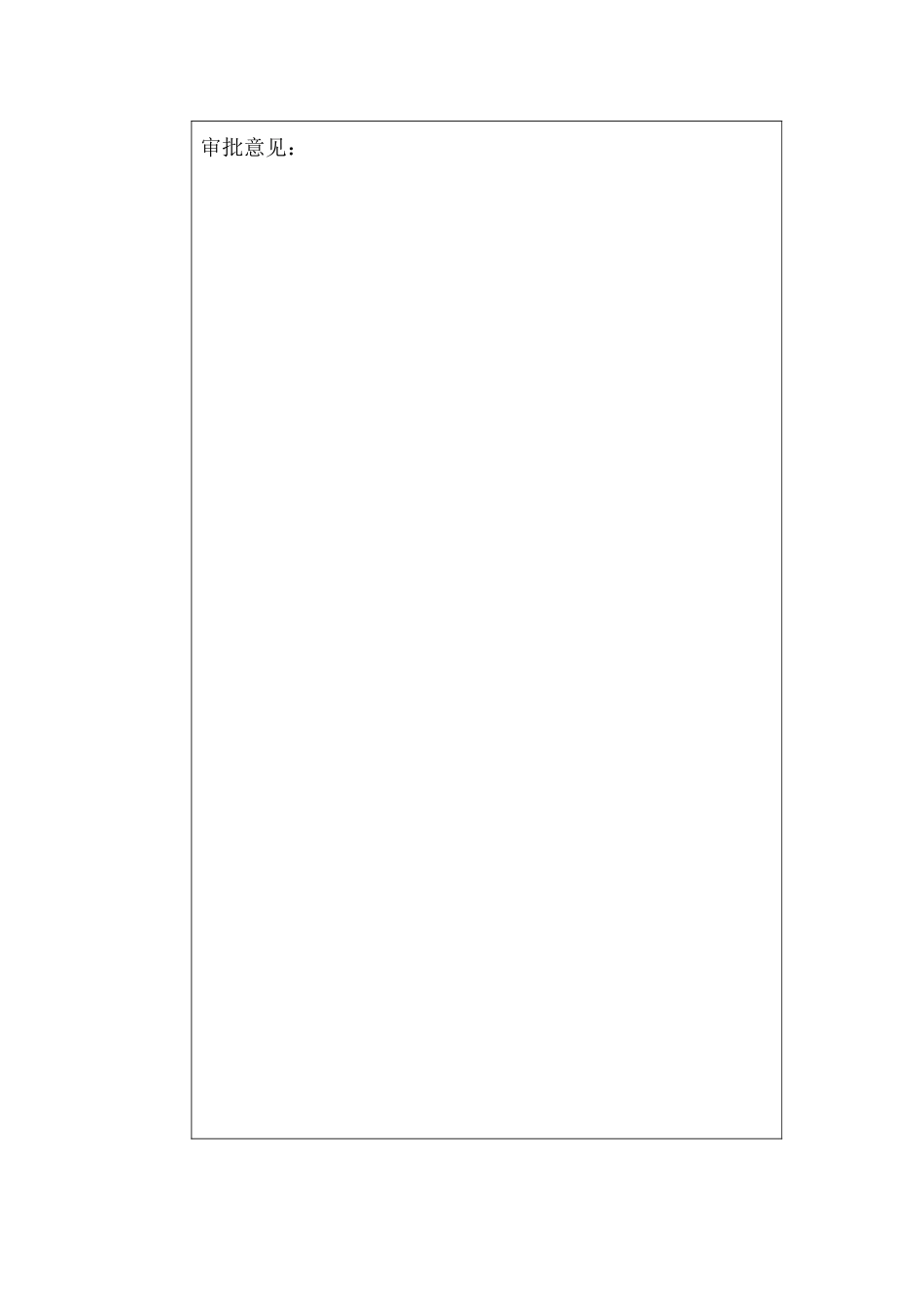

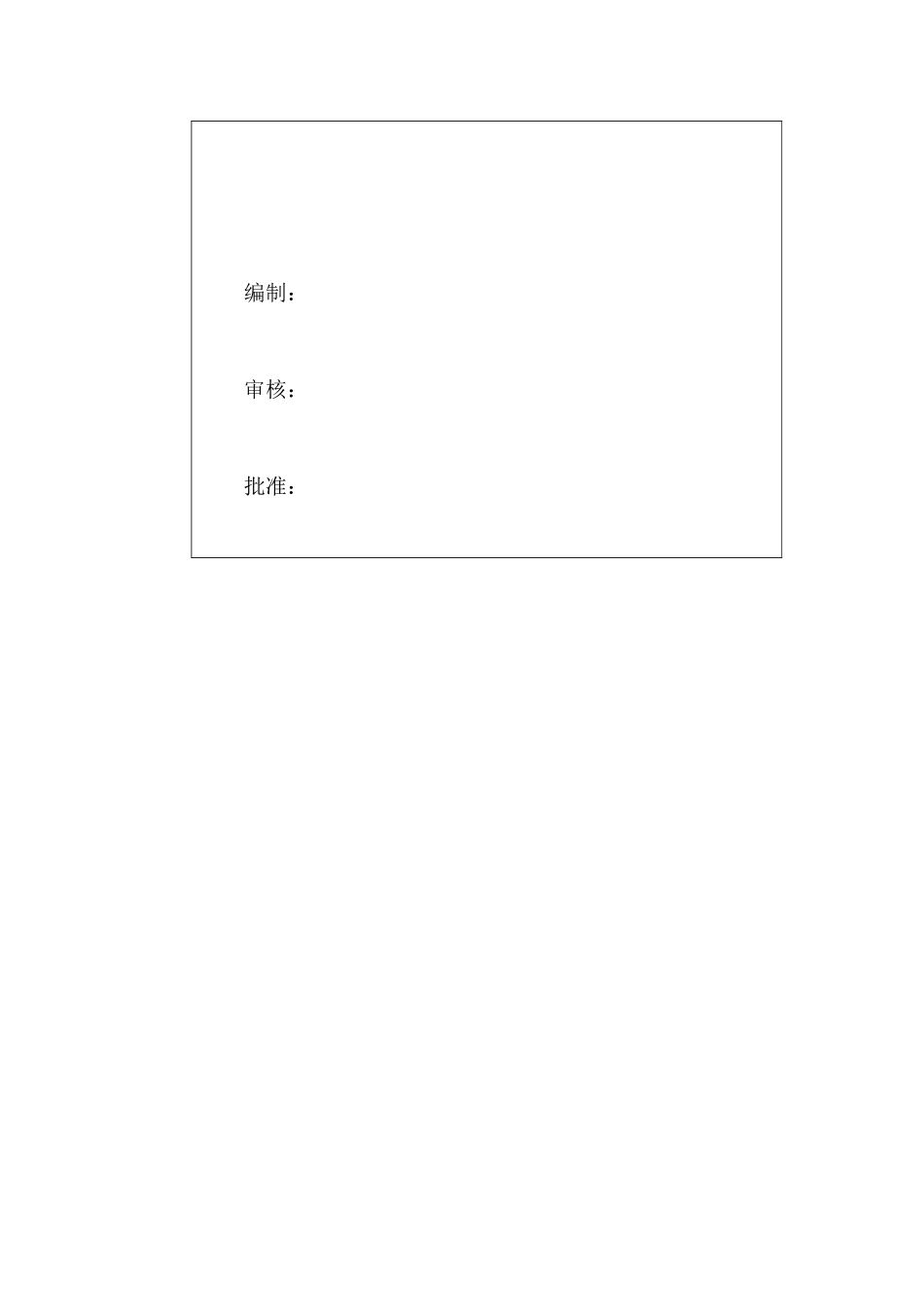

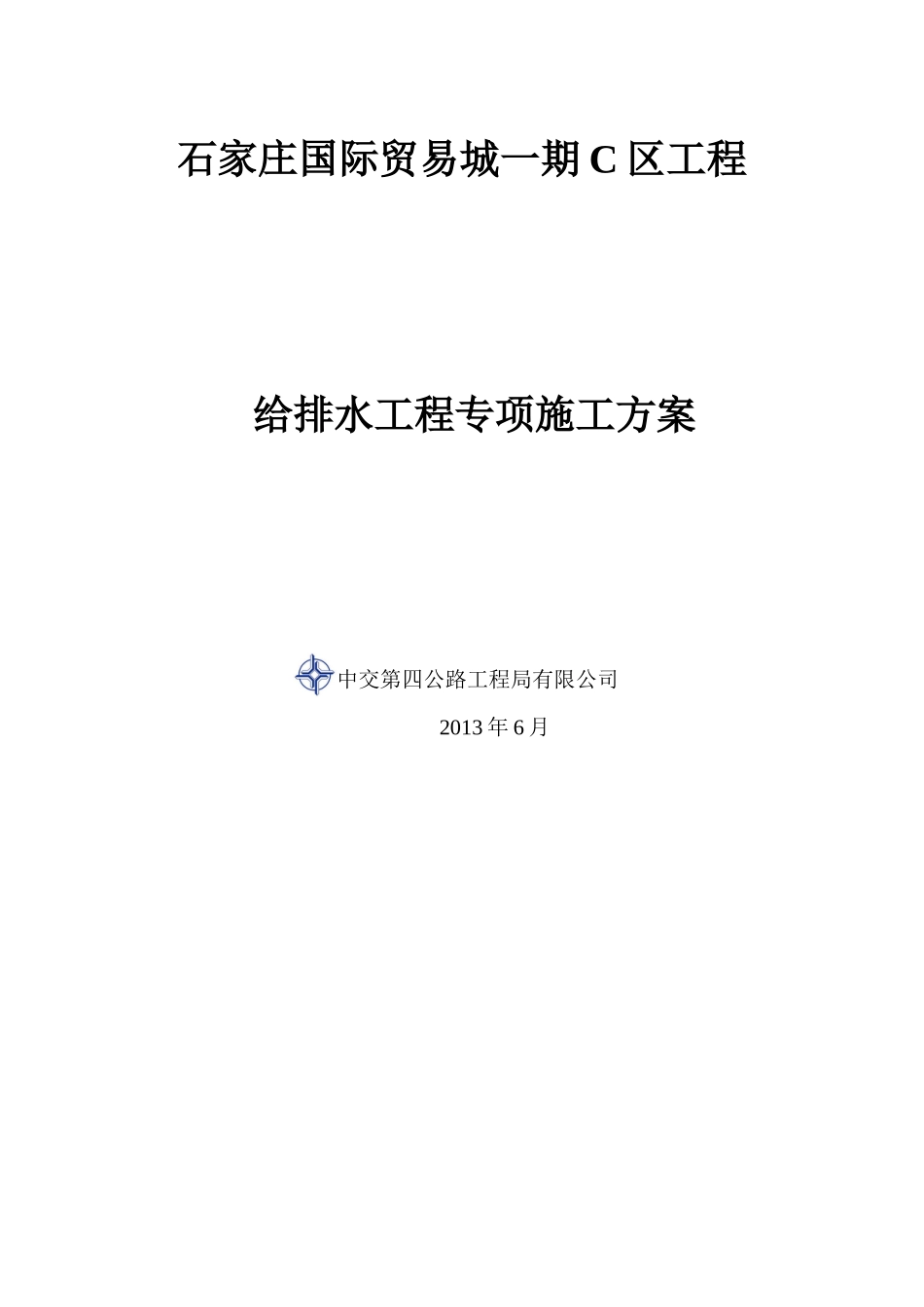

石家庄国际贸易城一期 C 区工程给排水工程专项施工方案中交第四公路工程局有限公司2013 年 6 月审批意见：编制：审核：批准：目 录第一章 编制依据第二章 工程概况第三章 施工部署第四章 主要分项工程的施工方法和技术措施第五章 试验、调试第六章 保证施工安全生产的技术措施第七章 成品保护措施第八章 节能措施第一章 编制依据一、 施工图图纸名称图纸编号石家庄国际贸易城一期给排水图 104 张二、 适用于本工程的主要标准、法律法规、规范规程、图集及有关文件序号名 称编 号1建筑给水排水及采暖工程施工质量验收规范GB50242-20022建筑设备通用图集91SB2、3、4、-X13全国通用给水排水标准图集S1、S2、S3、S44卫生设备安装09S3045小型潜水排污泵选用及安装08S3056室内消火栓安装04S2027消防水泵接合器安装 SQX100-A 型99S2038自动喷水灭火系统工程施工及验收规范GB50261 一 20059消防专用水泵选用及安装04S20410雨水斗选用及安装09S30211倒流防止器安装05S10812建筑排水设备附件选用安装04S30113常用小型仪表及特种阀门选用安装01SS10514管道和设备保温、防结露及电伴热03S40115建筑节能工程施工质量验收规范GB50411-2007第二章 工程概况石家庄国际贸易城一期 C 区工程，总建筑面积约 30 万平方米，其中专业市场为 22 万平方米，配套办公建筑面积 7.8 万平方米，地下室 3054 平方米，是集多层、高层、的工程项目。其中 C 区专市场、配套办公楼工程，详见以下列表：序号项目建筑面积(m2)结构高度(m)层数1专业市场22 万框架20.6四层2配套办公楼7.8 万框剪97.5二十六层3地下室3056框架6.6一层一、生活给水系统1、给水水源从基地西侧天山大街和南侧兆通南城市自来水菅道上各引入一根给水管。为满足消防要求，引入管管径为 DN300，各设 DN200 水平螺翼式水表一只、倒流防止器一套，在基地内形成 DN300 环网。由于市政压力资料未知，暂按 0.2MPa 计。2、给水用水量：C 地块最高日约 4298.60T/d，其中，空调补充水约 1800T/d。最大时用水约为 478.36T/h。3、分区供水：建材家居市场给水系统按竖向划为两个压力分区，地下部分至地上二层由市政直供，三层~四层为加压给水区，由地下室储水箱+变频给水泵加压供给。4、供水方式：本项目在基地南北侧地下室给水泵房内均设置储水箱及变频给水泵，水泵从储水箱吸水加压供至各用水点。二、排水系统1、建筑物地下一层的污水汇集于集水池内，经潜水排污泵提升...
