出入沟到排土场的线路工程设计VIP免费

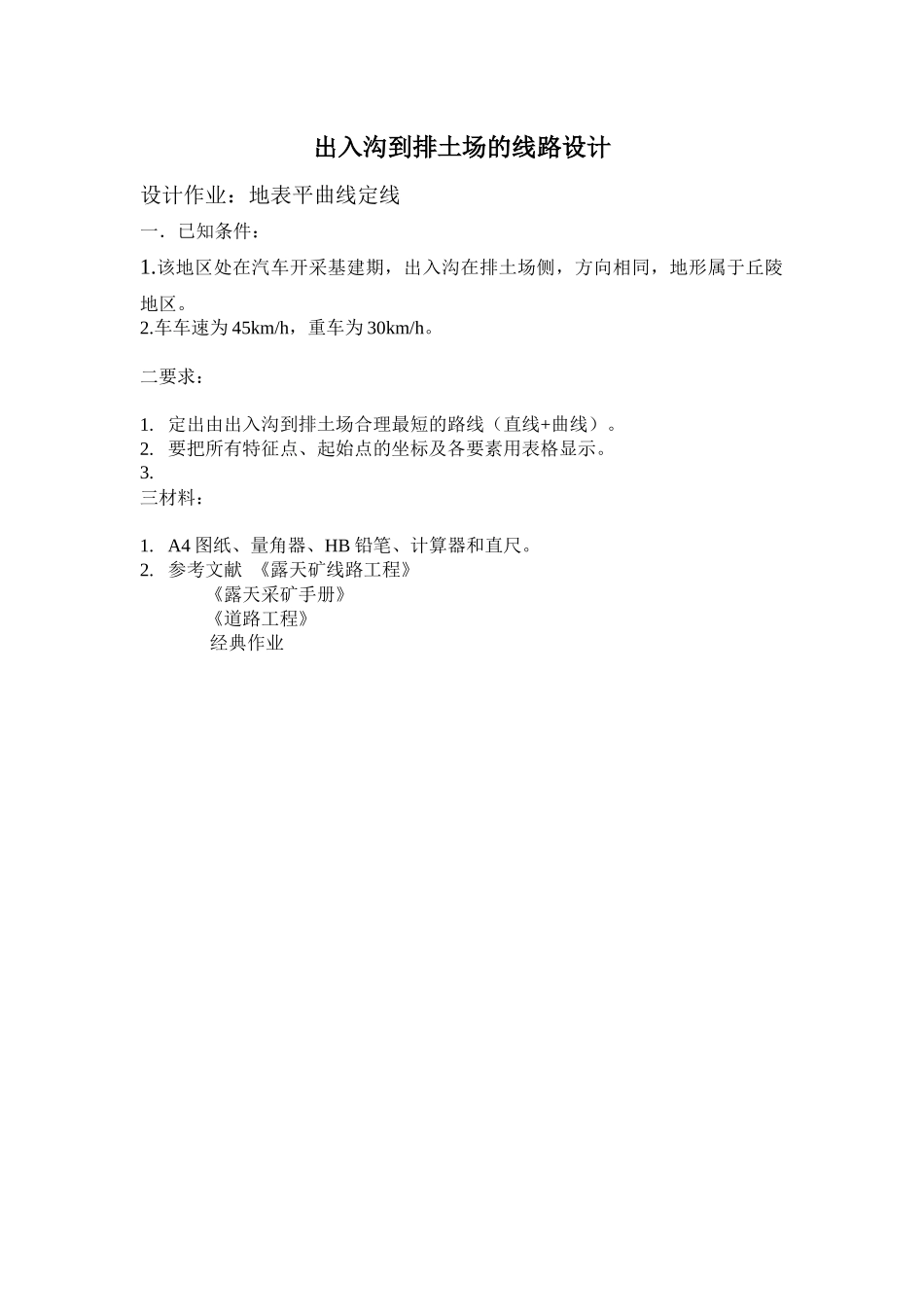

露天矿线路工程设计专 业：————— 班 级：————— 学 号：————— 姓 名：————— 指导老师：—————出入沟到排土场的线路设计设计作业：地表平曲线定线一．已知条件：1.该地区处在汽车开采基建期，出入沟在排土场侧，方向相同，地形属于丘陵地区。2.车车速为 45km/h，重车为 30km/h。二要求：1. 定出由出入沟到排土场合理最短的路线（直线+曲线）。2. 要把所有特征点、起始点的坐标及各要素用表格显示。3.三材料：1. A4 图纸、量角器、HB 铅笔、计算器和直尺。2. 参考文献 《露天矿线路工程》 《露天采矿手册》 《道路工程》 经典作业一．定线原则：1如果地面地面坡度≧8%，做导向线称急迫导线；2如果地面坡度<8%，称自由导线。1.导向线：① 从运费角度出发，设计路线合理中是最短的；② 必要转弯时，尽量采用较大的转弯半径（有利安全），并使曲线转角总和最小；③ 中间的直线，短线不得超过限长；④ 尽量减少填挖工程量；⑤ 少占、不占耕田。2.路面质量要求高的导向线：① 必须满足开拓运输系统、剥采工程发展计划以及矿区总平面配置的要求，保证露天矿的各生产工艺过程成为一个有机的整体；② 符合矿山道路设计规范的规定，并保证要求的运输能力和行车安全；③ 尽量避免反向运输和减少空、重车的交叉。力求达到线路短、线性好、平面顺适、纵坡均衡、横面合理；④ 尽量减少土方石、排水、防护设施等工程量，以降低造价；⑤ 应尽可能用挖方路基，避免填方，使道路有结实、均匀及稳定的路基。二．定线方法：⑴ 直线到折线由远点到终点；⑵ 定出 JD（夹角）用量角器测角，同时做剖面看导线的标高和地形标高的工程情况3确定直线方向线的标高和地形要素标定。三 ，路线计算过程：（一） 出入沟侧视距和最小半径的确定：1. 视距确定视距分停车视距（ST）和会车视距（SH），计算公式如下：停车视距 ST=l1+l2+l0 米 l1= V3.6 t=453.6 ×3=37.5m式中 l1—司机观察反应时间内行驶的距离， 米 V—汽车运行速度， 公里/时 t— 司机观察反应时间，一般取 1.5 ～2 秒。露天矿取 t=3 秒 l2=V 23.6×127 φ=4523.6×127×0.3=29.0m l2—汽车开始制动到完全停住所行驶的距离， 米φb—计算粘着系数 φb=(0.5−0.6)φ=0.5×0.75=0.375φ —粘着系数，见下表 8-2-3。ω0—滚动阻力系数，见表 8-2-4。i —道路纵坡，%，上坡为正值，下坡为负值； 取i= 2%l0—停车安全距离，取汽车...
