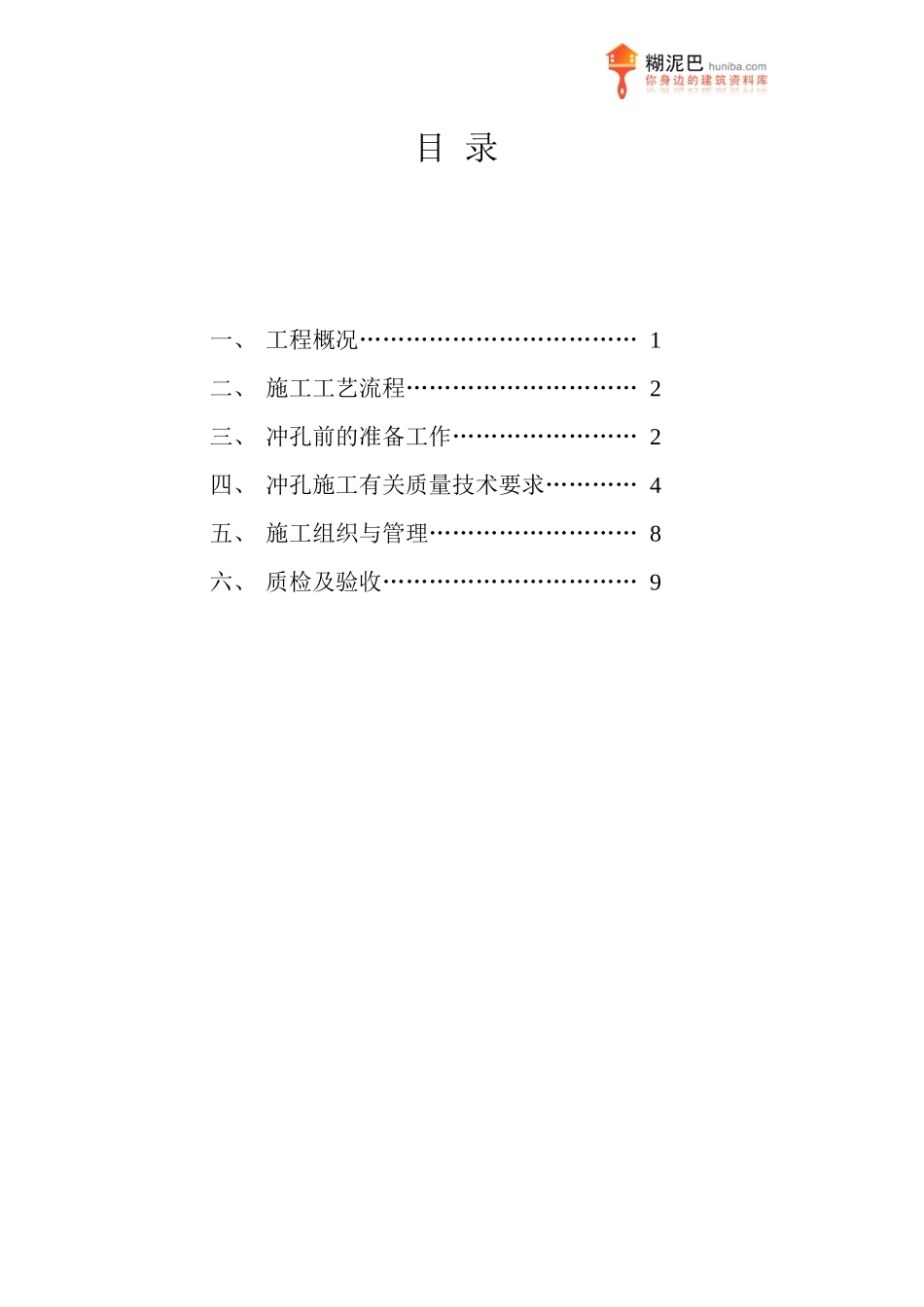

某花园住宅楼机械冲孔桩 施工组织设计制作人： 审核人：审定人：****建设工程有限公司目 录一、 工程概况……………………………… 1二、 施工工艺流程………………………… 2三、 冲孔前的准备工作…………………… 2四、 冲孔施工有关质量技术要求………… 4五、 施工组织与管理……………………… 8六、 质检及验收…………………………… 9某花园住宅楼冲孔灌注桩施工组织设计一、工程概况 某花园住宅楼，位于×××苑内，东侧为在建的××楼，北侧为在建的××栋，西侧为××路，南侧为未建的××栋。建筑面积为 3894 平方米，靠××路门面两个单元一、二层为框架结构，其余为全砖砼结构，由于该场地地质复杂，地下水埋置浅，裂见较为发育，并有溶洞等。该工程孔桩共计叁十四个，桩径分别为1200、900、800。为确保安全施工进度，特采用专业性强的机械方式进行施工成桩。二、场内工程地质条件1. 回填：粘土、建筑废渣，新进回填、松散、厚度为 0.6—2.5m..2. 淤泥质粘土：灰色、灰黑色、饱和，软流塑，有臭味，含腐殖质，手捻有滑感，偶有泥炭、草炭，表层约 0.6m 为原耕土。分布于整个场区，2.2—4.8m。3. 铄砂：灰色、灰绿色、褐黄色，湿，稍密；立径大于 2.0mm 以上颗立含量约 36-42%，成滚圆状，偶夹卵石，厚 0.7—5.2m。4. 粘土：灰色、淡黄色、偶夹块石，主要分布在场区基岩面及低洼部位，分布不连续，厚度为 0—7.2m。5. 基岩：灰色、局部深灰色，中厚层性，有结晶现象，坚距上中心为主，裂隙较为发育，伴随有溶洞，破体，整个场区地质复杂，地下水位浅。三、工程设计要求 本工程为冲孔水下灌注桩，承载性为端承桩，桩径分别为 1200、900、800，桩型见基础平面布置图，各参数要求见下表：桩径 mm砼强度桩顶标高桩端嵌入岩层（mm）孔桩数 量钢筋笼长度（m）桩底地质情况1200C25设计1200≧11通长中风化完整石灰岩900C25设计1200≧11通长中风化完整石灰岩800C25设计1000≧12通长中风化完整石灰岩二、施工工艺流程 根据冲孔灌注桩的施工特点及场地施工条件、场地地质条件结合《建筑桩基技术规范》（JGJ94—94）要求本工程冲孔灌注桩施工流程如图 1。三、冲孔前的准备工作（一）在场地三通一平的条件下，根据建设方提供的基准点，精确测放基础轴线、桩位、地面标高。（二）桩位埋置孔口护筒，护筒用板付卷制，其内径比桩身设计直径大100mm，护筒中心与桩位中心重合，保证护筒垂直埋深，护筒周围用C15 ...
