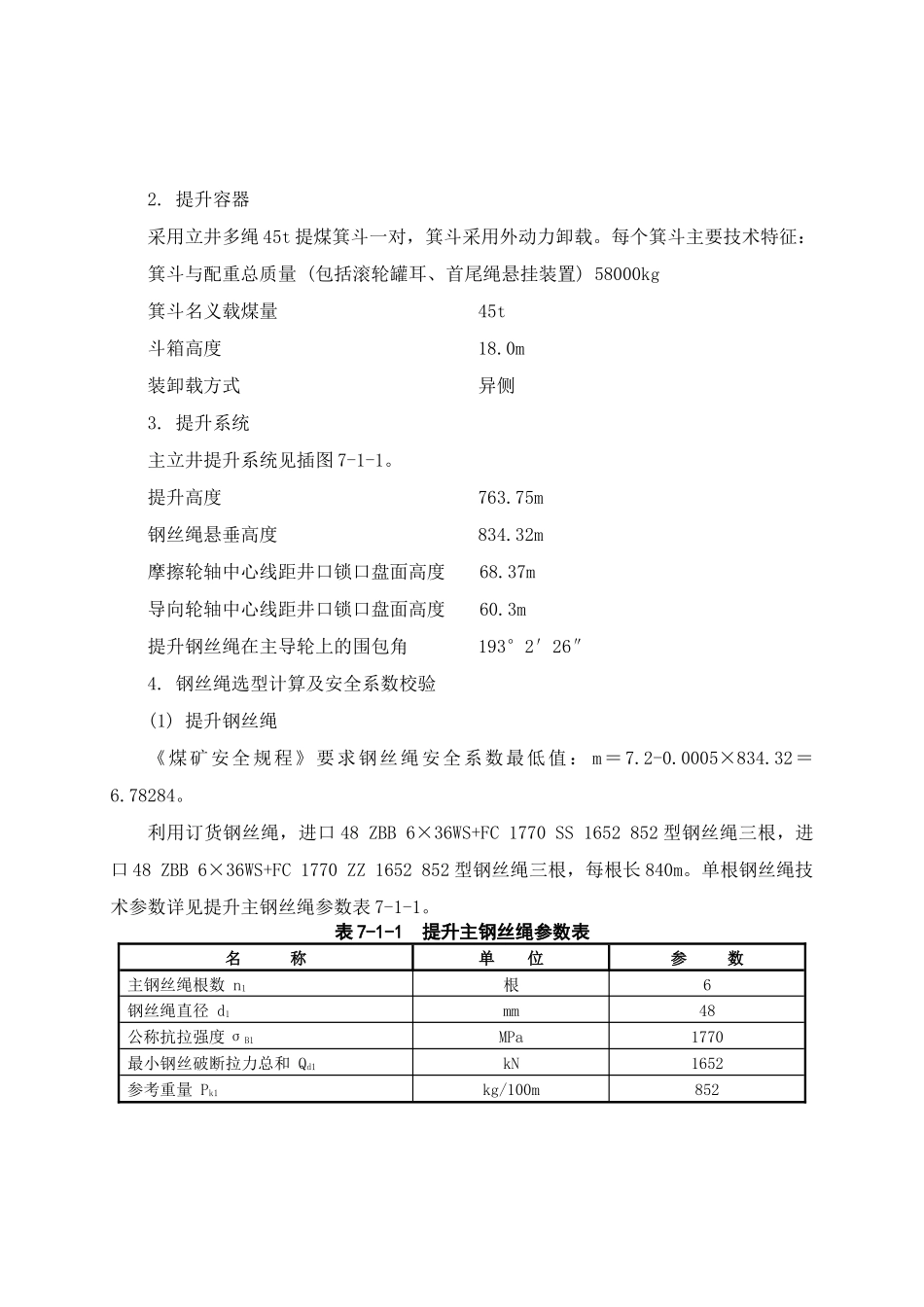

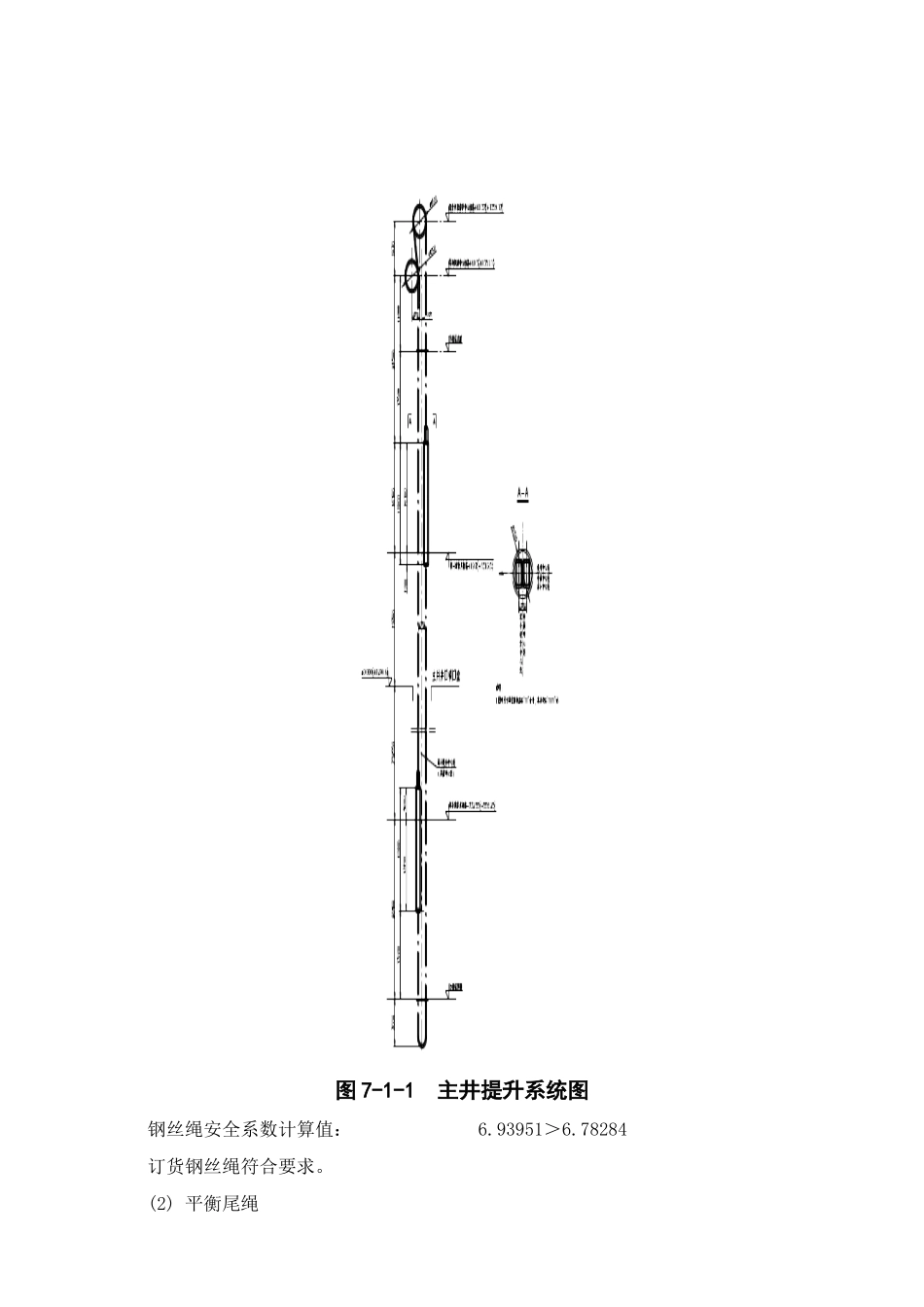

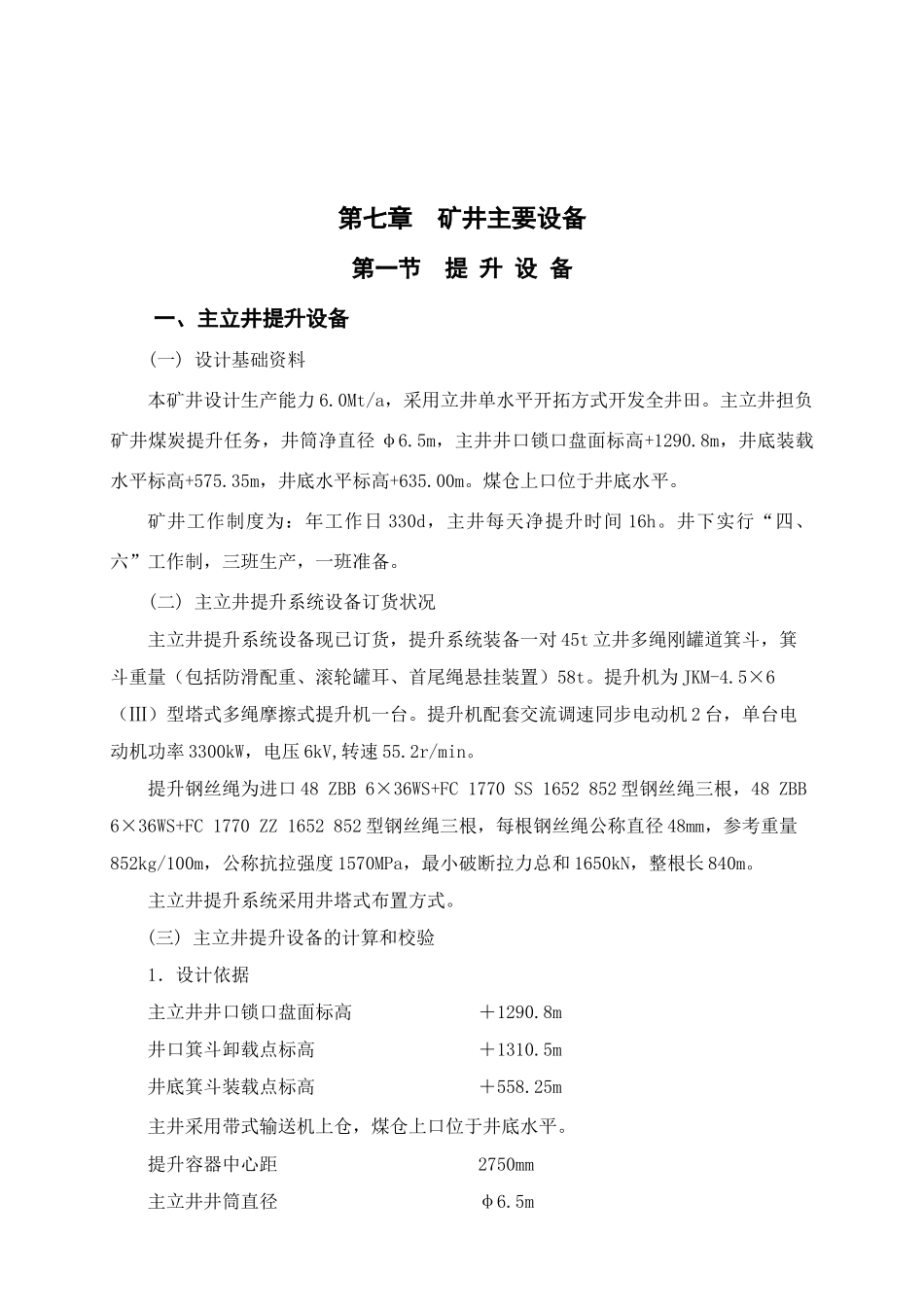

第七章 矿井主要设备第一节 提 升 设 备一、主立井提升设备(一) 设计基础资料本矿井设计生产能力 6.0Mt/a，采用立井单水平开拓方式开发全井田。主立井担负矿井煤炭提升任务，井筒净直径 φ6.5m，主井井口锁口盘面标高+1290.8m，井底装载水平标高+575.35m，井底水平标高+635.00m。煤仓上口位于井底水平。矿井工作制度为：年工作日 330d，主井每天净提升时间 16h。井下实行“四、六”工作制，三班生产，一班准备。(二) 主立井提升系统设备订货状况主立井提升系统设备现已订货，提升系统装备一对 45t 立井多绳刚罐道箕斗，箕斗重量（包括防滑配重、滚轮罐耳、首尾绳悬挂装置）58t。提升机为 JKM-4.5×6（Ⅲ）型塔式多绳摩擦式提升机一台。提升机配套交流调速同步电动机 2 台，单台电动机功率 3300kW，电压 6kV,转速 55.2r/min。提升钢丝绳为进口 48 ZBB 6×36WS+FC 1770 SS 1652 852 型钢丝绳三根，48 ZBB 6×36WS+FC 1770 ZZ 1652 852 型钢丝绳三根，每根钢丝绳公称直径 48mm，参考重量852kg/100m，公称抗拉强度 1570MPa，最小破断拉力总和 1650kN，整根长 840m。主立井提升系统采用井塔式布置方式。(三) 主立井提升设备的计算和校验1．设计依据主立井井口锁口盘面标高＋1290.8m井口箕斗卸载点标高＋1310.5m井底箕斗装载点标高＋558.25m主井采用带式输送机上仓，煤仓上口位于井底水平。提升容器中心距2750mm主立井井筒直径φ6.5m2. 提升容器采用立井多绳 45t 提煤箕斗一对，箕斗采用外动力卸载。每个箕斗主要技术特征：箕斗与配重总质量 (包括滚轮罐耳、首尾绳悬挂装置) 58000kg箕斗名义载煤量45t斗箱高度 18.0m装卸载方式 异侧3. 提升系统主立井提升系统见插图 7-1-1。提升高度763.75m钢丝绳悬垂高度834.32m摩擦轮轴中心线距井口锁口盘面高度68.37m导向轮轴中心线距井口锁口盘面高度60.3m提升钢丝绳在主导轮上的围包角193°2′26″4. 钢丝绳选型计算及安全系数校验(1) 提升钢丝绳 《煤矿安全规程》要求钢丝绳安全系数最低值： m＝7.2-0.0005×834.32＝6.78284。利用订货钢丝绳，进口 48 ZBB 6×36WS+FC 1770 SS 1652 852 型钢丝绳三根，进口 48 ZBB 6×36WS+FC 1770 ZZ 1652 852 型钢丝绳三根，每根长 840m。单根钢丝绳技术参数详见提升主钢丝绳参数表 7-1-1。表 7-1-1 提升主钢丝绳参数表名 称单 位参 数主钢丝绳根数 n1根6钢丝绳直径 d1mm48公称抗拉强度 σB1MPa1...
