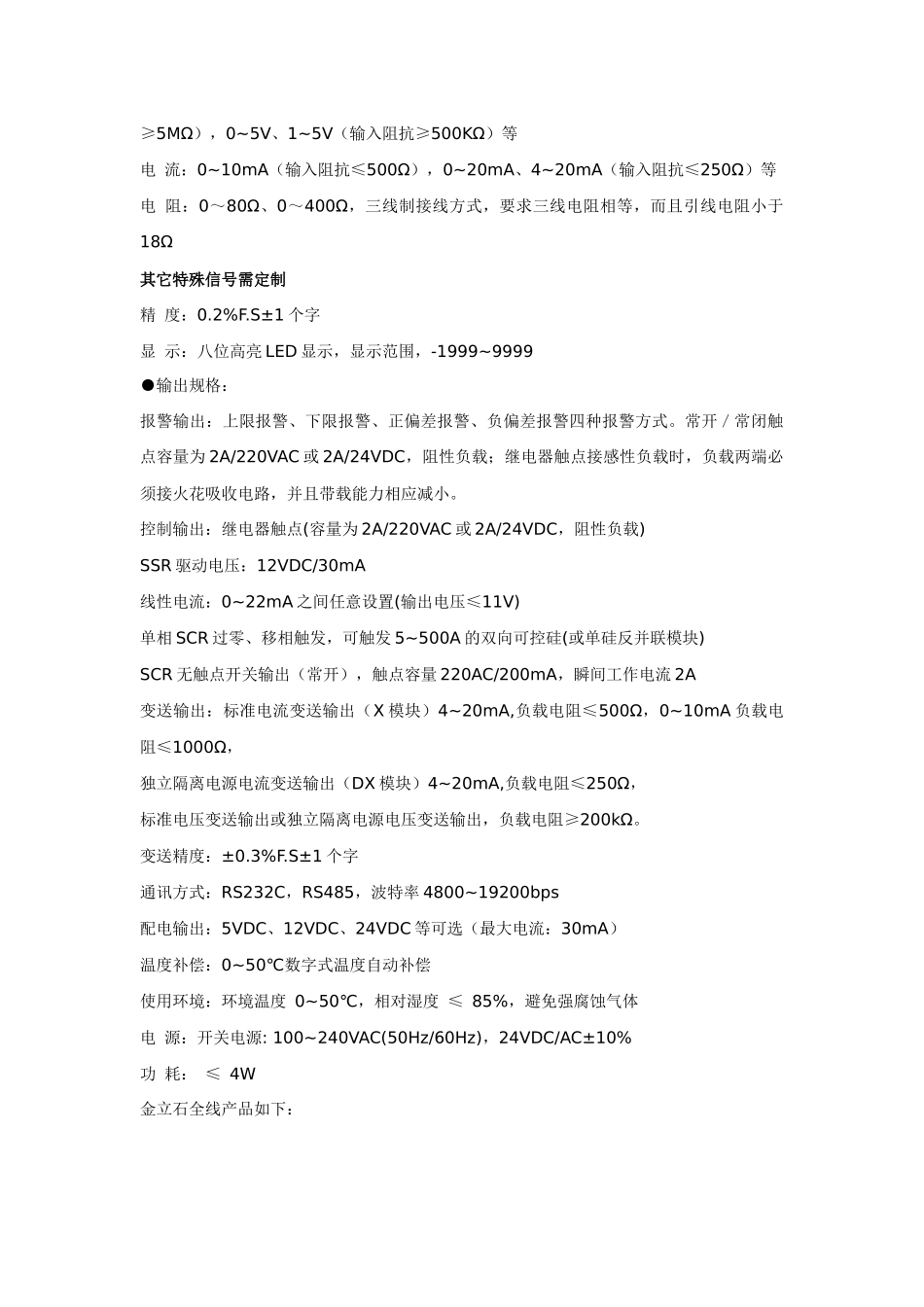

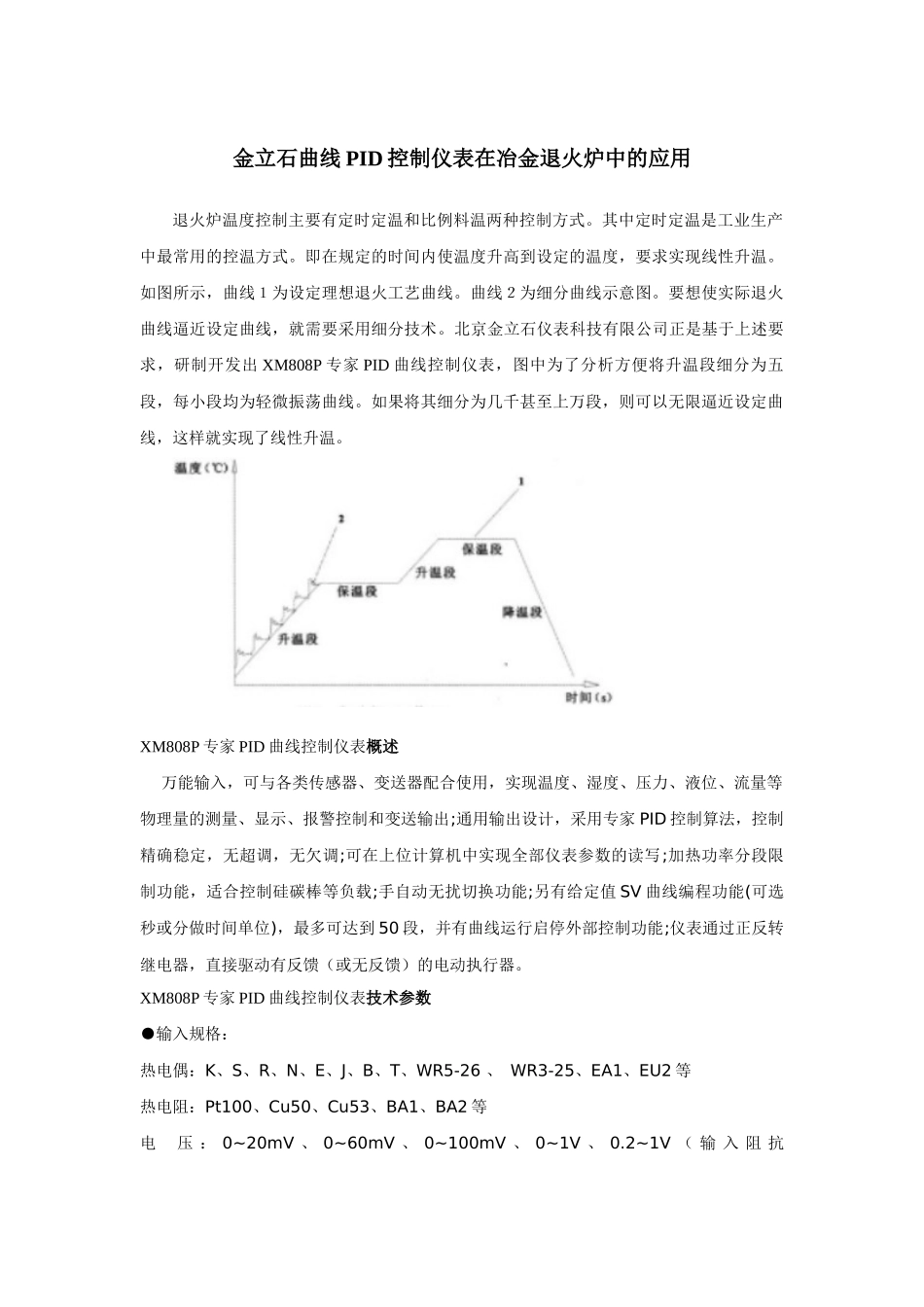

金立石曲线 PID 控制仪表在冶金退火炉中的应用退火炉温度控制主要有定时定温和比例料温两种控制方式。其中定时定温是工业生产中最常用的控温方式。即在规定的时间内使温度升高到设定的温度，要求实现线性升温。如图所示，曲线１为设定理想退火工艺曲线。曲线２为细分曲线示意图。要想使实际退火曲线逼近设定曲线，就需要采用细分技术。北京金立石仪表科技有限公司正是基于上述要求，研制开发出 XM808P 专家 PID 曲线控制仪表，图中为了分析方便将升温段细分为五段，每小段均为轻微振荡曲线。如果将其细分为几千甚至上万段，则可以无限逼近设定曲线，这样就实现了线性升温。XM808P 专家 PID 曲线控制仪表概述 万能输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的测量、显示、报警控制和变送输出;通用输出设计，采用专家 PID 控制算法，控制精确稳定，无超调，无欠调;可在上位计算机中实现全部仪表参数的读写;加热功率分段限制功能，适合控制硅碳棒等负载;手自动无扰切换功能;另有给定值 SV 曲线编程功能(可选秒或分做时间单位)，最多可达到 50 段，并有曲线运行启停外部控制功能;仪表通过正反转继电器，直接驱动有反馈（或无反馈）的电动执行器。XM808P 专家 PID 曲线控制仪表技术参数●输入规格：热电偶：K、S、R、N、E、J、B、T、WR5-26 、 WR3-25、EA1、EU2 等热电阻：Pt100、Cu50、Cu53、BA1、BA2 等电 压 ： 0~20mV 、 0~60mV 、 0~100mV 、 0~1V 、 0.2~1V （ 输 入 阻 抗≥5MΩ），0~5V、1~5V（输入阻抗≥500KΩ）等电 流：0~10mA（输入阻抗≤500Ω），0~20mA、4~20mA（输入阻抗≤250Ω）等电 阻：0～80Ω、0～400Ω，三线制接线方式，要求三线电阻相等，而且引线电阻小于18Ω其它特殊信号需定制精 度：0.2%F.S±1 个字显 示：八位高亮 LED 显示，显示范围，-1999~9999●输出规格：报警输出：上限报警、下限报警、正偏差报警、负偏差报警四种报警方式。常开／常闭触点容量为 2A/220VAC 或 2A/24VDC，阻性负载；继电器触点接感性负载时，负载两端必须接火花吸收电路，并且带载能力相应减小。控制输出：继电器触点(容量为 2A/220VAC 或 2A/24VDC，阻性负载)SSR 驱动电压：12VDC/30mA线性电流：0~22mA 之间任意设置(输出电压≤11V)单相 SCR 过零、移相触发，可触发 5~500A 的双向可控硅(或单硅反并联模块)SCR 无触点开关输出（常开），触点容量...
