钢结构工程量计算式-2(DOC42页)VIP免费

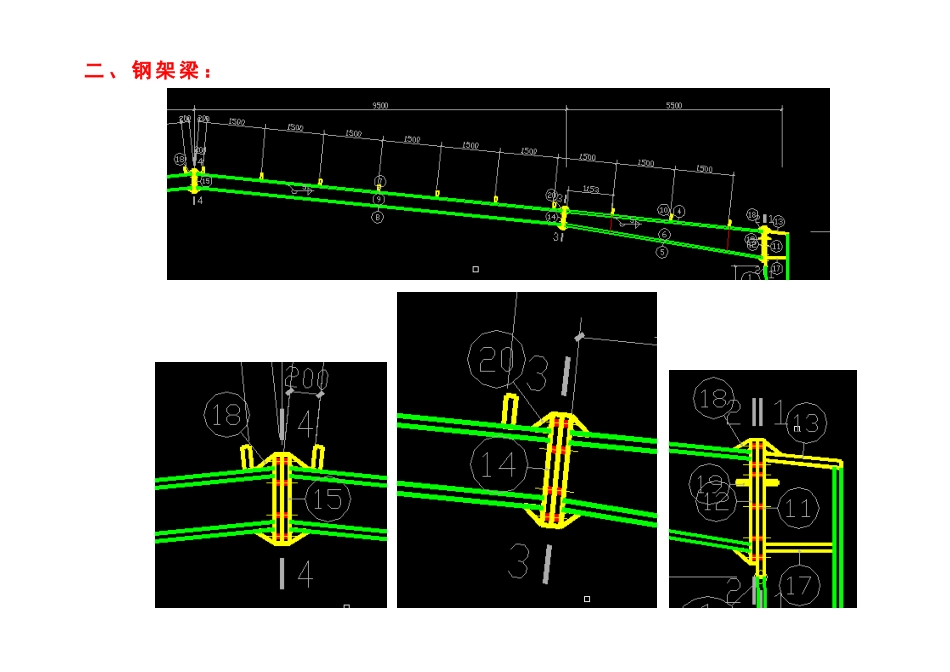

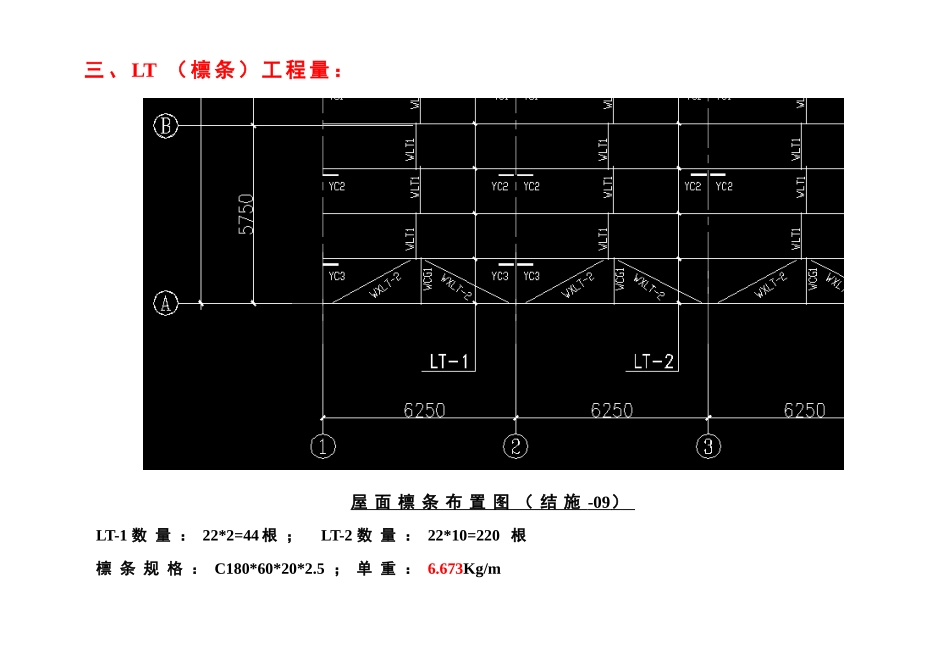

一 、 钢 架 柱 ： 二 、 钢 架 梁 ： 三 、 LT （ 檩 条 ） 工 程 量 ：屋 面 檩 条 布 置 图 （ 结 施 -09 ） LT-1 数 量 ： 22*2=44 根 ； LT-2 数 量 ： 22*10=220 根檩 条 规 格 ： C180*60*20*2.5 ； 单 重 ： 6.673Kg/m节 点 详 图 二 （ 结 施 -13 ） LT-1 重 量 =6.545*44*6.673节 点 详 图 二 （ 结 施 -13 ） LT-2 重 量 =6.24*220*6.673四 、 WLT（ 屋 面 拉 条 ） 工 程 量 ：屋 面 檩 条 布 置 图 （ 结 施 -09 ） WLT1 数 量 ： 16*12=192 根 ； WLT2 数 量 ： 12 根屋 面 拉 条 规 格 ： 圆 钢 12 ； 单 重 ： 0.888Kg/m节 点 详 图 二 （ 结 施 -13 ） GJ-1 示 意 图 （ 结 施 -05 ） WLT1 重 量 = （ 1.5+0.1 ） *192*0.888WLT2 重 量 = （ 0.4+0.1 ） *12*0.888五 、 WXLT （ 屋 面 斜 拉 条 ） 工 程 量 ：屋 面 檩 条 布 置 图 （ 结 施 -09 ） 边 跨 斜 拉 条 数 量 ： 4*12=48节 点 详 图 二 （ 结 施 -13 ） 斜 拉 条 规 格 ： 圆 钢 12屋 面 檩 条 布 置 图 （ 结 施 -09 ） 中 间 跨 斜 拉 条 数 量 ： 4*12=48边 跨 斜 拉 条 重 量 =√ （ 3.125-0.3 ）2+1.3752 +0.1=3.24m*48*0.888中 间 跨 斜 拉 条 重 量 =√ （ 3.125-0.3 ）2+1.52 +0.1=3.3m*48*0.888六 、 WCG （ 屋 面 撑 杆 ） 工 程 量 ：屋 面 檩 条 布 置 图 （ 结 施 -09 ） 边 跨 屋 面 撑 杆 数 量 ： 2*12=24 根屋 面 檩 条 布 置 图 （ 结 施 -09 ） 中 间 跨 屋 面 撑 杆 数 量 ： 2*12=24 根节 点 详 图 二 （ 结 施 -13 ） 边 跨 屋 面 撑 杆 钢 管 重 量 =1.375*24*2.589边 跨 屋 面 撑 杆 钢 筋 重 量 = （ 1.375+0.1 ） *24*0.888中 间 跨 屋 面 撑 杆 钢 管 重 量 =1.5*24*2.589中 间 跨 屋 面 撑 杆 钢 筋 重 量 = （ 1.5+0.1 ） *24*0.888七、YC（隅撑）工程量：屋面檩条布置图（结施 -09 ） 边跨 YC1 数量=6*2+12*11=144YC2 数量=2*2+4*11=48YC3 数量=2*2+4*11=48规格：角钢 50*5 单重=3.77Kg/m节点详图二（结施 -13 ） YC1...
