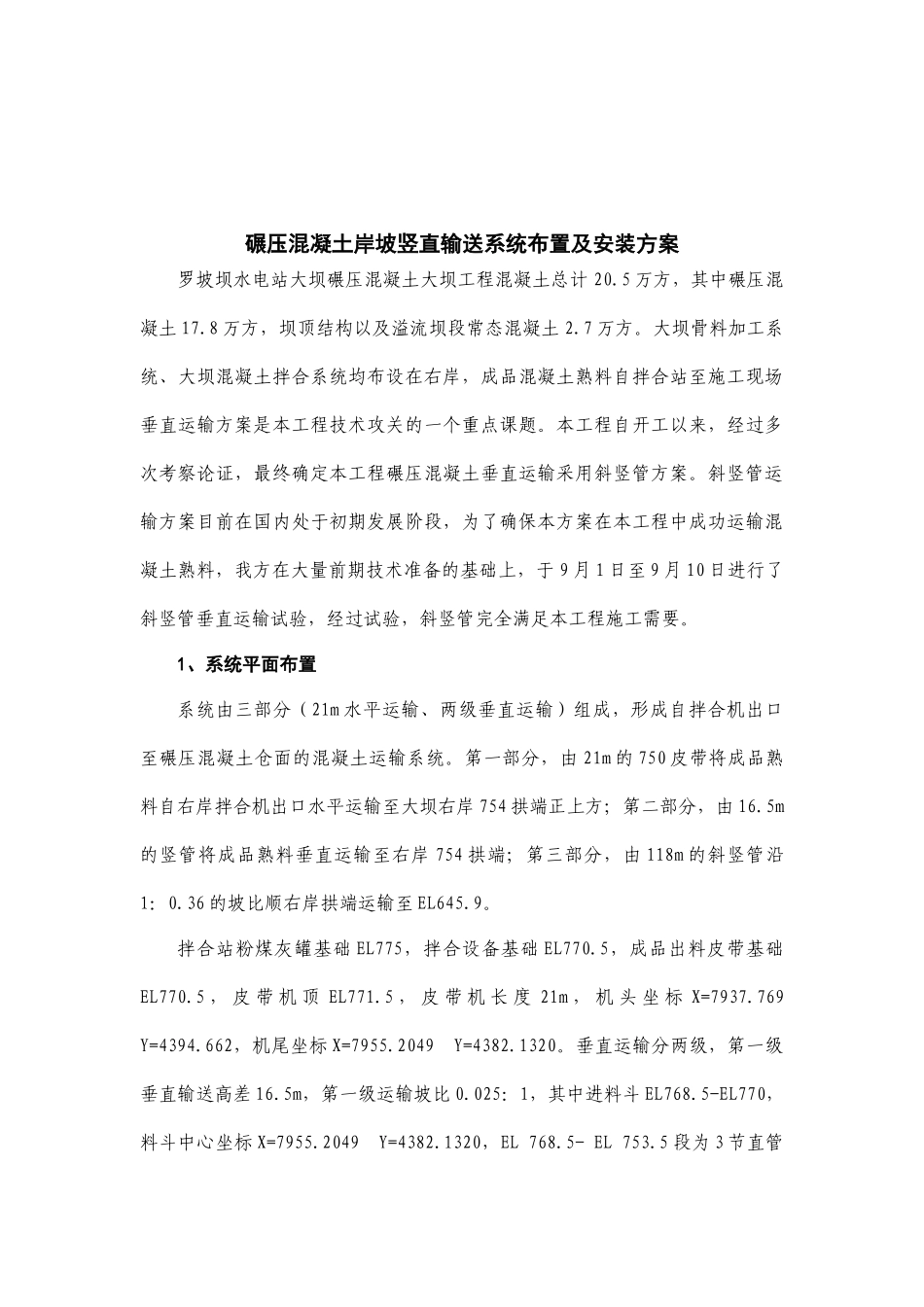

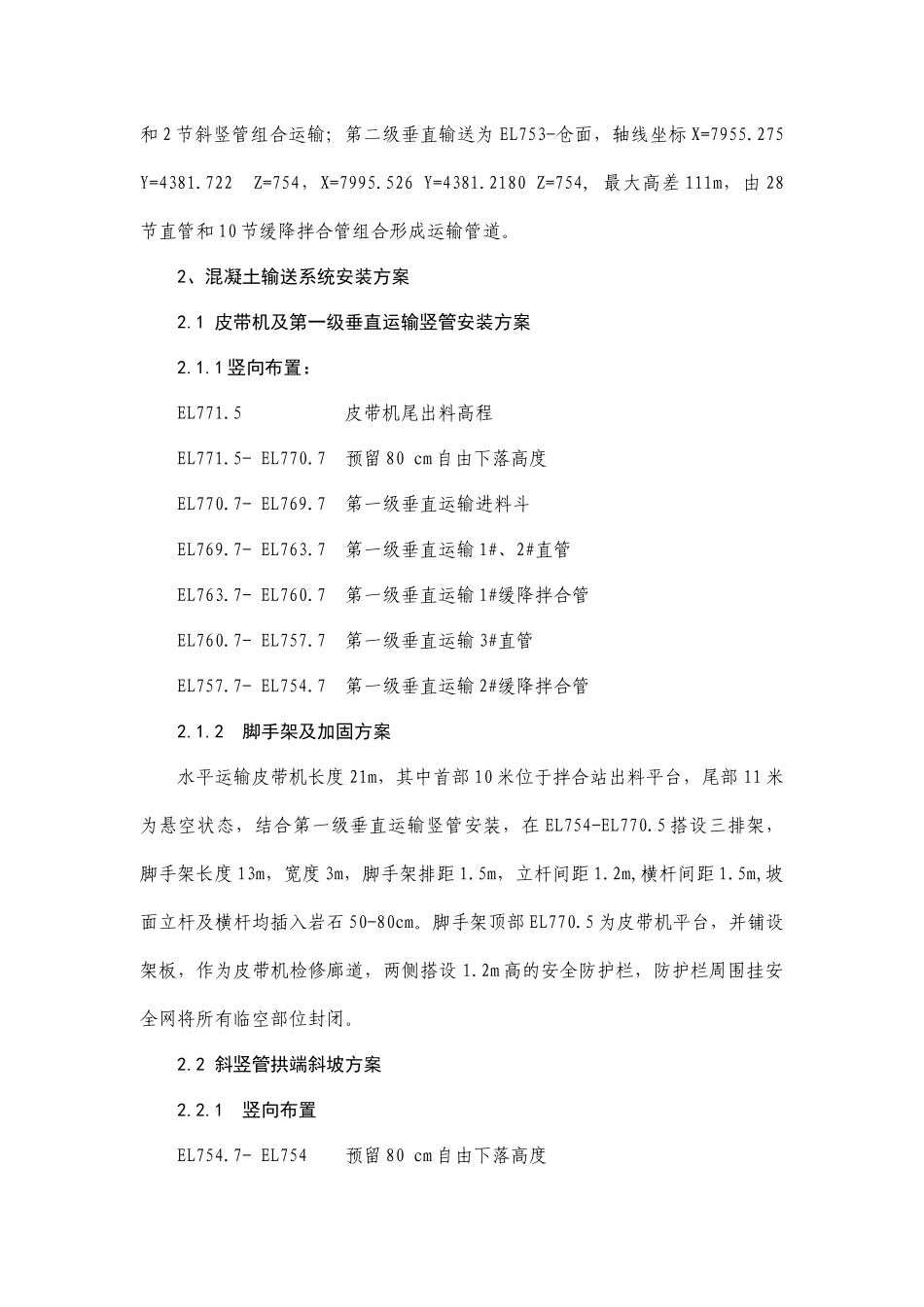

文件名称湖北恩施罗坡坝水电站大坝砼垂直输送系统斜竖管管路安装施工方案编写审核批准版次1修改0发布日期2007 年 11 月 18 日实施日期2008 年 11 月 20 日碾压混凝土岸坡竖直输送系统布置及安装方案罗坡坝水电站大坝碾压混凝土大坝工程混凝土总计 20.5 万方,其中碾压混凝土 17.8 万方,坝顶结构以及溢流坝段常态混凝土 2.7 万方。大坝骨料加工系统、大坝混凝土拌合系统均布设在右岸,成品混凝土熟料自拌合站至施工现场垂直运输方案是本工程技术攻关的一个重点课题。本工程自开工以来,经过多次考察论证,最终确定本工程碾压混凝土垂直运输采用斜竖管方案。斜竖管运输方案目前在国内处于初期发展阶段,为了确保本方案在本工程中成功运输混凝土熟料,我方在大量前期技术准备的基础上,于 9 月 1 日至 9 月 10 日进行了斜竖管垂直运输试验,经过试验,斜竖管完全满足本工程施工需要。1、系统平面布置系统由三部分(21m 水平运输、两级垂直运输)组成,形成自拌合机出口至碾压混凝土仓面的混凝土运输系统。第一部分,由 21m 的 750 皮带将成品熟料自右岸拌合机出口水平运输至大坝右岸 754 拱端正上方;第二部分,由 16.5m的竖管将成品熟料垂直运输至右岸 754 拱端;第三部分,由 118m 的斜竖管沿1:0.36 的坡比顺右岸拱端运输至 EL645.9。拌合站粉煤灰罐基础 EL775,拌合设备基础 EL770.5,成品出料皮带基础EL770.5 , 皮 带 机 顶 EL771.5 , 皮 带 机 长 度 21m , 机 头 坐 标 X=7937.769 Y=4394.662,机尾坐标 X=7955.2049 Y=4382.1320。垂直运输分两级,第一级垂直输送高差 16.5m,第一级运输坡比 0.025:1,其中进料斗 EL768.5-EL770,料斗中心坐标 X=7955.2049 Y=4382.1320,EL 768.5- EL 753.5 段为 3 节直管和 2 节斜竖管组合运输;第二级垂直输送为 EL753-仓面,轴线坐标 X=7955.275 Y=4381.722 Z=754,X=7995.526 Y=4381.2180 Z=754, 最大高差 111m,由 28节直管和 10 节缓降拌合管组合形成运输管道。2、混凝土输送系统安装方案2.1 皮带机及第一级垂直运输竖管安装方案2.1.1 竖向布置:EL771.5 皮带机尾出料高程 EL771.5- EL770.7 预留 80 cm 自由下落高度EL770.7- EL769.7 第一级垂直运输进料斗EL769.7- EL763.7 第一级垂直运输 1#、2#直管EL763.7- EL760.7 第一级垂直运输 1#缓降拌合管EL760.7- EL757.7 第一级垂直运输 3#...
