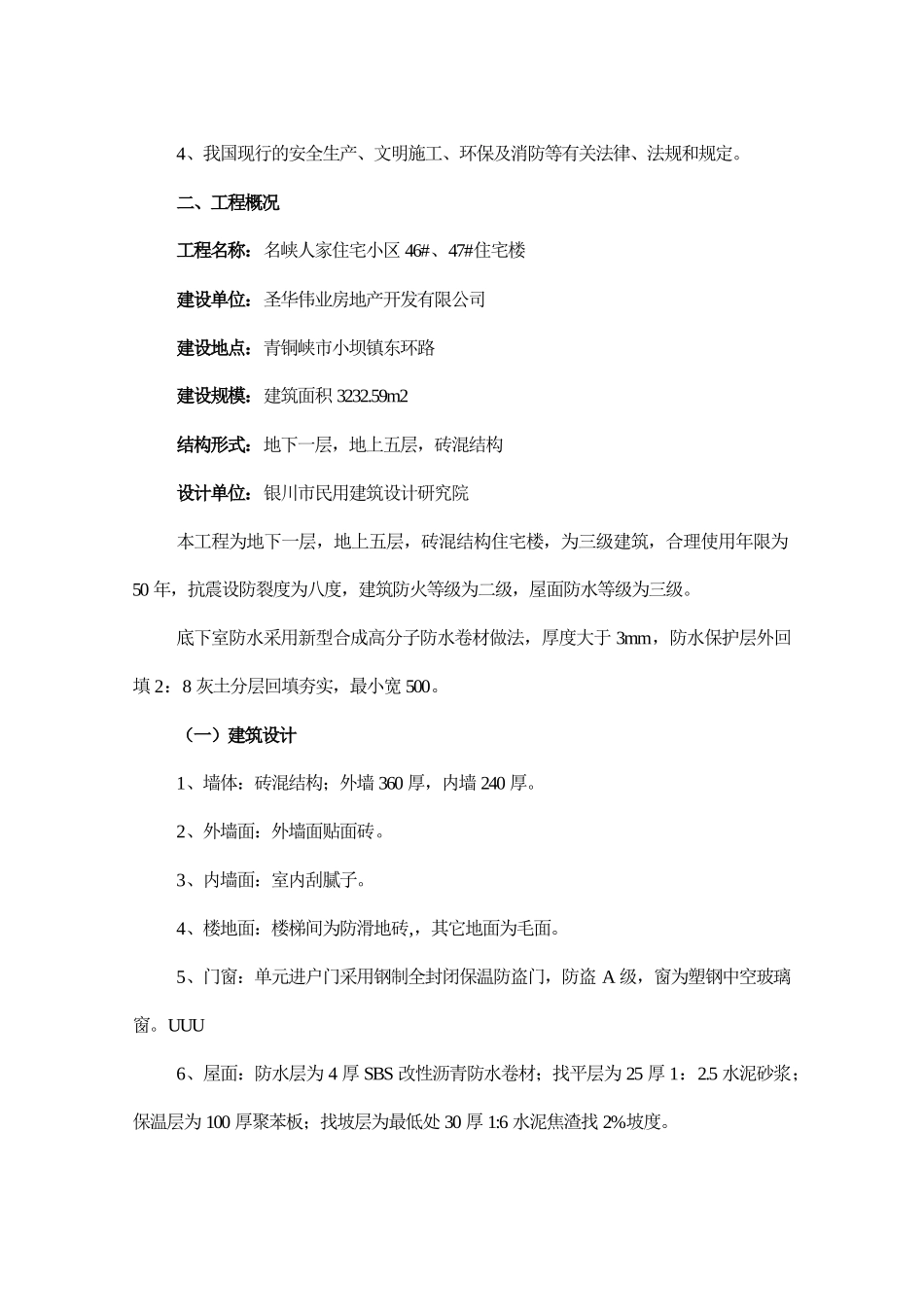

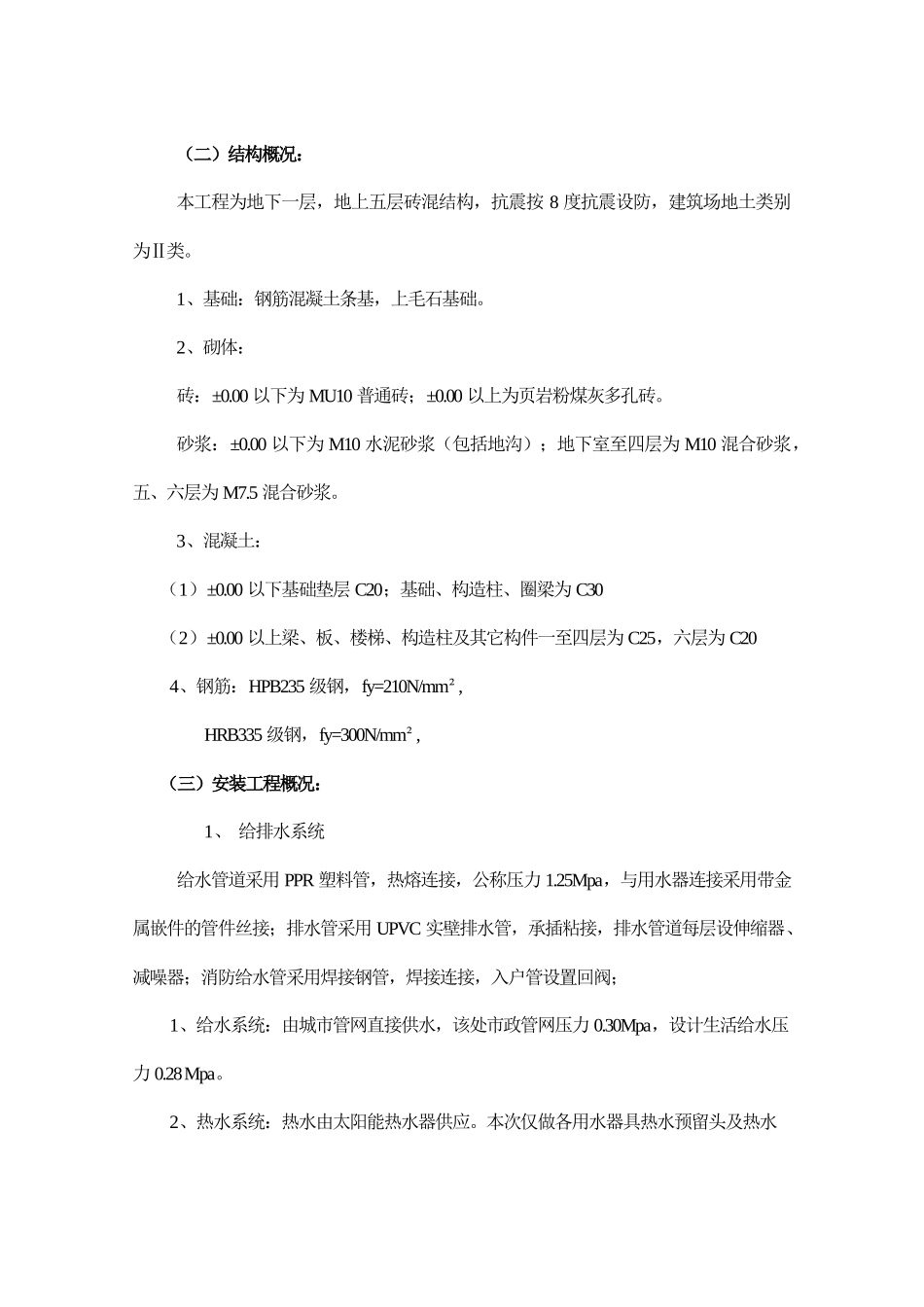

名峡人家46#、47#住宅楼工程施工组织设计方案编制:审核:审批:编制单位:东塔建筑工程有限公司编制日期:二 0 一 0 年 三 月 日第一章 工程概况一、编制依据:1、青铜峡市名峡人家住宅楼工程设计文件。2、银川市民用建筑设计研究院设计的“青铜峡市名峡人家住宅楼工程”施工图纸。3、我国现行的相关建筑设计、施工验收和质量评定等级规范和规程及标准等。4、我国现行的安全生产、文明施工、环保及消防等有关法律、法规和规定。二、工程概况工程名称:名峡人家住宅小区 46#、47#住宅楼建设单位:圣华伟业房地产开发有限公司建设地点:青铜峡市小坝镇东环路建设规模:建筑面积 3232.59m2结构形式:地下一层,地上五层,砖混结构设计单位:银川市民用建筑设计研究院本工程为地下一层,地上五层,砖混结构住宅楼,为三级建筑,合理使用年限为50 年,抗震设防裂度为八度,建筑防火等级为二级,屋面防水等级为三级。底下室防水采用新型合成高分子防水卷材做法,厚度大于 3mm,防水保护层外回填 2:8 灰土分层回填夯实,最小宽 500。 (一)建筑设计1、墙体:砖混结构;外墙 360 厚,内墙 240 厚。2、外墙面:外墙面贴面砖。3、内墙面:室内刮腻子。4、楼地面:楼梯间为防滑地砖,,其它地面为毛面。5、门窗:单元进户门采用钢制全封闭保温防盗门,防盗 A 级,窗为塑钢中空玻璃窗。UUU6、屋面:防水层为 4 厚 SBS 改性沥青防水卷材;找平层为 25 厚 1:2.5 水泥砂浆;保温层为 100 厚聚苯板;找坡层为最低处 30 厚 1:6 水泥焦渣找 2%坡度。(二)结构概况:本工程为地下一层,地上五层砖混结构,抗震按 8 度抗震设防,建筑场地土类别为Ⅱ类。1、基础:钢筋混凝土条基,上毛石基础。 2、砌体:砖:±0.00 以下为 MU10 普通砖;±0.00 以上为页岩粉煤灰多孔砖。砂浆:±0.00 以下为 M10 水泥砂浆(包括地沟);地下室至四层为 M10 混合砂浆,五、六层为 M7.5 混合砂浆。3、混凝土:(1)±0.00 以下基础垫层 C20;基础、构造柱、圈梁为 C30(2)±0.00 以上梁、板、楼梯、构造柱及其它构件一至四层为 C25,六层为 C204、钢筋:HPB235 级钢,fy=210N/mm², HRB335 级钢,fy=300N/mm²,(三)安装工程概况:1、 给排水系统 给水管道采用 PPR 塑料管,热熔连接,公称压力 1.25Mpa,与用水器连接采用带金属嵌件的管件丝接;排水管采用 UPVC 实壁排水管,承插粘接,排水管道每层设伸缩器、...
