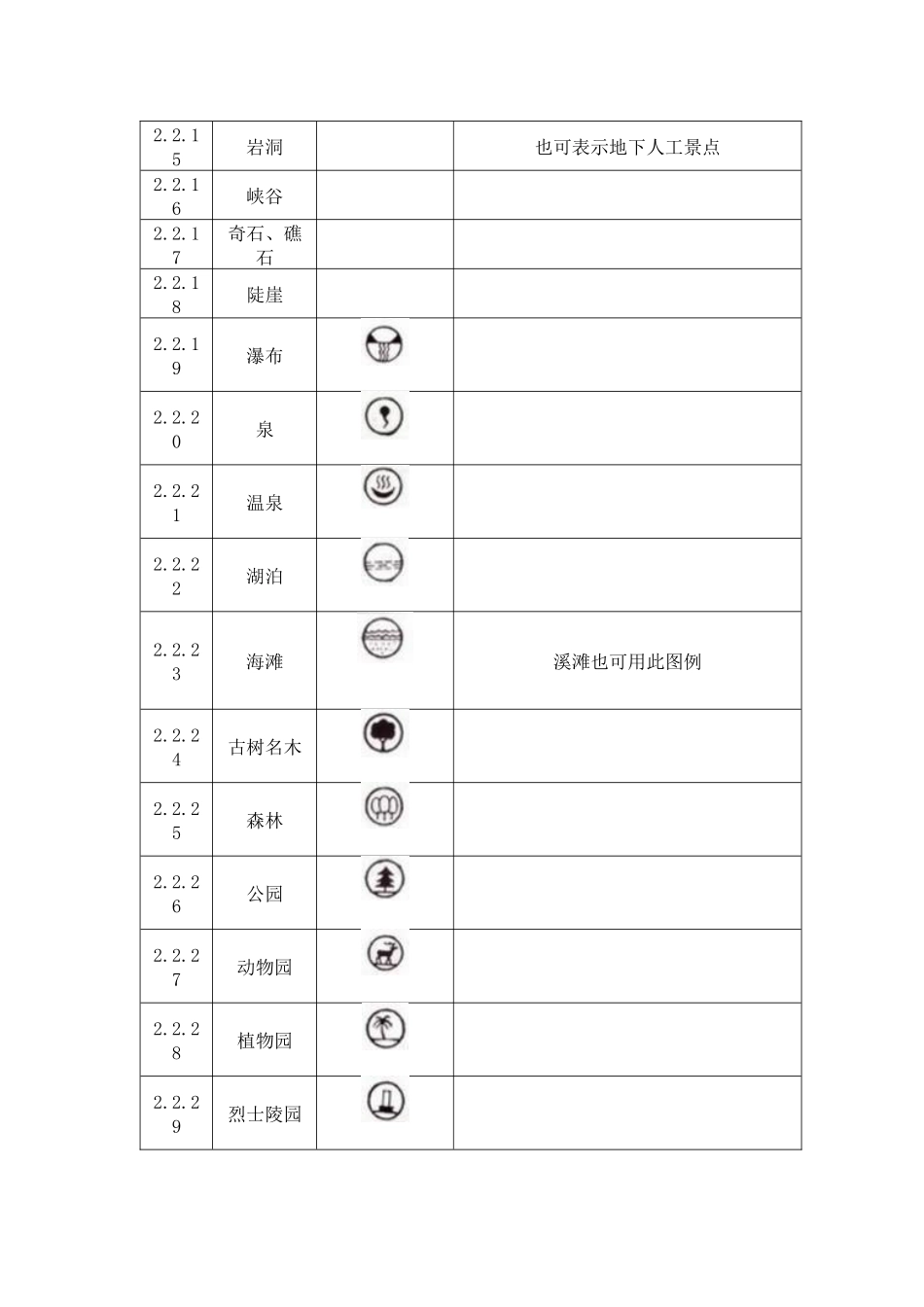

《风景园林图例图示标准》2.1 地界 序号名 称图 例说 明2.1.1风景名胜区（国家公园）、自然保护区等界2.1.2景区、功能分区界2.1.3外围保护地带界2.1.4绿地界用中实线表示2 风景名胜区与城市绿地系统规划图例2.2 景点、景物 序号名 称图 例说 明2.2.1景点各级景点依圆的大小相区别；左图为现状景点，右图为规划景点。2.2.2古建筑2.2.2～2.2.29 所列图例宜供宏观规划时用，其不反映实际地形及形态。需区分现状与规划时，可用单线圆表示现状景点、景物，双线表示规划景点、景物。2.2.3塔2.2.4宗教建筑（佛教、道教、基督教……）2.2.5牌坊、牌楼2.2.6桥2.2.7城墙2.2.8墓、墓园2.2.9文化遗址2.2.10摩崖石刻2.2.11古井2.2.12山岳2.2.13孤峰2.2.14群峰2.2.15岩洞也可表示地下人工景点2.2.16峡谷2.2.17奇石、礁石2.2.18陡崖2.2.19瀑布2.2.20泉2.2.21温泉2.2.22湖泊2.2.23海滩溪滩也可用此图例2.2.24古树名木2.2.25森林2.2.26公园2.2.27动物园2.2.28植物园2.2.29烈士陵园2 风景名胜区与城市绿地系统规划图例2.3 服务设施 序号名 称图 例说 明2.3.1综合服务设施点各级服务设施可依方形大小相区别。左图为现状设施，右图为规划设施。2.3.2公共汽车站2.3.2～2.3.23 所列图例宜供宏观规划时用，其不反映实际地形及形态。需区分现状与规划时，可用单线方框表示现状设施，双线方框表示规划设施。2.3.3火车站2.3.4飞机场2.3.5码头、港口2.3.6缆车站2.3.7停车场室内停车场外框用虚线表示2.3.8加油站2.3.9医疗设施点2.3.10公共厕所2.3.11文化娱乐点2.3.12旅游宾馆2.3.13度假村、休养所2.3.14疗养院2.3.15银行包括储蓄所、信用社、证券公司等金融机构2.3.16邮电所（局）2.3.17公用电话点包括公用电话亭、所、局等2.3.18餐饮点2.3.19风景区管理站（处、局）2.3.20消防站、消防专用房间2.3.21公安、保卫站包括各级派出所、处、局等2.3.22气象站2.3.23野营地2 风景名胜区与城市绿地系统规划图例2.4 运动游乐设施 序号名 称图 例说 明2.4.1天然游泳场2.4.2水上运动场2.4.3游乐场2.4.4运动场2.4.5跑马场2.4.6赛车场2.4.7高尔夫球场2 风景名胜区与城市绿地系统规划图例2.5 工程设施 序号 名 称 图 例 说 明 2.5.1 电视差转台2.5.2 发电站2.5.3 变电所2.5.4 给水厂2.5.5 污水处理厂2.5.6 垃圾处理站2.5.7 公路、汽车游览站上图以双线表示，用中实线；下图以单线表示，用粗实线2.5.8 小路、步行游览站上图以双线表示，用细实线；...
